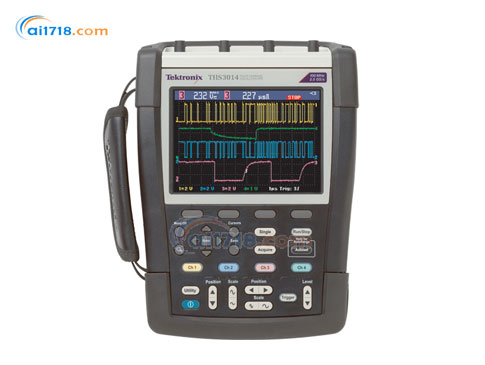

美国Tektronix THS3014手持示波器由爱仪器仪表网代理，本产品是可以用于各种工作环境的多功能高性能，便于携带的手持示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•THS3000 系列手持示波器重量轻，拥有 4 条隔离通道，电池可连续工作长达 7 小时，能够安全地在平台或在现场进行浮动测量或差分测量
•THS3000 系列手持示波器每条通道提供了 10000 点的记录长度，能够以更高的采样率捕获更多的信号信息，清楚地查看信号细节
•对必须测量在长时间内变化的低速信号的应用，THS3000 系列提供了滚动模式，把记录长度扩展到 30000 点信号信息
•安全地进行浮动测量和差分测量
•在电源电子、电源半导体和其他电子应用领域进行准确安全的测量，在信号参考浮动或没有参考接地时可能*挑战性
•如果信号覆盖从低压到高压 (kV) 范围，或必须使用可能产生地面环路的探测技术，问题*变得非常复杂
•THS3000 手持式示波器系列带有多种分析工具，帮助您验证被测器件运行情况，迅速识别问题
•运用波形数学运算，可以添加、减、乘任何信号，考察瞬态功率或观察增益
•可使用垂直光标和水平光标观察波形上的特定点，准确地测量电压、电流、时间或频率
•通过 21 种自动测量功能，您可以迅速准确地进行常见测量
•内置快速傅立叶变换 (FFT) 功能可以观察信号频谱，揭示信号干扰、串扰或开关噪声
•对基本调试，可以结合使用隔离的输入通道与各种电压探头和电流探头
•每条输入通道可以配置成与探头类型和衰减相匹配，确保正确的测量和光标读数
•四条通道可以简便测量三相电，或同时捕获数字控制信号和电源信号
•设计，让您的工作更轻松
•用途广泛，便于携带，在您需要的地方工作

应用领域：
•嵌入式模拟和数字设计
•电源设备、电源电子和电源设计
•汽车和航空设计及维护
•工业设备设计和安装
•现场测试和服务

产品特点：
•100 MHz 带宽型号
•高达 5 GS/s 的*大采样率，200 ps 分辨率
•4 条完全隔离的浮动通道
•600 VRMS CAT III、1000 VRMS CAT II 等级输入（BNC 到接地）
•21 种自动测量
•波形数学运算和 FFT 频谱分析
•电压、时间、频率和功率光标测量
•TrendPlot™ 记录测量数据
•波形通过/不通过极限测试
•100 屏自动显示屏记录器
•6 英寸（153 毫米）明亮的彩色显示器
•支持 USB 设备端口和主控端口
•电池可连续工作 7 小时
•THS3000 系列满足 IP41 等级标配，坚固耐用，可以从实验室带到工业环境和现场环境中
•选配的旅行工具箱带有硬面手提箱和实用附件，可以安全方便地在路上携带
•拥有前面板布局及直观的用户界面，仪器使用简便，缩短了学习时间，提高了效率
•提供了单键自动设置和自动量程功能，可以自动设置触发系统，调节垂直和/或水平示波器设置
•提供了一种无源探头，带有专为进行浮动测量设计的绝缘系统

	THS3014	THS3024
隔离输入通道	4	4
模拟带宽 (-3 dB)	100 MHz	200 MHz
上升时间	3.5 ns	1.7 ns
硬件带宽限制	20 kHz、20 MHz 或全部
输入耦合	交流、直流
输入阻抗	1 MΩ ±1%，14 pF ±2 pF
输入灵敏度范围	2 mV/格至 100 V/格
垂直分辨率	8 位
直流增益精度	对 5 mV/格至 100 V/格，±2.1% 的读数 +0.04 × 量程/格
*大 BNC 输入电压	从 BNC 信号到 BNC 外壳，(1 MΩ) 300 VRMS CAT III
*大探头电源（标配 THP0301-X 探头）	从 10:1 探头*信号到 BNC 和参考引线，300 VRMS CAT III
浮动电压	从 BNC 外壳到接地，1000 VRMS CAT II / 600 VRMS CAT III
轨迹定位	±4 格
*大采样率	2.5 GS/s (1.25 GS/s 4-通道)	5 GS/s (1.25 GS/s 4-通道)
*大记录长度（所有通道）	10000 点（滚动模式下 30000 点（4 ms 至 2 min/格））
时基范围（s/格）	2 ns 至 4 s	1 ns 至 4 s
延迟时间范围	触发前一整屏（12 格）或触发后*多 100 屏（1200 格）
定时精度	±100 ppm + 0.04 格
缩放	水平扩大或压缩实时波形或停止的波形
显示器类型	6 英寸 (153 mm) 液晶彩色显示器
显示器分辨率	水平 320 像素 × 垂直 240 像素
波形样式	矢量(连点)、点、包络、可变余辉、无穷大余辉
显示格式	YT 和 XY
参考轨迹	4 条用户可以定义的参考轨迹
波形	存储 30 条内部示波器记录（每条记录 4 条轨迹），包括屏幕图像和对应设置
记录	存储 10 条内部记录，可以是 100 屏重放顺序、滚动模式记录或 TrendPlot™ 测量记录
屏幕图像	内部存储多 9 张屏幕图像，或把多 256 张 BMP 图像存储到外部 U 盘中
实时时钟	所有存储的数据的时间和日期标记
电池	10.8 V 充电锂电池，可连续工作 7 个小时
电池充电时间	5 小时
工作电源	交流电源适配器/充电器
电源电压	100 V – 240 V AC ±10%
电源频率	50 Hz – 60 Hz
尺寸	26519070mm
重量	2.2kg（包括电池）

THS3014	100 MHz，2.5 GS/s，4 通道手持式示波器
THS3014-TK	100 MHz，2.5 GS/s，4 通道手持式示波器，带有旅行工具箱
THS3024	200 MHz，5 GS/s，4 通道手持式示波器
THS3024-TK	200 MHz，5 GS/s，4 通道手持式示波器，带有旅行工具箱
THSBAT	额外的备用电池
THSCHG	电池充电器（不包括交流电源适配器）
ACHHS	仪器软携带包
HCHHS	仪器硬手提箱（TK 型号标配）
376-0255-xx	多功能挂钩
020-3085-xx	探头更换附件套件
119-7900-00	交流电源适配器
THP0301-Y	（黄色）300 V，直流至 300 MHz，10X 高压探头*3
THP0301-B	（蓝色）300 V，直流至 300 MHz，10X 高压探头*3
THP0301-M	（洋红色）300 V，直流至 300 MHz，10X 高压探头*3
THP0301-G	（绿色）300 V，直流至 300 MHz，10X 高压探头*3
A621	2000 A，5 kHz – 50 kHz 交流探头/BNC
A622	100 A，100 kHz 交流/直流探头/BNC
P5122	200 MHz 无源 100X 高压探头
P5150	500 MHz 无源 50X 高压探头*4
CT2	2.5 A，200 MHz 交流探头
TCP303/TCPA300	150 A，15 MHz 交流/直流探头/放大器
TCP305/TCPA300	50 A，50 MHz 交流/直流探头/放大器
TCP312/TCPA300	30 A，100 MHz 交流/直流探头/放大器
TCP404XL/TCPA400	500 A，2 MHz 交流/直流探头/放大器
