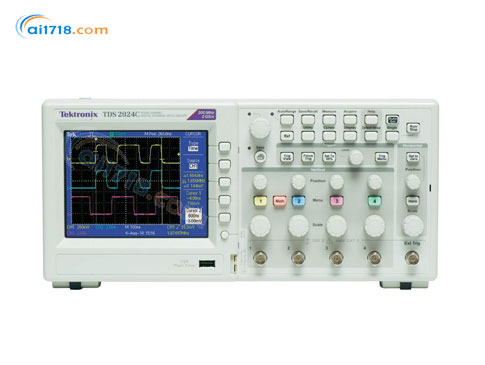

美国Tektronix TDS2024C彩色数字存储示波器由爱仪器仪表网代理,本产品是应用于设计和调试、教育和培训的彩色数字存储示波器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•所有通道的点记录长度均为 2.5k
•*触发器,包括脉冲宽度触发器和可选线路视频触发器
•16 次自动测量和 FFT 分析,用于简化波形分析
•内置波形限制测试
•自动化、扩展数据记录功能
•自动设置和信号自动量程
•前面板上有 USB 2.0 主机端口,用于数据存储、打印和连接 USB 键盘
•后面板上有 USB 2.0 设备端口,用于连接至 PC 或直接打印到 PictBridge® 兼容打印机
•内置上下文相关内容帮助
•探头检查向导
•多语言用户界面
•5.7in. (144 mm) 有源 TFT 颜色显示屏
•体积小、轻型:4.9in. (124mm) 深和 4.4lb。 (2kg)
•迅速简便地捕获波形
•方便地使用USB 闪存驱动器,存储屏幕图和波形数据
•使用OpenChoice® PC 通信软件,简便地捕获、保存和分析测量 结果
产品特点:
•经济的数字化精度
•迅速简便地捕获波形
•灵活地传送数据
•简单的存档和分析功能
•可以信赖的性能
•40 MHz, 60 MHz, 100 MHz 和 200 MHz 带宽
•高达 2 GS/s 的实时取样速率
•2 通道或 4 通道
•彩色或单色 LCD 显示器
•通过前面板 USB 端口支持可移动数据存储设备
•通过 USB 设备端口及OpenChoice®
•和 NI SignalExpress®
•PC 软件,无缝连接 PC
•*触发,包括脉宽触发和选行视频触发
•所有型号上标配 FFT
•11 种自动测量功能
•多语言用户界面和上下文相关帮助
•通过USB设备端口直接打印到所有兼容PictBridge®的打印机
•终身保修
产品简介:
•所有通道的点记录长度均为 2.5k
•*触发器,包括脉冲宽度触发器和可选线路视频触发器
•16 次自动测量和 FFT 分析,用于简化波形分析
•内置波形限制测试
•自动化、扩展数据记录功能
•自动设置和信号自动量程
•前面板上有 USB 2.0 主机端口,用于数据存储、打印和连接 USB 键盘
•后面板上有 USB 2.0 设备端口,用于连接至 PC 或直接打印到 PictBridge® 兼容打印机
•内置上下文相关内容帮助
•探头检查向导
•多语言用户界面
•5.7in. (144 mm) 有源 TFT 颜色显示屏
•体积小、轻型:4.9in. (124mm) 深和 4.4lb。 (2kg)
•迅速简便地捕获波形
•方便地使用USB 闪存驱动器,存储屏幕图和波形数据
•使用OpenChoice® PC 通信软件,简便地捕获、保存和分析测量 结果
产品特点:
•经济的数字化精度
•迅速简便地捕获波形
•灵活地传送数据
•简单的存档和分析功能
•可以信赖的性能
•40 MHz, 60 MHz, 100 MHz 和 200 MHz 带宽
•高达 2 GS/s 的实时取样速率
•2 通道或 4 通道
•彩色或单色 LCD 显示器
•通过前面板 USB 端口支持可移动数据存储设备
•通过 USB 设备端口及OpenChoice®
•和 NI SignalExpress®
•PC 软件,无缝连接 PC
•*触发,包括脉宽触发和选行视频触发
•所有型号上标配 FFT
•11 种自动测量功能
•多语言用户界面和上下文相关帮助
•通过USB设备端口直接打印到所有兼容PictBridge®的打印机
•终身保修
TDS2000C系列型号 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
显示器 (QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
带宽*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
通道数量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
外部触发输入 | 所有型号均包括 | ||||||
每条通道上采样率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
记录长度 | 记录长度所有型号所有时基上2.5k 点 | ||||||
垂直分辨率 | 8 bits | ||||||
垂直灵敏度 | 校准后微调时,所有型号2 mV - 5 V/div | ||||||
DC 垂直精度 | 所有型号上± 3% | ||||||
垂直缩放 | 垂直扩展或压缩实时波形或停止的波形 | ||||||
*大输入 | 300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC | ||||||
位置范围 | 2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V | ||||||
带宽限制 | 所有型号为20 MHz | ||||||
输入耦合 | 所有型号上AC, DC, GND | ||||||
输入阻抗 | 1 MΩ 并联, 20pF | ||||||
时基范围 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
时基精度 | 50 ppm | ||||||
水平缩放 | 水平扩展或折叠活动的波形或停止的波形 | ||||||
I/O 接口 | |||||||
USB 端口 |
前面板上的USB 主机端口支持USB 闪存驱动器 仪器背面的USB |
||||||
GPIB | 可选 | ||||||
非易失性存储器 | |||||||
参考波形显示 | (2)个2.5 K 点参考波形 | ||||||
没有USB 闪存驱动器时的波形存储 | (2) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 | (2) 2.5k 点 | (4) 2.5k 点 |
*大USB 闪存驱动器容量 | 64 GB | ||||||
没有USB 闪存驱动器时的设置 | 10 个前面板设置 | ||||||
带有USB 闪存驱动器时的设置 | 每8 MB 4000 个以上前面板设置 | ||||||
带有USB 闪存驱动器的屏幕图 | 每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式) | ||||||
带有USB 闪存驱动器时全部保存 | 每8 MB 12 个以上的全部保存操作 一个全部保存操作会创建3-9 个文件 |
记录长度 | 2.5K 点 |
触发类型 | 边沿(上升、下跌)、视频、脉冲宽度、毛刺 |
触发模式 | 自动、正常、单个 |
毛刺捕获 | 12ns |
垂直灵敏度 | 2mv 到 5v/刻度,带校准微调 |
垂直分辨率/精确度 | 8 位/±3% |
时基范围 | 5ns 到 50 s/刻度 |
时基精确度 | 50ppm |
输入阻抗 | 1MΩ 与 20pF 对应 |
采集模式 | 峰值检测、采样、平均值、单个 |
尺寸/重量 | 宽 323.8 高 151.4 深 124.5 重 2kg |
