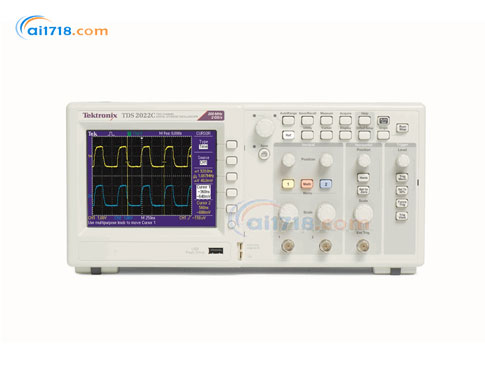

美国Tektronix TDS2022C数字存储示波器由爱仪器仪表网代理，本产品是集各种标准功能于一身，设计紧凑，性价比高的数字存储示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•性能满足所需，价格经济实惠
•TDS2000C 数字存储示波器系列设计紧凑，性价比高
•TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助
•带宽高达 200 MHz，*大采样率达2.0 GS/s，远高于同等价位的其他数字存储示波器
•泰克专有采样技术能够实时采样，所有通道均实现至少 10 倍的过采样，始终准确捕获信号，使用多条通道时不会降低采样性能
•包括上升沿/下降沿、脉冲宽度和视频在内的*触发功能，帮助您快速隔离所需信号
•只要捕获到信号，*数学运算功能和自动化测量功能便可加快分析速度
•执行 FFT 或加、减或乘波形十分迅速
•16 种自动化测量功能，快速可靠地计算频率或上升时间等重要信号特点，内置极限测试功能轻松识别信号中的问题
•设计，让您的工作更轻松
•直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能，使这些仪器变得简单易用，从而缩短学习时间，提高工作效率
•内置的帮助菜单提供有关示波器特性和功能的重要信息
•使用与用户界面相同的语言提供帮助
•进行测量前，只要使用一个按钮便可启动快速、简便的程序，检查探头补偿状况
•示波器可以判断输入波形是否超过预定义边界，自动监测源信号和输出的通过或失败结果
•使用前面板上的 USB 主控端口，快速保存仪器设置、屏幕截图和波形数据

产品特点：
•200 MHz 带宽模式
•2 通道型号
•全部通道均实现高达2.0 GS/s 采样率
•全部通道均实现 2.5k 点记录长度
•*触发，包括脉宽触发和选行视频触发
•16 种自动测量功能及 FFT 分析，简化波形分析
•内置的波形极限测试
•自动化、扩展的数据记录功能
•自动设置和信号自动量程
•内置的上下文相关帮助
•探头检查向导
•多语言用户界面
•5.7 英寸（144 毫米）有源 TFT 彩色显示器
•体积小、重量轻 – 厚度仅 4.9 英寸（124 毫米），重量仅 4.4 磅（2 千克）
•前面板配有 USB 2.0 主控端口，存储数据便捷
•后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge® 打印机直接打印都十分方便
•随附美国*仪器的 LabVIEW SignalExpress™ TE 限定版和泰克 OpenChoice® 软件，让工作台实现连通
•内置的数据记录功能可以设置示波器，将用户指定的触发波形保存到 USB 存储设备中，时间长达 24 小时
•还可以选择“无限”选项不间断监控波形
•该模式可以将触发波形保存到外部 USB 存储设备，没有时间长度限制，直到存储设备存满为止
•示波器还会到时引导您插入另一个 USB 存储设备以继续保存波形
•使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果，非常方便
•将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单
•也可以直接连接任何兼容 PictBridge 打印机来打印图像
•连通测试平台，实现智能调试

TDS2000C系列型号	TDS2001C	TDS2002C	TDS2004C	TDS2012C	TDS2014C	TDS2022C	TDS2024C
显示器（QVGA LCD）	TFT	TFT	TFT	TFT	TFT	TFT	TFT
带宽*3	50 MHz	70 MHz	70 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道数量	2	2	4	2	4	2	4
外部触发输入	所有型号均包括
每条通道上采样率	500 MS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s	2.0 GS/s
记录长度	记录长度所有型号所有时基上2.5k 点
垂直分辨率	8 bits
垂直灵敏度	校准后微调时，所有型号2 mV - 5 V/div
DC 垂直精度	所有型号上± 3%
垂直缩放	垂直扩展或压缩实时波形或停止的波形
*大输入	300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vpk-pk AC
位置范围	2 mV - 200 mV/div +2 V >200 mV - 5 V/div +50 V
带宽限制	所有型号为20 MHz
输入耦合	所有型号上AC, DC, GND
输入阻抗	1 MΩ 并联, 20pF
时基范围	5 ns - 50 s/div	5 ns - 50 s/div	5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div	2.5 ns - 50 s/div
时基精度	50 ppm
水平缩放	水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口	前面板上的USB 主机端口支持USB 闪存驱动器仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机
GPIB	可选
非易失性存储器
参考波形显示	（2）个2.5 K 点参考波形
没有USB 闪存驱动器时的波形存储	（2） 2.5k 点	（2） 2.5k 点	（4） 2.5k 点	（2） 2.5k 点	（4） 2.5k 点	（2） 2.5k 点	（4） 2.5k 点
*大USB 闪存驱动器容量	64 GB
没有USB 闪存驱动器时的设置	10 个前面板设置
带有USB 闪存驱动器时的设置	每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图	每8 MB 128 个以上屏幕图（图像数量取决于选择的格式）
带有USB 闪存驱动器时全部保存	每8 MB 12 个以上的全部保存操作一个全部保存操作会创建3-9 个文件
尺寸	158326.3124.2mm
重量	2.0kg（仅仪器）

TDS2001C	50 MHz、2 通道、500 MS/s、TFT DSO
TDS2002C	70 MHz、2 通道、1 GS/s、TFT DSO
TDS2004C	70 MHz、4 通道、1 GS/s、TFT DSO
TDS2012C	100 MHz、2 通道、2 GS/s、TFT DSO
TDS2014C	100 MHz、4 通道、2 GS/s、TFT DSO
TDS2022C	200 MHz、2 通道、2 GS/s、TFT DSO
TDS2024C	200 MHz、4 通道、2 GS/s、TFT DSO
TEK-USB-488	GPIB 到 USB 转换器
SIGEXPTE	美国国家仪器的 SignalExpress 泰克版交互式测量软件 - 专业版
AC2100	仪器软手提箱
HCTEK4321	仪器硬塑料手提箱（要求 AC2100）
RM2000B	机架套件
077-0444-xx	编程人员手册 – 仅为英语
077-0446-xx	服务手册 – 仅为英语
174-4401-xx	USB 主机到设备电缆线，3 英尺长
L0	英文手册
L7	简体中文手册
L8	繁体中文手册
TPP0101	100 MHz 10X 无源探头
TPP0201	200 MHz 10X 无源探头
P2220	10X-1X 可切换的无源探头（选择 10X 时为 200 MHz）
P6101B	1X 无源探头（15 MHz、300 VRMS CAT II 额定值）
P6015A	1000X 高压无源探头 (75 MHz)
P5100	100X 高压无源探头 (250 MHz)
P5200	高压有源差分探头 (25 MHz)
P6021	15 A、60 MHz 交流探头
P6022	6 A、120 MHz 交流探头
A621	2000 A、5 至 50 kHz 交流探头
A622	100 A、100 kHz 交流/直流探头/BNC
TCP303/TCPA300	150 A、15 MHz 交流/直流探头/放大器
TCP305/TCPA300	50 A、50 MHz 交流/直流探头/放大器
TCP312/TCPA300	30 A、100 MHz 交流/直流探头/放大器
TCP404XL/TCPA400	500 A、2 MHz 交流/直流探头/放大器
