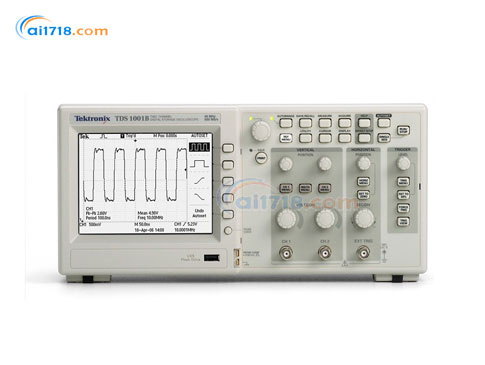

美国Tektronix TDS1001B数字存储示波器由爱仪器仪表网代理，本产品是具有迅速简便地捕获波形，灵活地传送数据，简单的存档和分析功能的数字存储示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•经济的数字化精度
•W高达40 MHz 的带宽和500 MS/s 的*大取样速率，没有任何其它彩色数字存储示波器能够以这种价位提供如此高的带宽和取样速率
•TDS1000B和TDS2000B系列示波器全部带宽都提供了*的实时采集能力
•在所有时基设置上实现了相同的记录长度，提供了*触发功能
•可以隔离感兴趣的信号，并在所有型号上标配11 种自动测量功能
•其快速傅立叶变换(FFT)和波形加、减、乘数学运算功能允许分析、检定和调试电路
•迅速简便地捕获波形
•简单的用户界面，典型的模拟式控制功能，使这些仪器使用起来非常简便，从而降低了学习时间，提高了工作效率
•灵活地传送数据
•USB 主机和设备端口实现了可移动数据存储、无缝PC 连接和直接打印功能
•没有任何其它彩色或单色数字存储示波器能够以这种价位提供这么高的灵活性和简便的数据传送能力
•简单的存档和分析功能
•使用OpenChoice® PC通信软件，简便地捕获、保存和分析测量结果
•您只需把屏幕图和波形数据拉到单机版桌面应用程序，或直接拉到Microsoft Word 和Excel 中
•为完善OpenChoice， National Instruments SignalExpress泰克版软件提供了扩展功能，包括*分析、示波器遥控和实地波形分析
•此外，如果您不愿意使用PC，您可以通过USB设备端口，直接把图像打印到兼容PictBridge 的任何打印机上

应用领域：
•设计和调试
•教育和培训
•制造测试和质量控制
•服务和维修

产品特点：
•40 MHz 带宽
•高达500 MS/s 的实时取样速率
•2 通道
•彩色或单色LCD 显示器
•通过前面板USB 端口支持可移动数据存储设备
•通过USB 设备端口及OpenChoice® 和NI SignalExpress®
•PC 软件，无缝连接PC
•*触发，包括脉宽触发和选行视频触发
•所有型号上标配FFT
•11 种自动测量功能
•多语言用户界面和上下文相关帮助
•通过USB设备端口直接打印到所有兼容PictBridge®的打印机

•终身保修*1

	TDS1001B	TDS1002B	TDS1012B	TDS2002B	TDS2004B	TDS2012B	TDS2014B	TDS2022B	TDS2024B
显示器(1/4 VGA LCD)	单色	单色	单色	彩色	彩色	彩色	彩色	彩色	彩色
带宽*2	40 MHz	60 MHz	100 MHz	60 MHz	60 MHz	100 MHz	100 MHz	200 MHz	200 MHz
通道数量	2	2	2	2	4	2	4	2	4
外部触发输入	所有型号上都包括
每条通道上的取样速率	500 MS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	1.0 GS/s	2.0 GS/s	2.0 GS/s
记录长度	所有型号上所有时基为2.5 K 点
垂直分辨率	8位
垂直灵敏度	所有型号上2 mV - 5 V/div，支持校准精调
DC 垂直精度	所有型号上+3%
垂直缩放	垂直扩展或折叠活动的波形或停止的波形
*大输入电压	300VRMS CAT II; 在超过100 kHz 时额定值以20 dB/10 Hz 下降, 在3 MHz 时为13Vp-p AC
位置范围	2 mV - 200 mV/div +2 V; >200 mV -5 V/div +50 V
带宽限制	所有型号为20 MHz
输入耦合	所有型号上AC, DC, GND
输入阻抗	1 MΩ并联, 20pF
时基	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
时基精度	50 ppm
水平缩放	水平扩展或折叠活动的波形或停止的波形
I/O 接口
USB 端口	所有型号上都包括：2 个USB 2.0 端口前面板上的USB 主机端口支持USB 闪存驱动器仪器背面的USB 设备端口支持连接PC 及兼容PictBridge 的所有打印机
GPIB	可选
非易失性存储器
参考波形显示	(2)个2.5 K 点参考波形
没有USB闪存驱动器时的波形存储	(2) 2.5 K 点	(2) 2.5 K 点	(2) 2.5 K 点	(2) 2.5 K 点	(4) 2.5 K 点	(2) 2.5 K 点	(4) 2.5 K 点	(2) 2.5 K 点	(4) 2.5 K 点
USB 驱动器*大存储容量	2 GB
带有USB闪存驱动器时的波形存储	每8 MB 96 个以上参考波形
没有USB 闪存驱动器时的设置	10 个前面板设置
带有USB 闪存驱动器时的设置	每8 MB 4000 个以上前面板设置
带有USB 闪存驱动器的屏幕图	每8 MB 128 个以上屏幕图 (图像数量取决于选择的格式)
带有USB 闪存驱动器时全部保存	每8 MB 12 个以上的全部保存操作,一个全部保存操作会创建3-9 个文件(设置, 图像, 外加显示的每个波形一个文件)

订货信息
TDS1001B: 40 MHz, 2 通道, 500 MS/s, 单色 DSO
TDS1002B: 60 MHz, 2 通道, 1 GS/s, 单色 DSO
TDS1012B: 100 MHz, 2 通道, 1 GS/s, 单色 DSO
TDS2002B: 60 MHz, 2 通道, 1 GS/s, 彩色 DSO
TDS2004B: 60 MHz, 4 通道, 1 GS/s, 彩色 DSO
TDS2012B: 100 MHz, 2 通道, 1 GS/s, 彩色 DSO
TDS2014B: 100 MHz, 4 通道, 1 GS/s, 彩色 DSO
TDS2022B: 200 MHz, 2 通道, 2 GS/s, 彩色 DSO
TDS2024B: 200 MHz, 4 通道, 2 GS/s, 彩色 DSO

国际电源插头
选项 A0 －北美电源插头
选项 A1 －欧洲通用电源插头
选项 A2 －英国电源插头
选项 A3 －澳大利亚电源插头
选项 A5 －瑞士电源插头
选项 A6 －日本电源插头
选项 A10 －中国电源插头
选项 A11 －印度电源插头
选项 A99 －没有电源线或 AC 适配器

用户手册选项
选项 L0 －英语手册
选项 L1 －法语手册
选项 L2 －意大利语手册
选项 L3 －德语手册
选项 L4 －西班牙语手册
选项 L5 －日语手册
选项 L6 －葡萄牙语手册
选项 L7 －简体中文手册
选项 L8 －繁体中文手册
选项 L9 －韩语手册
选项 L10 －俄语手册
各自的用户手册中包括翻译后的前面板覆盖图

推荐配件
TEK-USB-488 － GPIB 到 USB 转换器
SIGEXPTE －National Instruments Signal Express 泰克版互动测量软件专业版
AC2100 －仪器软手提箱
HCTEK4321 －仪器硬手提箱(要求 AC2100)
RM2000B －机架安装套件
071-1075-xx －编程人员手册，仅英语
071-1828-xx －服务手册，仅英语
174-4401-00 － USB 主机到设备电缆，长 3 英尺

推荐探头
P2220 －10x到1x可切换无源探头(在选择10x时为200 MHz)
P6101B － 1X 无源探头(15 MHz, 300 VRMS CAT II 额定值)
P6015A － 1000X 高压无源探头(75 MHz)
P5100 － 100X 高压无源探头(250 MHz)
P5200 －高压有源差分探头(25 MHz)
P6021 － 15 A, 60 MHz AC 电流探头
P6022 － 6 A, 120 MHz AC 电流探头
A621 －2000 A, 5 - 50 kHz AC 电流探头
A622 －100 A, 100 kHz AC/DC 电流探头
TCP303/TCPA300 －150 A, 15 MHz AC/DC电流探头/放大器
TCP305/TCPA300－50 A, 50 MHz AC/DC电流探头/放大器
TCP312/TCPA300 －30 A, 100 MHz AC/DC电流探头/放大器
TCP404XL/TCPA400 －500 A, 2 MHz AC/DC电流探头/放大器
