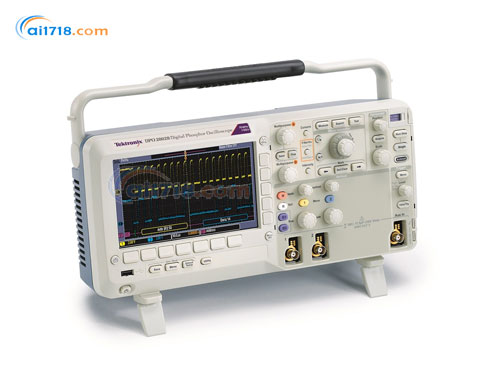

美国泰克MSO2022B混合信号示波器由爱仪器仪表网代理，支持高达 200 MHz 的带宽、1 GS/s 的取样速率。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
·自动触发、解码和搜索并行总线
·多通道建立时间和保持时间触发
·1 GS/s 的取样速率
·MSO/DPO2000B 混合信号示波器系列支持高达 200 MHz 的带宽
·以入门级价格提供了先进的调试功能。
·其拥有多达 20 条通道用于分析模拟和数字信号，
·查找和诊断复杂设计中的问题十分迅速。
·MSO/DPO2000B 在所有通道上标配 1M 点的深记录长度，
·可以捕获长信号活动窗口，同时保持精细的定时分辨率。
·采用 Wave Inspector® 控件，可以迅速浏览波形，
·自动进行串行总线和并行总线分析，它提供的多功能工具可以简化和加快复杂设计的调试。

主要性能指标：
·200、100、70 MHz 带宽型号
·2 条模拟通道和 4 条模拟通道型号
·16 条数字通道（MSO 系列）
·全部通道均实现 1 GS/s 采样率
·所有通道上的记录长度均为 1 兆点
·*大波形捕获速率 5,000 wfm/s
·*触发套件
·5 年保修

简便易用功能：
·Wave Inspector® 控件能够轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
·29 种自动测量功能及 FFT 分析，简化波形分析
·TekVPI® 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
·7 英寸（180 毫米）宽屏 TFT-LCD 彩色显示器
·体积小、重量轻 – 厚度仅 5.3 英寸（134 毫米），重量仅 7 磅 14 盎司（3.6 千克）

连接能力：
·前面板配有 USB 2.0 主控端口，存储数据便捷
·后面板配有 USB 2.0 设备端口，与 PC 连接或连接兼容 PictBridge® 打印机直接打印都十分方便
·选配 10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上

特点	MSO2002B DPO2002B	MSO2004B DPO2004B	MSO2012B DPO2012B	MSO2014B DPO2014B	MSO2022B DPO2022B	MSO2024B DPO2024B
输入通道数量	2	4	2	4	2	4
模拟带宽(-3dB)*1	70MHz	70MHz	100MHz	100MHz	200MHz	200MHz
计算的上升时间	5ns	5ns	3.5 ns	3.5 ns	2.1ns	2.1ns
硬件带宽极限	20 MHz
输入耦合	AC, DC, GND
输入阻抗	1 MΩ ±2%, 11.5 pF ±2 pF
输入灵敏度范围	2 mV/div 至 5 V/div
垂直分辨率	8 位
*大输入电压, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
DC 增益精度(偏置设为0 V)	对10 mV/div - 5 V/div 为± 3% 对2 mV/div -5 V/div 为± 4%
通道到通道隔离度（任何两条垂直标度相等的通道）	在≤ 70 MHz 时≥ 100:1		在≤ 70 MHz 时≥ 100:1		在≤ 200 MHz 时100:1
*大取样速率（使用 D7-D0 任意通道时）	1 GS/s（1ns分辨率）
*大取样速率（使用 D15-D8 任意通道时）	500 MS/s（2 ns 分辨率）
*大记录长度（所有通道）	1 M 点
时基范围 (s/div)	4 ns 至 100 s			2 ns 至 100 s
时基延迟时间范围	-10 div 至 5000 s
通道间相差校正范围	±100 ns
时基精度	± 25 ppm
触发模式	边沿触发：任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。
	欠幅：当脉冲穿过个门限，但在再次穿过个门限之前未能穿过第二个门限的情况时触发。
	建立时间与保持时间：触发在任意输入通道上出现的时钟与数据之间的建立时间和保持时间违例。
	上升/下降时间：在脉冲边沿速率快于或慢于规定时触发。斜率可为正、负或任一。
	视频：在 NTSC、PAL 和 SECAM 视频信号上的所有行号（奇偶）或所有场上触发。
尺寸	180×377×134mm
重量	3.6kg

产品	说明
MSO2002B	70 MHz，1 GS/s，1M 记录长度， 2+16 通道混合信号示波器
MSO2004B	70 MHz，1 GS/s，1M 记录长度， 4+16 通道混合信号示波器
MSO2012B	100 MHz，1 GS/s，1M 记录长度， 2+16 通道混合信号示波器
MSO2014B	100 MHz，1 GS/s，1M 记录长度， 4+16 通道混合信号示波器
MSO2022B	200 MHz，1 GS/s，1M 记录长度， 2+16 通道混合信号示波器
MSO2024B	200 MHz，1 GS/s，1M 记录长度， 4+16 通道混合信号示波器
