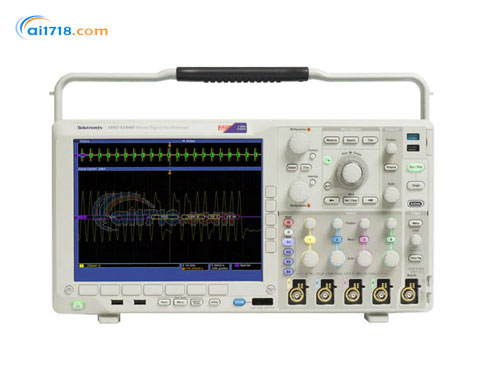

MDO4054-3混合域示波器,美国TEKTRONIX-爱仪器仪表网

美国泰克MDO4054-3混合域示波器由爱仪器仪表网代理，是内含频谱分析仪的示波器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
·关键性能指标
·4条模拟通道
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·16 条数字通道
·MagniVu™ 高速采集提供 60.6 ps 的精细定时分辨率
·1 条射频通道
·50 kHz 至 3 GHz 或 50 kHz 至 6 GHz 频率范围型号
·超宽捕获带宽 ≥1 GHz
·标配无源电压探头，3.9 pF 容性负载，500 MHz 或 1 GHz 模拟带宽

产品特点：
·混合域分析
·频谱分析
·触发射频功率电平
·触发频谱分析或自由运行频谱分析
·三维频谱图显示可方便观察和深入了解缓慢变化的射频现象
·自动测量包括：通道功率、邻道功率比 (ACPR) 和占用带宽 (OBW)
·专用前面板控件，用于经常执行的任务
·手动标记可进行非峰值测量
·自动峰值标记用于识别频谱峰值的频率和幅度
·轨迹类型包括：正常、平均、*大保持和*小保持
·检测类型包括：+峰值、-峰值、平均值和样点
·在一台仪器中以时间相关方式采集模拟信号、数字信号和射频信号
·Wave Inspector® 控件可以从时域和频域中简便地浏览时间相关数据
·从射频输入中导出幅度、频率和相位随时间变化波形
·选配择频谱时间来查找和分析射频频谱随时间的变化情况，即使在停止的采集上也可进行
·10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
·体型小，重量轻 - 仅 5.8 英寸（147 毫米）厚，重 11 磅（5 公斤）
·选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行协议触发、解码及搜索

连接能力：
·前面板和后面板各有两个 USB 2.0 主控端口，可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪
·选配应用支持
·*射频触发

选配应用支持：
·*射频触发
·电源分析
·极限和模板测试
·HDTV 和定制视频分析

	MDO4014-3	MDO4034-3	MDO4054-3	MDO4054-6	MDO4104-3	MDO4104-6
模拟通道	4	4	4	4	4	4
模拟通道带宽	100 MHz	350 MHz	500 MHz	500 MHz	1 GHz	1 GHz
上升时间	3.5 ns	1 ns	700 ps	700 ps	350 ps	350 ps
取样速率（1 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
取样速率（2 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	5 GS/s	5 GS/s
取样速率（4 个通道）	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s	2.5 GS/s
记录长度（1 个通道）	20M	20M	20M	20M	20M	20M
记录长度（2 个通道）	20M	20M	20M	20M	20M	20M
记录长度（4 个通道）	20M	20M	20M	20M	20M	20M
数字通道	16	16	16	16	16	16
射频通道	1	1	1	1	1	1
射频通道频率范围	50 kHz - 3 GHz	50 kHz - 3 GHz	50 kHz - 3 GHz	50 kHz - 6 GHz	50 kHz - 3 GHz	50 kHz - 6 GHz

MDO4014-3混合域示波器	带有 4 个 100 MHz 模拟通道、16 个数字通道和 1 个 3 GHz 射频输入
MDO4034-3混合域示波器	带有 4 个 350 MHz 模拟通道、16 个数字通道和 1 个 3 GHz 射频输入
MDO4054-3混合域示波器	带有 4 个 500 MHz 模拟通道、16 个数字通道和 1 个 3 GHz 射频输入
MDO4054-6混合域示波器	带有 4 个 500 MHz 模拟通道、16 个数字通道和 1 个 6 GHz 射频输入
MDO4104-3混合域示波器	带有 4 个 1 GHz 模拟通道、16 个数字通道和 1 个 3 GHz 射频输入
MDO4104-6混合域示波器	带有 4 个 1 GHz 模拟通道、16 个数字通道和 1 个 6 GHz 射频输入
