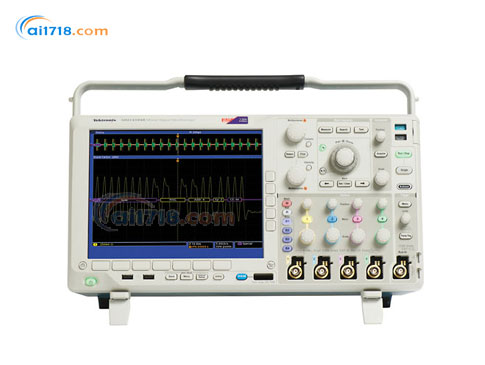

美国泰克DPO4054B数字荧光示波器由爱仪器仪表网代理,使用 MSO/DPO4000B 混合信号示波器系列,您可以用一台仪器来分析多达 20 个模拟和数字信号,快速查找和诊断复杂设计中的问题。 现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
·泰克DPO4054B数字示波器标配USB连接
·41种自动测量
·采用 Wave Inspector® 控件进行快速波形导航、自动串行和并行总线分析、极限和模板测试以及自动功率分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO4000B系列体积小巧,节约了平台或桌面上宝贵的空间
·全面广泛的功能,加速调试的每一阶段
·选配应用支持:功率分析、极限和模块测试、HDTV 和定制视频分析
·多功能混合信号设计调试工具
·可以用一台仪器来分析多达 20 个模拟和数字信号,快速查找和诊断复杂设计中的问题
·由于高达100 MHz的带宽及所有通道上5倍的过采样率,您可以获得必要的性能,满足当前许多主流应用的需求
·所有通道上标配高达20 M 点的深记录长度,可以捕获长信号活动窗口,同时保持精细的定时分辨率。
·多通道建立和保持触发
·所有通道带宽高达 1 GHz 以及 5X 过取样,确保您拥有查看快速变化信号细节的性能。
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
主要性能指标:
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·2 个和 4 个模拟通道型号
·*大波形捕获速率 >50000 wfm/s
·标准无源电压探头,容性负载低于 4 pF,500 MHz 或 1 GHz 模拟带宽
·*触发套件
·选配串行触发和分析功能:I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
·混合信号设计和分析:并行自动触发、解码和搜索功能;多通道建立时间和保持时间触发
·MagniVuTM 高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
简便易用功能:
·Wave Inspector® 控件为波形数据提供方便导航和自动搜索
·41 个自动测量和 FFT 分析可简化波形分析
·TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
·并行总线上自动触发、解码和搜索
·逐个通道阈值设置
·体积小,重量轻- 仅厚5.8 英寸(147mm),仅重11磅(5公斤)
·10.4 寸(264 mm) 高亮度 XGA 彩色显示器
连接能力:
·前面板和后面板各有两个 USB 2.0 主机端口,可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪
·可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
产品简介:
·泰克DPO4054B数字示波器标配USB连接
·41种自动测量
·采用 Wave Inspector® 控件进行快速波形导航、自动串行和并行总线分析、极限和模板测试以及自动功率分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO4000B系列体积小巧,节约了平台或桌面上宝贵的空间
·全面广泛的功能,加速调试的每一阶段
·选配应用支持:功率分析、极限和模块测试、HDTV 和定制视频分析
·多功能混合信号设计调试工具
·可以用一台仪器来分析多达 20 个模拟和数字信号,快速查找和诊断复杂设计中的问题
·由于高达100 MHz的带宽及所有通道上5倍的过采样率,您可以获得必要的性能,满足当前许多主流应用的需求
·所有通道上标配高达20 M 点的深记录长度,可以捕获长信号活动窗口,同时保持精细的定时分辨率。
·多通道建立和保持触发
·所有通道带宽高达 1 GHz 以及 5X 过取样,确保您拥有查看快速变化信号细节的性能。
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率
主要性能指标:
·1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
·2 个和 4 个模拟通道型号
·*大波形捕获速率 >50000 wfm/s
·标准无源电压探头,容性负载低于 4 pF,500 MHz 或 1 GHz 模拟带宽
·*触发套件
·选配串行触发和分析功能:I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
·混合信号设计和分析:并行自动触发、解码和搜索功能;多通道建立时间和保持时间触发
·MagniVuTM 高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
简便易用功能:
·Wave Inspector® 控件为波形数据提供方便导航和自动搜索
·41 个自动测量和 FFT 分析可简化波形分析
·TekVPI® 探头接口支持有源探头、差分和电流探头进行自动缩放和单位设置
·并行总线上自动触发、解码和搜索
·逐个通道阈值设置
·体积小,重量轻- 仅厚5.8 英寸(147mm),仅重11磅(5公斤)
·10.4 寸(264 mm) 高亮度 XGA 彩色显示器
连接能力:
·前面板和后面板各有两个 USB 2.0 主机端口,可快速方便实现数据存储、打印及连接 USB 键盘
·后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
·集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪
·可选的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的自动串行触发、解码和搜索选项
型号 | DPO4014B、MSO4014B | DPO4034B、MSO4034B | DPO4054B、MSO4054B | DPO4102B-L、MSO4102B-L | DPO4102B、MSO4102B | DPO4104B-L、MSO4104B-L | DPO4104B、MSO4104B |
模拟通道 | 4 | 4 | 4 | 2 | 2 | 4 | 4 |
带宽 | 100 MHz | 350 MHz | 500 MHz | 1 GHz | 1 GHz | 1 GHz | 1 GHz |
上升时间 | 3.5 ns | 1 ns | 700 ps | 350 ps | 350 ps | 350 ps | 350 ps |
取样速率(1 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
取样速率(2 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
取样速率(4 个通道) | 2.5 GS/s | 2.5 GS/s | 2.5 GS/s | — | — | 2.5 GS/s | 5 GS/s |
记录长度(1 个通道) | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
记录长度(2 个通道) | 20M | 20M | 20M | 5M | 20M | 5M | 20M |
记录长度(4 个通道) | 20M | 20M | 20M | — | — | 5M | 20M |
*高取样速率时的持续时间 | 8 ms | 8 ms | 8 ms | 1 ms | 4 ms | 1 ms | 4 ms |
数字通道 | MSO 型号在相应的 DPO 型号上增加了 16 个数字通道 | ||||||
尺寸 | 229 mm ×439 mm ×147 mm | ||||||
重量(净重) | 5 kg |
产品 | 说明 |
DPO4014B | 100 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4 通道数字荧光示波器 |
DPO4034B | 350 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4 通道数字荧光示波器 |
DPO4054B | 500 MHz,2.5/2.5/2.5 GS/s(1/2/4 个通道),20M 记录长度,4 通道数字荧光示波器 |
DPO4102B-L | 1 GHz,5/2.5 GS/s(1/2 个通道),5M 记录长度,2 通道数字荧光示波器 |
DPO4102B | 1 GHz,5/5 GS/s(1/2 个通道),20M 记录长度,2 通道数字荧光示波器 |
DPO4104B-L | 1 GHz,5/5/2.5 GS/s(1/2/4 个通道),5M 记录长度,4 通道数字荧光示波器 |
DPO4104B | 1 GHz,5/5/5 GS/s(1/2/4 个通道),20M 记录长度,4 通道数字荧光示波器 |
