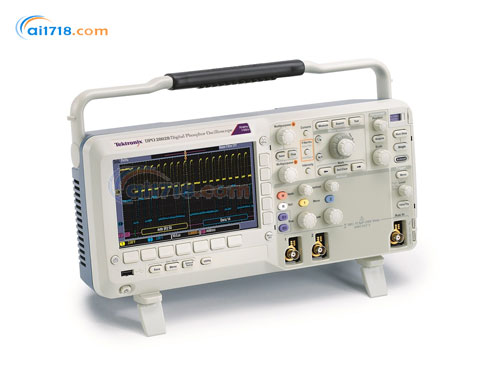

美国泰克DPO2002B混合信号示波器由爱仪器仪表网代理,提供了一套强大的功能,加快了每个设计调试阶段的工作速度。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
·美国泰克tektronix DPO2002B数字荧光示波器70MHz带宽
·2 条模拟通道型号
·所有通道上1 GS/s 的采样率
·泰克DPO2002B数字示波器标配USB连接
·所有通道上的记录长度均为 1 兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·泰克DPO2002B数字示波器Wave Inspector旋钮可以迅速浏览波形,自动进行串行总线和并行总线分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO2000B系列体积小巧,节约了平台或桌面上宝贵的空间。
主要性能指标:
·70 MHz 带宽型号
·2 条模拟通道型号
·所有通道上1 GS/s 的采样率
·所有通道上1 M 点的记录长度
·5,000 wfm/s 的*大波形捕获速率
·成套*触发
简便易用功能:
·Wave Inspector旋钮,轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·29 种自动测量和FFT 分析,简化波形分析
·TekVPI 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
·7 英寸(180 mm) TFT-LCD 宽屏彩色显示器
·体积小,重量轻- 仅厚5.3 英寸(134mm),仅重7 磅14 盎司(3.6 公斤)
·五年保修
连接能力:
·前面板上提供了USB 2.0 主控端口,迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
·使用MSO/DPO2000B系列采集数据和进行测量只需简单地把示波器的USB电缆连接到PC上。
·每台示波器标配主要应用软件,如OpenChoice®Desktop、Microsoft Excel 和Word 工具条,可以快速简便地直接与Windows PC 通信。
产品简介:
·美国泰克tektronix DPO2002B数字荧光示波器70MHz带宽
·2 条模拟通道型号
·所有通道上1 GS/s 的采样率
·泰克DPO2002B数字示波器标配USB连接
·所有通道上的记录长度均为 1 兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·泰克DPO2002B数字示波器Wave Inspector旋钮可以迅速浏览波形,自动进行串行总线和并行总线分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO2000B系列体积小巧,节约了平台或桌面上宝贵的空间。
主要性能指标:
·70 MHz 带宽型号
·2 条模拟通道型号
·所有通道上1 GS/s 的采样率
·所有通道上1 M 点的记录长度
·5,000 wfm/s 的*大波形捕获速率
·成套*触发
简便易用功能:
·Wave Inspector旋钮,轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·29 种自动测量和FFT 分析,简化波形分析
·TekVPI 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
·7 英寸(180 mm) TFT-LCD 宽屏彩色显示器
·体积小,重量轻- 仅厚5.3 英寸(134mm),仅重7 磅14 盎司(3.6 公斤)
·五年保修
连接能力:
·前面板上提供了USB 2.0 主控端口,迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
·使用MSO/DPO2000B系列采集数据和进行测量只需简单地把示波器的USB电缆连接到PC上。
·每台示波器标配主要应用软件,如OpenChoice®Desktop、Microsoft Excel 和Word 工具条,可以快速简便地直接与Windows PC 通信。
·MSO/DPO2000B 系列提供了一套强大的功能,加快了每个设计调试阶段的工作速度。
特点 | MSO2002 DPO2002 | MSO2004 DPO2004 | MSO2012 DPO2012 | MSO2014 DPO2014 | MSO2022 DPO2022 | MSO2024 DPO2024 |
输入通道数量 | 2 | 4 | 2 | 4 | 2 | 4 |
模拟带宽(-3dB)*1 | 70MHz | 70MHz | 100MHz | 100MHz | 200MHz | 200MHz |
计算的上升时间 | 5ns | 5ns | 3.5 ns | 3.5 ns | 2.1ns | 2.1ns |
硬件带宽极限 | 20 MHz | |||||
输入耦合 | AC, DC, GND | |||||
输入阻抗 | 1 MΩ ±2%, 11.5 pF ±2 pF | |||||
输入灵敏度范围 | 2 mV/div to 5 V/div | |||||
垂直分辨率 | 8 位 | |||||
*大输入电压, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
DC 增益精度(偏置设为0 V) | 对10 mV/div - 5 V/div 为± 3% 对2 mV/div -5 V/div 为± 4% | |||||
通道到通道隔离度(任何两条垂直标度相等的通道) | 在≤ 70 MHz 时≥ 100:1 | 在≤ 70 MHz 时≥ 100:1 | 在≤ 200 MHz 时100:1 | |||
*大取样速率(所有通道) | 1 GS/s | |||||
*大记录长度(所有通道) | 1 M 点 | |||||
*高取样速率时的*大捕获持续时间(所有通道) | 1 ms | |||||
时基范围 (s/div) | 4 ns 至 100 s | 2 ns 至 100 s | ||||
时基延迟时间范围 | -10 div 至 5000 s | |||||
通道间相差校正范围 | ±100 ns | |||||
时基精度 | ± 25 ppm | |||||
触发模式 | 边沿触发: 任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。 | |||||
脉冲宽度:在正负脉冲宽度 >、<、= 或 ≠ 指定时间周期范围时触发。 | ||||||
欠幅:当脉冲穿过*个门限,但在再次穿过*个门限之前未能穿过第二个门限的情况时触发。 | ||||||
逻辑:当通道的任何逻辑模式变为假或保持真达到指定时间周期时触发。任何输入均可用作时钟来寻找时钟边沿上的模式。为所有模拟和数字输入通道指定的码型(AND、OR、NAND、NOR)定义为高、低或无关。 | ||||||
建立时间与保持时间:触发在任意输入通道上出现的时钟与数据之间的建立时间和保持时间违例。 | ||||||
上升/下降时间:在脉冲边沿速率快于或慢于规定时触发。斜率可为正、负或任一。 | ||||||
视频:在 NTSC、PAL 和 SECAM 视频信号上的所有行号(奇偶)或所有场上触发。 | ||||||
尺寸 | 180×377×134mm | |||||
重量 | 3.6kg |
产品 | 说明 |
---|---|
DPO2002B | 70 MHz,1 GS/s,1M 记录长度,2 通道数字荧光示波器 |
DPO2004B | 70 MHz,1 GS/s,1M 记录长度,4 通道数字荧光示波器 |
DPO2012B | 100 MHz,1 GS/s,1M 记录长度,2 通道数字荧光示波器 |
DPO2014B | 100 MHz,1 GS/s,1M 记录长度,4 通道数字荧光示波器 |
DPO2022B | 200 MHz,1 GS/s,1M 记录长度,2 通道数字荧光示波器 |
DPO2024B | 200 MHz,1 GS/s,1M 记录长度,4 通道数字荧光示波器 |
