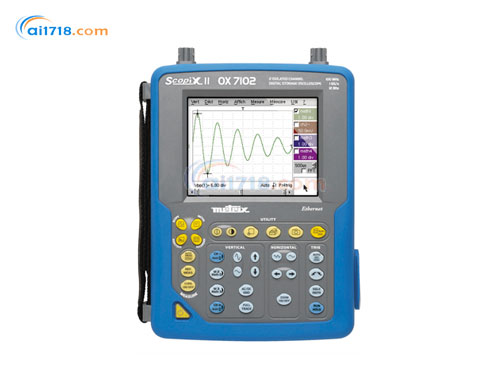

法国CA OX7102便携式隔离通道示波器由爱仪器仪表网代理，本产品是具有超大320 x 240 全彩LCD显示屏的便携式隔离通道示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

•示波器OX 7102是进行实验室测试和现场测试的理想工具

•仪器操作简单，通过33个按键，可直接访问所有常用的功能。OX 7102特别适合于现场使用，配有*新专利“即插即用”探头等配件，每个测量通道都相互隔离和对地隔离，通过内置WEB服务器和以太网•可进行远程控制，集多种仪器功能于一身，包括2通道TRMS万用表

•超大320 x 240 全彩LCD显示屏，提供详细的波形细节和所有测量及功能的显示。通过触控笔，可方便快捷地对视窗式菜单进行操作：打开、下拉或执行；触控笔亦可直接作用于图形元素，如游标、触发和缩放等等

产品特点：

•五合一功能：示波器、万用表、FFT分析仪、谐波分析仪和记录仪

•1GS/s实时采样率，50GS/s等效采样率 – 存储深度每通道2500点（示波器模式下），可扩展到50K

•2个隔离通道，600V ，Cat III，可同时显示4个波形

•12位垂直分辨率，更深入、更*进行缩放

•实时FFT分析

•2个独立通道，4000-点，TRMS，200kHz数字万用表功能

•彩色LCD触摸屏

•33个直接命令键和视窗式菜单界面

•多种通讯接口：RS-232，并口，以太网（内置WEB服务器）

•触控笔直接访问屏幕菜单或功能，直接对图形元素进行操作

•智能探头，带有用户自定义控制按钮

产品应用：

•现场维修-工业方面或电子方面

•工厂内部维护和维修

•安装和运行监测

•工业过程测试

•质量控制

•用于研发和实验室-工程师或技术员

人机界面
显示屏	彩色或单色5.7” LCD(115x86mm) -320 x 240 CCFL背光
显示模式	500实时采样点显示 / 矢量带内插
波形显示	4实时波形+ 4 参考波形/ 分区显示&全屏显示（波形区域达110 x 74）
屏幕控制	触控屏 / 视窗式菜单及图形指令
语言	5国语言，菜单&在线帮助（法、英、德、意、西班牙文）
示波器模式
垂直
带宽	100MHz 带宽显示：15MHz, 1.5MHz或5kHz
通道数	2隔离通道
输入阻抗	1MΩ ± 0.5%， 17pF
*大输入电压	600 V / Cat III （探头连接安全适配器）
垂直灵敏度	16档量程，从2.5mV到200V/div 垂直放大模式下可到156μV/div(12位转换器) 精度±1%
垂直放大	单击视窗选取放大系统（使用触控笔在显示屏上直接选取） X 16 *大
探头衰减系数	1/10/100/1000 或调整至任意值/可自由定义测量单位
水平
时基扫描	35档，从1ns/div到200s/div,精度±0.1% 滚动模式下从100ms到200s/div
水平放大	单击视窗选取放大系统（使用触控笔在显示屏上直接选取）
触发
触发方式	自动，触发，单次，自动50%
触发类型	边沿，脉宽(20ns-20s)，延迟(120ns-20s)，计数（3-16384事件） TV帧或行数(525=NTSC 或625=PAL/SECAM) 触发电平连续可调
耦合	AC，DC，高频限制，降噪—触发抑制（从160ns到30s）
灵敏度	≤ 0.6 div (1kHz) / ≤ 1.5 div (整个带宽)
阈值触发	开始于16个自动测量值中的一个
数字处理
*大采样率	等效采样率50Gs/s ，每通道实时采样率2.5G s/s 或1Gs/s
垂直分辨率	12位（垂直解析度0.025%）
存储深度	2500点/通道可达50000点/通道（选配50K存储深度扩展）
用户可支配存储空间 Windows界面文件管理	2Mb，可存储各种不同文件：波形，组态设定，数学公式，图片文件等。
GLITCH模式	脉宽≥ 2ns , 1250 对Min/Max (25000对，当选配50K存储深度扩展时)
显示模式	包络模式，平均模式（系数从2至64），XY模式
其他功能
自动	自动触发时间：<5s,自动辨识输入通道-频率>30Hz
FFT分析&数字运算	FFT(线性或对数)，测量指针/ 数学运算+,-,x,/ 以及自定义数学公式
指针	2或3个指针：V，T，相位；分辨率12位；显示：4个字
自动测量	19种参数自动测量；分辨率12位；显示：4个字
万用表模式
一般指标	2通道 / 8000点， +条形图min/max /TRMS / 带时间的趋势图记录（5分钟到31天）
AC,DC,AC+DC电压	300mV到600Vrms，400mV到800VDC VDC精度：0.5%L+5字，带宽200kHz
电阻	80Ω ~ 32MΩ ，精度0.5%L+25字，快速导通性测试：10ms
其他测量	电容：5nF到5mF，频率：200kHz，二极管测试：3.3V
测量阈值触发	2通道，可设定时间，100组带时间戳的记录（.TXT文件）
谐波分析模式（选配）
多通道分析	2通道，61次谐波，基波平铝从40到450Hz（自动或手动模式）
同步测量	总的Vrms和THD，所选阶次的谐波（基波%，相位，频率，Vrms）
记录模式（选配）
记录长度/采样率	从2s到一个月，从800μs到18min (从40μs到53s，选配50K存储深度扩展时)
记录条件	阈值或限定窗，多通道条件同时作用，可设定周期从160μs
记录分析	比例和物理单位，自动测量或手动指针测量，错误搜索，放大等
通用规格
组态设定存储	无限/ (.CFG) 文件大小:约 1kB
打印	（标配），RS232（标配），并口（选配）
PC通讯	10Mb以太网,RS232(max 115kbs)或USB（选配） SX-Metro PC端应用软件（选配）
网络	10Mb以太网，Web服务器（远程控制、实时波形，指针自动测量）FTP服务器（同PC进行文件交换），FTP客户端（保存至PC硬盘）
电源	9.6V / 3.8A/h电池组 / 工作时间约4小时/可调整省电模式 AC电源98-254V/47-63 Hz < 15w
安规/EMC	符合IEC 61010-1 / CEM符合EN61326-1
机械指标	265 x 195 x 56 mm / 1.9kg(带电池) / IP51防护
