美国泰克DPO3052数字荧光示波器由爱仪器仪表网代理,MSO/DPO3000 系列具有一系列强大的功能,从快速发现异常并捕获,到搜索事件的波形记录并分析其特点及设备的行为,全面加速调试设计的每一阶段。 现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:

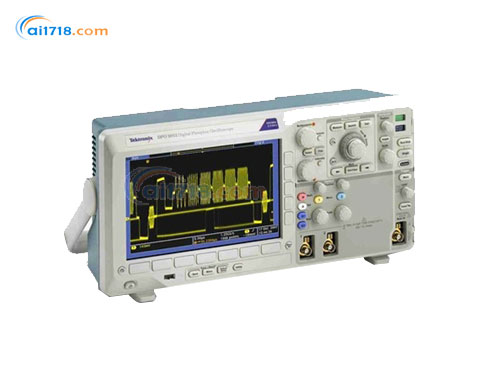

·美国泰克tektronix DPO3052数字荧光示波器500MHz带宽
·2条模拟通道型号
·所有通道上2.5GS/s 的采样率
·泰克DPO3052数字示波器标配USB连接
·所有通道上的记录长度均为 5兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·泰克DPO3052数字示波器Wave Inspector控制功能可以迅速浏览波形,自动进行串行总线和电源分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO3000系列体积小巧,节约了平台或桌面上宝贵的空间
·全面广泛的功能,加速调试的每一阶段
·选配应用支持:电源分析、HDTV 和自定义视频分析
·多功能混合信号设计调试工具
·您可以使用一台仪器查看模 拟信号、数字信号和串行信号,迅速找到和诊断复杂的嵌入式 系统设计中的问题。
·由于高达500 MHz的带宽及所有通道上5倍的过采样率,您可以获得必要的性能,满足当前许多主流应用的需求。
·所有通道上标配高达5 M 点的深记录长度,可以捕获长信号活动窗口,同时保持精细的定时分辨率。
主要性能指标:
·500 MHz 带宽型号
·2条模拟通道型号
·所有通道上2.5GS/s 的采样率
·所有通道上5 M 点的记录长度
·5,000 wfm/s 的*大波形捕获速率
·成套*触发
·选配串行触发和分析功能:I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
·混合信号设计和分析:并行自动触发、解码和搜索功能;多通道建立时间和保持时间触发;MagniVuTM 高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
简便易用功能:
·Wave Inspector旋钮,轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·29 种自动测量和FFT 分析,简化波形分析
·TekVPI 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
·9英寸(229 mm) WVGA宽屏彩色显示器
·体积小,重量轻- 仅厚5.8 英寸(147mm),仅重9 磅(4.0公斤)
·三年保修
连接能力:
·前面板上提供了USB 2.0 主控端口,迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
产品简介:
·美国泰克tektronix DPO3052数字荧光示波器500MHz带宽
·2条模拟通道型号
·所有通道上2.5GS/s 的采样率
·泰克DPO3052数字示波器标配USB连接
·所有通道上的记录长度均为 5兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·泰克DPO3052数字示波器Wave Inspector控制功能可以迅速浏览波形,自动进行串行总线和电源分析
·为您提供了所需的多功能工具,简化和加快了复杂设计的调试工作
·DPO3000系列体积小巧,节约了平台或桌面上宝贵的空间
·全面广泛的功能,加速调试的每一阶段
·选配应用支持:电源分析、HDTV 和自定义视频分析
·多功能混合信号设计调试工具
·您可以使用一台仪器查看模 拟信号、数字信号和串行信号,迅速找到和诊断复杂的嵌入式 系统设计中的问题。
·由于高达500 MHz的带宽及所有通道上5倍的过采样率,您可以获得必要的性能,满足当前许多主流应用的需求。
·所有通道上标配高达5 M 点的深记录长度,可以捕获长信号活动窗口,同时保持精细的定时分辨率。
主要性能指标:
·500 MHz 带宽型号
·2条模拟通道型号
·所有通道上2.5GS/s 的采样率
·所有通道上5 M 点的记录长度
·5,000 wfm/s 的*大波形捕获速率
·成套*触发
·选配串行触发和分析功能:I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
·混合信号设计和分析:并行自动触发、解码和搜索功能;多通道建立时间和保持时间触发;MagniVuTM 高速采集技术,在数字通道上提供了121.2 ps的精细定时分辨率
简便易用功能:
·Wave Inspector旋钮,轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器,可以去掉不想要的信号噪声,同时捕获高频事件
·29 种自动测量和FFT 分析,简化波形分析
·TekVPI 探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
·9英寸(229 mm) WVGA宽屏彩色显示器
·体积小,重量轻- 仅厚5.8 英寸(147mm),仅重9 磅(4.0公斤)
·三年保修
连接能力:
·前面板上提供了USB 2.0 主控端口,迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口,简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口,用于联网和视频输出端口,把示波器显示画面导出到监视器或投影仪上
特点 | MSO3012 DPO3012 | MSO3014 DPO3014 | MSO3032 DPO3032 | MSO3034 DPO3034 | DPO3052 | MSO3054 DPO3054 |
输入通道数量 | 2 | 4 | 2 | 4 | 2 | 4 |
模拟带宽(-3dB) | 100MHz | 100MHz | 300MHz | 300MHz | 500MHz | 500MHz |
计算的上升时间 5 mV/div(典型) | 3.5ns | 3.5ns | 1.17 ns | 1.17 ns | 700 ps | 700 ps |
硬件带宽极限 | 20 MHz | 20 MHz,150 MHz | ||||
输入耦合 | 交流, 直流, GND | |||||
输入阻抗 | 1 MΩ ±1%, 75Ω ±1% ,50Ω ±1% | |||||
输入灵敏度范围,1 MΩ | 1 mV/div 至 10V/div | |||||
输入灵敏度范围,75 Ω,50 Ω | 1 mV/div 至 1V/div | |||||
垂直分辨率 | 8 位(高分辨率时为 11 位) | |||||
*大输入电压, 1 MΩ | 300 VRMS 峰值 ≤ ±450 V | |||||
直流增益精度 | 对5 mV/div及以上为±1.5% 对2 mV/div -5 V/div 为±2% 对1 mV/div -5 V/div 为±2.5% | |||||
(在同等垂直刻度下的任意两条通道) | 在≤ 100 MHz 时≥ 100:1 ,>100 MHz 到额定带宽时 ≥30:1 | |||||
*大取样速率(所有通道) | 2.5 GS/s | |||||
*大记录长度(所有通道) | 5 M 点 | |||||
*高取样速率时的*大捕获持续时间(所有通道) | 2ms | |||||
时基范围 (s/div) | 1 ns 至 100 s | |||||
时基延迟时间范围 | -10 div 至 5000 s | |||||
通道间相差校正范围 | ±100 ns | |||||
时基精度 | ± 10 ppm,在任何≥1 ms 间隔上 | |||||
触发模式 | 边沿触发: 任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括直流、交流、高频抑制、低频抑制和噪声抑制。 | |||||
欠幅:当脉冲穿过*个门限,但在再次穿过*个门限之前未能穿过第二个门限的情况时触发。 | ||||||
建立时间与保持时间:触发在任意输入通道上出现的时钟与数据之间的建立时间和保持时间违例。 | ||||||
上升/下降时间:在脉冲边沿速率快于或慢于规定时触发。斜率可为正、负或任一。 | ||||||
视频:在 NTSC、PAL 和 SECAM 视频信号上的所有行号(奇偶)或所有场上触发。 | ||||||
尺寸 | 203.2×416.6×147.3mm | |||||
重量(净重) | 4.17kg |
产品 | 说明 |
---|---|
DPO3012 | 100MHz,2.5GS/s,5M 记录长度,2 通道数字荧光示波器 |
DPO3014 | 100MHz,2.5GS/s,5M 记录长度,4 通道数字荧光示波器 |
DPO3032 | 300 MHz,2.5GS/s,5M 记录长度,2 通道数字荧光示波器 |
DPO3034 | 300 MHz,2.5GS/s,5M 记录长度,4 通道数字荧光示波器 |
DPO3052 | 500 MHz,2.5GS/s,5M 记录长度,2 通道数字荧光示波器 |
DPO3054 | 500 MHz,2.5GS/s,5M 记录长度,4 通道数字荧光示波器 |
