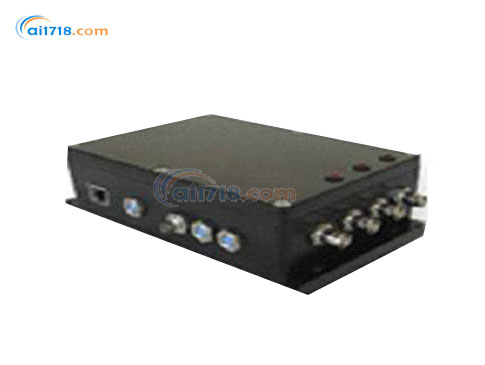

意大利techimp PDCHECK局部放电分析仪-爱仪器仪表网

意大利techimp PDCHECK局部放电分析仪由爱仪器仪表网代理，本产品是全新型数字化局放记录、储存、处理、识别系统的局部放电分析仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

•新型电力设备绝缘检测平台---PDCHeck局部放电检测仪准确掌握电力设备的状况是建立状态维护战略的根本。在此框架下 ,在线监测越来越重要,因为这种做法能及时提供有关设备状况

•局部放电( PD )测量是公认的*重要的测试,以评估电力系统的状况 .可靠的在线局部放电监测允许洞察绝缘系统的状况并提供有效帮助 , 因为它允许早期故障检测 ,从而减低昂贵的无计划停电和设备故障. PDCheck是电力设备在线监视的*后解决方案 : PDCHECK是一台代表当前*先进科技水平的一台紧凑而强大的仪器

PDCHECK局部放电分析仪产品特点：

•PDCheck TM 局放检测、全球监测及诊断系统

•PDCheck全新型数字化局放记录、储存、处理、识别系统

•PDCHECK宽带、高速、大容量采集系统

•PDCHECK定期或*监测电力设备的*佳选择

•PDCHECK放电脉冲探测和波形分析

•PDCHECK降噪

•PDCHECK模糊逻辑诊断工具和统计处理

•PDCHECK放电源识别

•PDCHECK缺陷定位

•PDCHECK数据库应用

•PDCHECK光纤分离解耦

•PDCheck可选监视其它诊断参量

•PDCHECK以太网通信, 远程控制

•PDCHECK自成体系，手持式紧凑设备

PDCHECK局部放电分析仪状态维护：

•状态维护下，PDCHECK从电力设备上取得的诊断信号可推断其状态。只当一些系统的部件可靠性下降时，才进行相应维护。状态维护比定期检修 ( 即在固定时间间隔维持 ) 有效得多，因为它避免了多余和昂贵的维护，并使可能发生在二次连续定期维护之间的灾难性故障的风险减到*小。总之 ,状态维护为资产管理者的决定提供支持 , 其结果是优化资源配置,节省时间和金钱, 同时减少故障和停电 .

PDCHECK局部放电分析仪产品应用：

•电缆和电缆配件 ( 如接头和终端 )

•发电机,马达

•电力变压器和互感器

•气体绝缘和空气绝缘金属封闭开关设备

•户外绝缘架空线 ( 污染评估 )

•其他超高压, 高压, 低压电气设备/部件

TechImp核心技术：

•TechImp专利技术可以根据不同的放电脉冲波形进行分类，以便对每类放电数据进一步分析。这样，即使在没有熟练的操作员时，也可提高局放识别能力

•TechImp的波形采集技术无须附加抑噪装置*可以提供了有效的抗干扰能力。实际观察证明采集到的噪声信号与局放信号非常不同，所以 TechImp分类系统可以成功地分离的局放信号与干扰

•具体来说 ,获取各PD脉冲后求取所谓的波形等效时间长度和频率并映射到TF (时频)谱图上，不同的类型放电( 如旋转电机中的分布式微空穴放电、槽放电和噪声等 )在TF谱图上表现为不同的群，在此基础上可以实现噪声抑制和放电分离

局放通道数量：3 ；

带宽：16kHz~30MHz；

分辨率：10bit；

采样频率：100MS/s，输入电压范围：4VPP；

输入阻抗：50Ohm；

接头类型：BNC；

输入阻抗50MOhm；频率范围：16-30MHz；

AC信号通道数量：3AC；

带宽：0.2-500Hz;

分辨率：14bit；

*大采样频率：20kHz；

输入电压范围：15VPP；

输入阻抗：1MOhm；

DC信号通道数量：4DCinputs；

分辨率：14bit；

*大采样频率：20kHz；

输入电压范围：0-10V；

输入阻抗：1MOhm；

PD传感器带宽：300kHz-30MHz，

灵敏度10mV/mA,

负载阻抗：50Ω，

内径：39mm，

接口：BNC。

功能要求：有3个PD同步采样通道（PD通道更多时可用MUX硬件扩展），1个同步通道（相位参考），和7个附加采样通道，以便同时测量PD信号和其它系统参量（即介损、泄露电流、温度、湿度、振动、色谱分析），以实现设备诊断的监测和分析；有1个辅助中转输出和若干个可供选择的智能型趋势和报*输出（可编程定制其内部逻辑）。内部闪存卡可安全存储大量数据，可存储和分析原始数据及提取的特征参数
