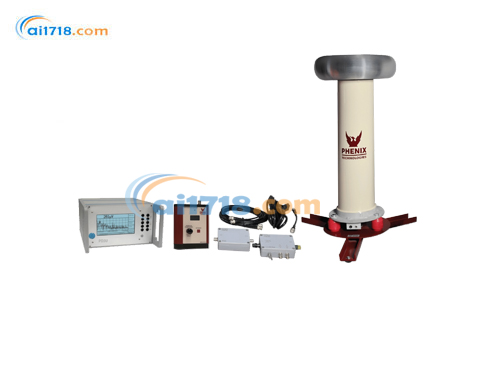

美国Phenix Technologies PD3U 电缆局放检测仪-爱仪器仪表网

美国PHENIX PD3U 电缆局放检测仪表网代理，频谱分析仪、局部放电检测仪和 RIV 计，其优点包括频谱分析、4 通道测量能力以及可以 10 kHz 为步长在 10 kHz 至 10 MHz 范围内调节的中心频率。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们

PD2U 电缆局放检测仪描述

频谱分析仪、局部放电检测仪和 RIV 计
其优点包括频谱分析、4 通道测量能力以及可以 10 kHz 为步长在 10 kHz 至 10 MHz 范围内调节的中心频率。

紧凑的设计
便于使用
*的结果
独立运行或电脑操作
频谱分析
4 通道测量能力
中心频率可在 10 kHz – 10 MHz 范围内调整，步长为 10 kHz

局部放电测量
PD3U 型号将频谱分析仪、局部放电检测器和 RIV 计集成在一个仪器中。这种组合即使在背景噪声较大的情况下（例如在非屏蔽测试区域）也能进行局部放电测量。观察噪声较大的局部放电信号的频谱，用户可以选择干扰较小的频带，从而获得更清晰的模式采集。
在 RIV 模式下，该仪器的带宽为 9 kHz 和 270 kHz。使用 CAL3B 或 CAL3D 校准器时，范围为 400 kHz – 1900 kHz，步长为 100 kHz。从技术上讲，RIV 模式下的 4 通道单元是根据 CISPR 加权曲线的选择性 µV 计，而重复率对读数有很大影响。
测量符合 IEC 60270-2000、IEEEC57.12.90，RIV 测量符合 NEMA/CISPR 规定和其他相关标准。

测试应用程序
绝缘系统状况评估
制造工厂的质量保证测试
各种应用中的常规测试

模式

规格模式
显示输入信号的频谱，可选范围高达 10 MHz。可以存储、比较和分析当前输入通道的三个频谱轨迹。可变光标用于设置获取 PD 模式的中心频率。

示波器模式
显示 PD 模式与相位。同步频率范围为 10 至 500 Hz。PD 活动可以显示为垂直条或点。

计量模式
显示类似于模拟计量的 PD 活动。有三种模式可用于显示以 pC 为单位的电荷值（FAST、NORM、IEC270），还有一种模式可用于显示以 µV 为单位的电压值（RIV）。

HVM 模式
用于观察测量的电压波形。高压表 (HVM) 显示 SYNC 输入端提供的电压。输入电压以高分辨率采样，一个周期显示为示波器轨迹。可识别高压的任何失真。屏幕自动与测量电压同步，幅度偏转由自动量程功能控制。

设计特点

桌面采集和显示单元
频谱、示波器和仪表显示
可选带宽 9 kHz 和 270 kHz
中心频率可在 10 kHz – 10 MHz 范围内调整，步长为 10 kHz
MUX4 多路复用器 4 通道测量
内部（线路 50/60 Hz）和外部同步（10-500 Hz）
自动量程功能
背光 LCD 240 x 128 点
RIV 和 PD 校准
RIV 参考输入
自动存储当前设置
通用串行接口（USB，*高 921 kB）
AMP IN 和 REF IN 连接器
录制输出

内置电压测量
测量外部同步输入端的电压
显示峰值；峰值/√2 和 RMS 值
输入范围 100 Vrms
输入阻抗：1MΩ

内置 TTL 门控
触发噪音消除
通过连接到辅助输入的信号进行软件控制门控
门控阈值可以手动或自动设置
包括内置对数前置放大器 RPA6

PD3U 电缆局放检测仪规格

采集单元

输入	100-240 伏交流电，50/60 赫兹
力量	25 伏安
温度范围	10°C — 40°C
方面	9 ³/8” (236 毫米) 宽 11½” (295 毫米) 深 5¼” (133 毫米) 高
重量	7 磅（3 公斤）
