Megger PD LOC 局部放电*定点仪由爱仪器仪表网代理，PD Loc 用于*定位电缆离线局放诊断（如振荡波局放测试）中发现的局放缺陷位置，也可以用于电缆故障定位时判断当前位置距离故障点的远近。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!
PD LOC 局部放电*定点仪系统描述
PD Loc 用于*定位电缆离线局放诊断（如振荡波局放测试）中发现的局放缺陷位置，也可以用于电缆故障定位时判断当前位置距离故障点的远近。
很多时候，电缆的中间接头准确位置无法获知。PD Loc 可以辅助查找中间接头位置，且适用于 PE/XLPE，PILC，EPR 等电缆及混合电缆。在电缆状态检修中，可以通过更换电缆中间接头或本体来解决缺陷问题。
系统由脉冲发生器 PD TX 和接收机 Teleflex SX 组成（可单独订购 PD TX）。Teleflex SX 是具有输入信号放大器的脉冲反射仪，可显示测试位置（始端）与脉冲发生器之间的距离。
脉冲发生器 PD-TX 可以调节发射脉冲的宽度、显示电池电量和充电状态。

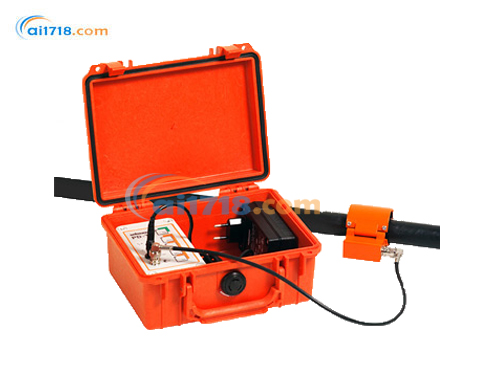

脉冲发生器 PD TX 通过感性耦合器（直径 42 或 64 mm）或连线（线圈）将脉冲信号持续发射至裸露的电缆中，由接收机 Teleflex SX 在局放*定点模式下接收并显示这些脉冲，及脉冲从电缆远端的反射。
接收机 Teleflex SX 利用入射脉冲和反射脉冲的时间差来计算电缆始端到脉冲发生器 PD TX 之间的距离，然后与局放测量的结果进行比较，从而判断距离局放缺陷位置的远近。
很多时候，PD Loc 系统对*定位电缆局放缺陷和故障点很有帮助，可以避免在更换或修复电缆时进行不必要且成本高昂的挖掘作业。 如果被测电缆具有铅、铝或铜等金属护套时，需注意护套的屏蔽效果会不同程度的影响设备的功能。
产品特色
■ 带 LED 灯的薄膜按键，可切换脉冲宽度
■ 直径 42 或 64 mm 脉冲耦合器可选
■ 操控简单
■ 一次充电可供使用 24 小时
■ 评判标准与局放预定位相同
订货信息
产品
订货号
PD LOC(包含Teleflex SX-1),包括：
Teleflex SX-1-VS
1012747
PD LOC-VS
1007776
PD LOC(不含Teleflex SX-1),包括：
PD LOC-VS
1007776
选配：
64 mm耦合器
820010407
车载充电线LK 22
90012589
| PD LOC技术参数 | |||
| PD-TX | |||
| 供电电源 | 蓄电池、12 V 车载充电线，市电 | ||
| 工作时间 | 内置锂电池约24小时 | ||
| 发射频率 | 3.33 Hz | ||
| 脉冲宽度 | 50ns,200 ns,500ns,1 μs | ||
| 脉冲幅值 | 250V | ||
| 脉冲电流 | 200 A | ||
| 输出保护 | 短路保护 | ||
| 防护等级 | IP54 | ||
| 工作温度 | -10℃…+50℃ | ||
| 重 量 | 2kg | ||
| 耦合器 | |||
| 内径 | 42 mm (标配) | ||
| 64 mm(选配) | |||
| 插头连接器 | BNC | ||
|
