产品简介:
高准确性 真有效值/宽频带

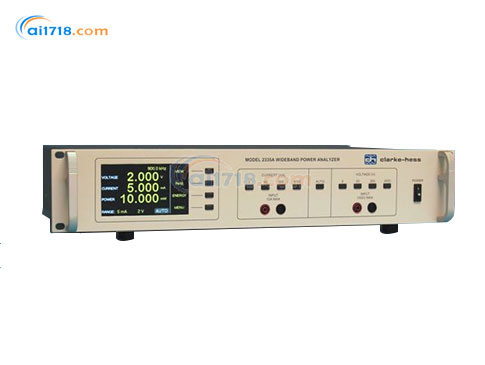

•2335A 是一款高精度,高准确性,自动量程的测试设备
•它具有同步测试并显示真有效值电压、真有效值和峰值电流、以及真正意义上的频率范围从DC到超过1MHz的功率的功能
•典型的至少在500Khz以上满量程电流和电压测量的精度优于±0.1%
•相应的当电压和电流输入在250kHz以内时功率测量精度优于±0.1%,在500kHz以内时功率测量精度优于±0.2%,对任意都一样
多功能
•除了能测试电压,电流和功率外,CH2335A还可以测量输入频率,电压和电流间的相位角,电压和电流的谐波幅度(高达50次谐波),并计算出功率因数,视在功率和电能
•这些功能可以被显示或者通过IEEE488或者USB接口读出
低功率因数精度:
•5位或者加上出色的电压和电流相位的分辨率,使得CH2335A成为测量高达500kHz或1MHz的低功率因数的极好仪器
•这种能力使得仪器非常适合那些固有的低功率的因数的测量,例如高频磁芯损耗测量
高频准确性*
•CH2335A这款测试仪允许以很宽的宽带和很高的准确度测试正弦波和高失真度的波形
•CH2335A-01可以在频率1MHz内对电流、电压、功率以及功率因数进行*测试,这样的性能远远超过了其他功率计或功率分析仪,对于电压和电流的测量超过了几乎所有的传统的万用表
测量范围宽
•CH2335A的功率范围是从1.0000mW到10000W
•依靠外部分流器或电流/电压的变换器,可以扩展到*高量程的10倍或100倍
•电压量程从2.000V到2000V(可应用到1000V)电流量程从5.000mA到5.000A(全部是有效值)可以涵盖很大范围的负载阻抗
•全量程电压和电流的输入波峰因数可以达到3
•而且输入的值越小,波峰因数*越高
•输入的正弦波的真有效值在超过名义的满量程值2倍的情况下,都可以被*的测量
适用的测量领域
•CH2335A可以测量所有种类的超声波设备和电力等级、铁磁芯损耗,变压器铁心材料测试,变压器的核心材料测试,开关电源测试,所有类型的荧光灯镇流的测试,水银弧光灯电路测试,钠光灯的镇流器测试,各种类型的发动机速度控制电路测试,对任何带有一个电输入和输出的设备的效能测试, 各种可控硅控制器件的测试,任何信号源中发出的高频或失真电流信号,任何器件的电压相应信号的测试,各种汽车的驱动电子器件的特性测量
校准和维护方便:(软件不开机校准及维护技术)
•CH2335型有隔离输入通道
•在两个通道直流耦合允许校正和/或验证高精度的直流源
•内部软件校准程序允许再校准只需几分钟,不用打开仪器不用螺丝刀调节
独特的采样技术/输入隔离技术
•CH2335A的输入电压和电流同时采集 (16位分辨率),转换成数字形式,并通过隔离连接到主板上的控制板
•这允许电流和电压输入互相以及与主机接地端都是完全独立的
•系统微处理器控制异步采样频率,它既不是被测信号的频率也不是接近被测信号的频率的谐波频率或者任意谐波频率
•这种预防措施,允许采样频率显着低于奈奎斯特速率
远程控制:
•CH2335A配有IEEE-488.2和USB接口,它可以执行所有的IEEE488.2普通指令和查询命令
•任何由前面板输入的功能指令可以由两个接口进行控制
•菜单栏可以选择IEEE-488.2或USB接口

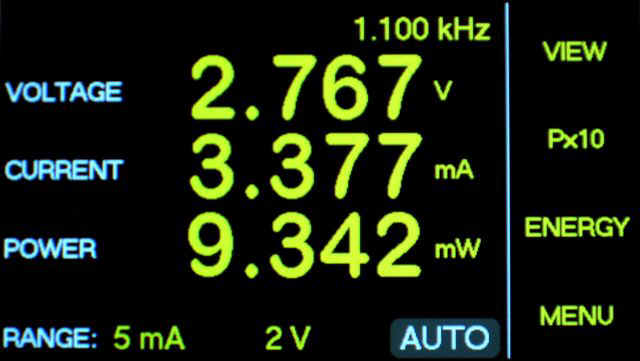

电压,电流和功率

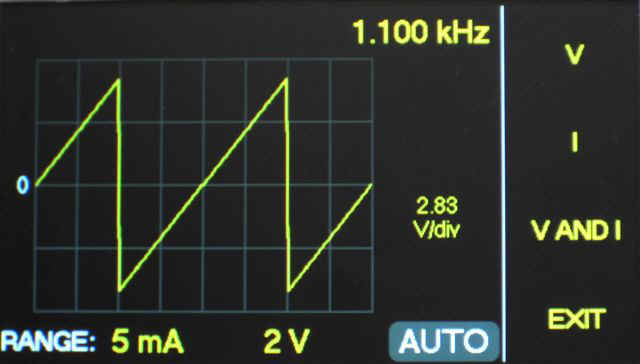

示波器

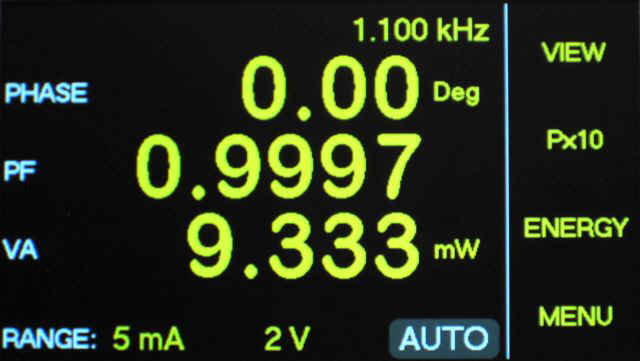

相位,功率因数和V-A:

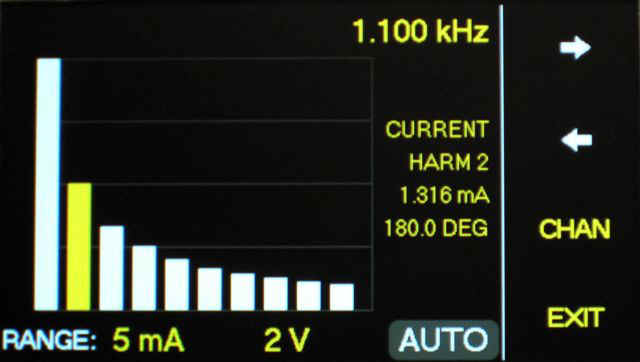

谐波
电压和电流
量程,分辨率和输入阻抗(电压通道):满量程电压 | *大峰值电压 | 分辨率 | 输入阻值 |
2.000V | 6V | 1mV | 1.05M/30pF |
20.00V | 60V | 10mV | 1.05M/30pF |
200.0V | 600V | 100mV | 1.00M/30pF |
2000V | 3000V | 1V | 1.00M/30pF |
2000V的量程可用于测量*高1000V的有效值
量程,分辨率和输入阻抗(电流通道):
满度电流 | *大峰值 | 分辨率 | 输入阻抗 |
5.000mA | 15mA | 1μA | 2.0Ω |
50.00mA | 150mA | 10μA | 2.0Ω |
500.0mA | 1500mA | 100μA | 0.034Ω |
5000mA | 15A | 1mA | 0.034Ω |
EXT(100mV) | 300mv | - | 100KΩ |
电压电流的不确定度(有效值)
|
满量程的5% - * | 满量程的* - 200% |
频率 | ±(% of Reading+% of Range) | ±(% of Reading+% of Range) |
直流 | ±(0.10+ 0.10) | ±0.20 |
5Hz- 250kHz | ±(0.10+ 0.10) | ±0.20 |
250kHz- 500kHz | ±(0.20+ 0.20) | ±0.40 |
*500kHz- 1.0MHz | ±(0.40 + 0.40) | ±0.80 |
*选配选件1 (峰值是有效值的两倍)
绝缘:机壳和电压输入低端可加500V峰值电压。
功率和功率×10 :
•量程:从1.0000 mW到10, 000W分为8个十进制量程。(这个量程时是由电流的满度值和电压的满度值相乘并加上一个相应附加值而组成的。以保证使用PX10量程时的准确度。•分辨率:满量程的万分之一。
•不确定度:
|
满量程的5% - * | 满量程的* - 200% |
频率 | ±(% of V-A+% of Range) | % of V-A |
直流 | ±(0.20+ 0.10) | ±0.30 |
5Hz- 250kHz | ±(0.20+ 0.10) | ±0.30 |
250kHz- 500kHz | ±(0.40+ 0.20) | ±0.60 |
*500kHz- 1.0MHz | ±(0.80 + 0.40) | ±1.20 |
(任意功率因数)(V-A是电压电流的乘积)*选配选件1
功率×10
•当峰值电流和电压都小于它们的峰值量程的0.316倍时,都可以选择PX10量程。
V-A:
•V-A是电压电流有效值的乘积。它的量程,分辨率和精度与功率相同。
功率因数:
•以功率和伏安数的比值作为功率因数。它的范围是从0到±1.0000,而且伏安乘积大于满量程的7.5%时,功率因数的分辨率为0.0001。当伏安乘积下降时功率因数的分辨率也会下降。当频率低于250kHz时功率因数的是±0.002 ±10,当频率从 250kHz 到500kHz时功率因数的不确定性为±0.004 ±20个字,当频率从 500kHz 到1000kHz1)时功率因数的不确定度为±0.008 ±40个字。
相位角:
•电流和电压的相位角的分辨率是0.01。不确定性是±0.17°(<250kHz) ±0.34°(250kHz-500kHz) ±0.68°(>500kHz) (选件1)。
谐波:
•谐波幅度指标是指1 MHz以下频率的谐波。在这种情况下,规定的不确定度是电流或电压谐波频率的不确定性,量程是基波的量程。谐波相位的不确定度大于三倍的电流和电压的相位角不确定性。
频率:
•电压或电流的频率:5.0000Hz-1MHz ,具有5位数字的分辨率,不确定度为:100ppm ±1位频率DC-500KHz/1MH | 谐波分析 |
输入高达10A和1000V | 总谐波失真度测试 |
精度0.2% | 具有小电流量程 |
输入端隔离 | USB和IEEE-488.2接口 |
低功率因数时准确度保证 | 图形显示 |
显示: | 高分辨率图像TFT |
接口: | USB和IEEE-488 |
显示更新: | 80ms |
温度范围: |
指标精度:23℃±5℃ 工作温度:0℃-40℃ 储存温度:–40℃-75℃ |
相对湿度: | 低于90% |
电源要求: | 100-260V rms,47-63Hz,*大功率30VA |
物理特性: | 机重:5公斤 |
尺寸: | 48.3厘米×8.90厘米×33.0厘米 |
-
