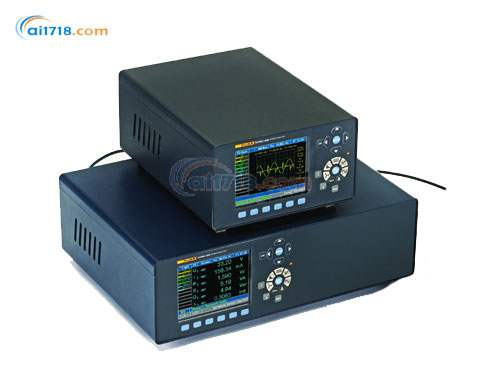

美国Fluke NORMA 4000/5000高精度功率分析仪由爱仪器仪表网代理,是电力电子测试和开发领域可靠的高准确度测量工具。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•福禄克Norma功率计|功率分析仪:电力电子测试和开发领域可靠的高准确度测量工具
•结构紧凑的 Fluke Norma 系列功率检测分析仪提供了*新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师,使其产品生产率更高
•Fluke Norma 系列功率检测分析仪/功率计采用了拥有专利的高带宽架构,能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换(FFT)分析,以及计算功率和其它计算值
•该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计
•这些坚固、高精密度的功率检测分析仪/功率计具有无可比拟的性价比,无论是现场使用,还是作为实验室或试验台上的台式仪器,都非常方便、可靠
•电动马达和逆变驱动系统功率检测分析–功率计通过详尽地频谱分析和动态扭矩计算,可准确测量由逆变器引起的开关损耗,并且能够全面评估高频下的扭矩瞬态和谐波
•逆变器驱动系统功率检测分析–功率计可同时测量相同事件窗口内所有的电气和机械功率参数,使用户能够观察一个部件对另一部件的影响,或其对整个系统的影响
•照明系统功率检测分析 - 功率计独有的高达 10 MHz 的带宽,以及高达 1 MHz 的高采样率,可详尽分析整流器输出信号
•独有的分流器技术能够在非常高的频率下进行功率检测。同时,测量输入和输出功率的功能提供了整流器损耗计算能力
•变压器功率检测分析–功率计同步测量6相功率,即使在非常小的功率因数下,亦可以计算出高准确度大功率变压器的效率和损耗,还能够同步测量多相变压器线圈的电阻
•汽车功率检测分析–功率计同步测量电气输入和机械输出,能够提供关于个体零件以及整个驱动系统的效率和损耗的数据
产品特点:
•用户可选的平均时间 — 15 ms~3600 s,适合于动态测量
•功率检测分析仪/功率计简单的用户界面确保操作简单、直观
•标准配置允许用户*指定适合其特定应用的相应功能
•同时并行采集所有相,*显示所有相上在某一*时间点的动态事件
•功率检测仪/功率计所有的输入是电隔离的,避免各种应用中的短路
•高达 40 次的电压、电路和功率谐波
•FFT 分析、矢量图、记录仪功能,以及数字示波器(DSO)模式
•功率检测分析仪/功率计4 MB 板载存储器(可扩展至 128 MB),用于存储测量值
•快速、方便地连接到 PC – RS232 和 USB 为标配。可选 IEEE488、Ethernet 或 USB2.0
•PI1过程接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于马达和驱动应用
•341 kHz 或 1 MHz 采样率,可进行详尽的信号分析
•直流~3 MHz/10 MHz 带宽,可靠的测量准确度
•包括 Fluke NormaView PC 软件,可用来下载数据、分析和编写报告
Fluke Norma 4000功率检测分析仪/功率计:
•非常适合于现场测试,以无可比拟的性价比提供了方便、直观的操作方式
•其特性包括: 1~3 个功率模块,5.7″/144 mm 彩色显示屏,谐波分析、FFT 分析、示波器模式、矢量图、记录仪功能,Fluke NormaView PC 软件,以及 4 MB RAM 数据存储器
Fluke Norma 5000功率检测分析仪/功率计:
•Fluke Norma 5000 六相功率分析仪提供了市场同类产品中*高的带宽,是变频器和照明设备开发的*佳测试和分析工具
•其特性包括: 3~6 个功率模块、可选的内置打印机,以及以上所述 Fluke Norma 4000 功率分析仪的所有特性和功能
产品简介:
•福禄克Norma功率计|功率分析仪:电力电子测试和开发领域可靠的高准确度测量工具
•结构紧凑的 Fluke Norma 系列功率检测分析仪提供了*新的测量技术来帮助从事马达、逆变器、照明、电源、变压器和汽车零件开发和测试的工程师,使其产品生产率更高
•Fluke Norma 系列功率检测分析仪/功率计采用了拥有专利的高带宽架构,能够精度测量单相或三相电流和电压、谐波分析、快速傅里叶变换(FFT)分析,以及计算功率和其它计算值
•该功率检测仪/功率计系列包括 Fluke Norma 4000 三相电能分析仪和 Fluke Norma 5000 六相功率检测分析仪/功率计
•这些坚固、高精密度的功率检测分析仪/功率计具有无可比拟的性价比,无论是现场使用,还是作为实验室或试验台上的台式仪器,都非常方便、可靠
•电动马达和逆变驱动系统功率检测分析–功率计通过详尽地频谱分析和动态扭矩计算,可准确测量由逆变器引起的开关损耗,并且能够全面评估高频下的扭矩瞬态和谐波
•逆变器驱动系统功率检测分析–功率计可同时测量相同事件窗口内所有的电气和机械功率参数,使用户能够观察一个部件对另一部件的影响,或其对整个系统的影响
•照明系统功率检测分析 - 功率计独有的高达 10 MHz 的带宽,以及高达 1 MHz 的高采样率,可详尽分析整流器输出信号
•独有的分流器技术能够在非常高的频率下进行功率检测。同时,测量输入和输出功率的功能提供了整流器损耗计算能力
•变压器功率检测分析–功率计同步测量6相功率,即使在非常小的功率因数下,亦可以计算出高准确度大功率变压器的效率和损耗,还能够同步测量多相变压器线圈的电阻
•汽车功率检测分析–功率计同步测量电气输入和机械输出,能够提供关于个体零件以及整个驱动系统的效率和损耗的数据
产品特点:
•用户可选的平均时间 — 15 ms~3600 s,适合于动态测量
•功率检测分析仪/功率计简单的用户界面确保操作简单、直观
•标准配置允许用户*指定适合其特定应用的相应功能
•同时并行采集所有相,*显示所有相上在某一*时间点的动态事件
•功率检测仪/功率计所有的输入是电隔离的,避免各种应用中的短路
•高达 40 次的电压、电路和功率谐波
•FFT 分析、矢量图、记录仪功能,以及数字示波器(DSO)模式
•功率检测分析仪/功率计4 MB 板载存储器(可扩展至 128 MB),用于存储测量值
•快速、方便地连接到 PC – RS232 和 USB 为标配。可选 IEEE488、Ethernet 或 USB2.0
•PI1过程接口,可通过外部传感器测量扭矩和速率。含4路模拟输出,可方便地用于马达和驱动应用
•341 kHz 或 1 MHz 采样率,可进行详尽的信号分析
•直流~3 MHz/10 MHz 带宽,可靠的测量准确度
•包括 Fluke NormaView PC 软件,可用来下载数据、分析和编写报告
Fluke Norma 4000功率检测分析仪/功率计:
•非常适合于现场测试,以无可比拟的性价比提供了方便、直观的操作方式
•其特性包括: 1~3 个功率模块,5.7″/144 mm 彩色显示屏,谐波分析、FFT 分析、示波器模式、矢量图、记录仪功能,Fluke NormaView PC 软件,以及 4 MB RAM 数据存储器
Fluke Norma 5000功率检测分析仪/功率计:
•Fluke Norma 5000 六相功率分析仪提供了市场同类产品中*高的带宽,是变频器和照明设备开发的*佳测试和分析工具
•其特性包括: 3~6 个功率模块、可选的内置打印机,以及以上所述 Fluke Norma 4000 功率分析仪的所有特性和功能
通用技术指标 | |
模块数量 |
Fluke Norma 4000:1 ~ 3 Fluke Norma 5000:3、4 或 6 |
功率检测仪/功率计重量 |
Fluke Norma 4000: 约 5 kg (11 lb.) Fluke Norma 5000: 约 7 kg (15 lb.) |
功率检测仪/功率计尺寸 |
Fluke Norma 4000: 150 mm x 237 mm x 315 mm (5.9 in x 9.3 in x 12.4 in) Fluke Norma 5000: 150 mm x 447 mm x 315 mm (5.9 in x 17.6 in x 12.4 in) |
内置打印机 |
Fluke Norma 4000:无 Fluke Norma 5000: 有 (可选) |
显示 |
彩色,5.7“ / 144 mm - 320 x 240 像素 用户可选的背光照明和对比度 |
带宽 | 直流~3 MHz 或 直流~10 MHz,取决于输入模块 |
基本准确度 | 0.2%、0.1% 或 0.03%,取决于输入模块 |
功率检测仪/功率计采样率 | 0.33 MHz或1 MHz,取决于输入模块 |
功率计电压输入范围 | 0.3 V ~ 1000 V |
电流输入范围(直接输入,不使用分流器) | 0.03 mA~20 A,取决于输入模块 |
配置存储器 | 4 MB |
设置存储器 | 0.5 MB |
快速傅里叶变换 (FFT) | 高至40次谐波 |
RS-232/USB 接口 | 标配 |
PI1 处理接口(8 个模拟/脉冲输入和 4 个模式输出) | 选件 |
IEEE 488.2/GPIB 接口 (1 MBit/s Ethernet / 10 MBit/s 或 100 MBit/s) | 选件 |
Fluke NormaView PC 软件 (用户数据的下载、分析和编写报告) | 标配 |
基本功能 | |
快速傅里叶变换 (FFT) |
计算谐波并以图形标识。*多可同时显示3个谐波频谱。 被测值: 每相 U、I 和 P。 阶次: 1 次~40 次谐波,*大半采样频率。 |
数字示波器(DSO) | 同时显示多达 3 个测量值(采样值)。快速查看波形和失真。 |
积分功能 (能量) | 同时显示多达 6 个可配置数字值。开始/停止条件和正/负向选项。 |
矢量图 | 可显示多达6路信号的基波矢量图。可方便测试仪器的正确连接,以及快速查看每路信号的相位角。 |
功率检测记录仪 | 显示一定时间段内的平均值,进行趋势分析。 |
RAM数据存储 |
储存采样值和平均值;开始/停止条件设置。 大约 4MB 可用于储存测量值。存储器可扩展至128 MB. |
配置 | 将分析仪设置为以所需的格式测量并显示数据。 |
环境条件 | |
功率检测仪/功率计工作温度范围 | 5 °C ~ 35 °C (41 °F ~ 95 °F) |
储存温度范围 | -20 °C ~ 50 °C (-4 °F ~ 122 °F) |
外壳材料 | Fluke Norma 功率分析仪结构非常紧凑,并采用实心金属外壳,满足苛刻的 EMC 要求。 |
气候类型 | KYG DIN 40040,*大 85% 相对湿度,无凝结。 |
电源 | 85~264 V 交流,50~60 Hz,直流 100~260 V。 40 VA 带开关的欧式插头。 可提供相同型号的电流接线柱。 |
测量输入 | 安全插孔,4 mm,每路输入2个。外部分流器通过BNC插座连接。 |
选件 | 薄膜键盘,带光标键——功能键和直接功能键。 |
连接 | 三相分析仪的后面板 |
被测值 |
无缝计算每路输入的平均值。在三相系统中,还可计算三相的总功率和平均电压和电流。在同步模式下,还计算基波H01的这些值。 Urms 有效值,Urm 整形平均值,Um 均值 Up-, Up+, Upp 峰值 Ucf 波峰因数Ucf, Uff 波形因子 Ufc 基波含量 Uthd 失真因子DIN、IEC Irms有效值、Irm整形平均值、Im均值 Ip-, Ip+, Ipp 峰值 Icf 波峰因数Icf、Iff 波形因子 Ifc基波含量 Ithd失真因子DIN、IEC P有功功率 [W] Q无功功率 [Var] S 视在功率 [VA] ë、cos相位角 以下参数的积分功能: 有功功率P、无功功率Q、视在功率S、(Um) 和电流 (Im), 4位或5位数字,取决于测量值。 |
频率和同步 | |
功率检测仪/功率计量程 | 直流和0.2 Hz~采样率 |
功率检测仪/功率计精度 |
±0.01 % 测量值(读数) • 可选通道:所有的U/I或外部输入。 • 可向信号施加三个不同频率的低通滤波器中的任意一个。 • 频率在屏幕顶部总是可见。 • 可将仪器背部的BNC同步插孔作为输入或 • 可测量最高达功率模块采样率的输入信号。最大电平必须高于 50 V。 • 输出信号为脉冲式 5 V TTL信号(频率取决于测得的公布频率) |
配置存储器 | 可将多达 15 组用户配置保存到永久性存储器,并随后调用。未保存的修改在关闭仪器后将被丢失。 |
接口 | RS232 接口,可升级固件以及与PC交换数据。可通过一个外部转换器连接一台打印机。 |
选件 |
IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s |
标准和安全 | |
电气安全 |
EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III) , 污染等级2,安全类别 I 变压器为 EN 61558 附件为 EN 61010-2-031/032 |
功率检测仪/功率计最大输入 |
对电压输入测量量程为 1000 Veff、2 kVpeak 对电流输入测量量程为 10 Aeff, 20 Apeak |
测试电压 |
电网输入:外壳(保护导体): 1.5 KV ac 电网连接 :测量输入: 5.4 kV ac 测量输入 : 外壳: 3.3 kV ac 测量输入: 输入: 5.4 kV |
电磁抗扰性 |
辐射: IEC 61326-1、EN 50081-1、EN 55011 Class B 抗扰性: IEC 61326-1 / 附录 A (工业部分)、EN 50082-1 |
