波兰SONEL(索耐) MZC-310S便携式回路阻抗测试仪由爱仪器仪表网代理，本产品是大电流短路回路阻抗检测仪，用于测试具有过电流断路器（breaker）的电气设施。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

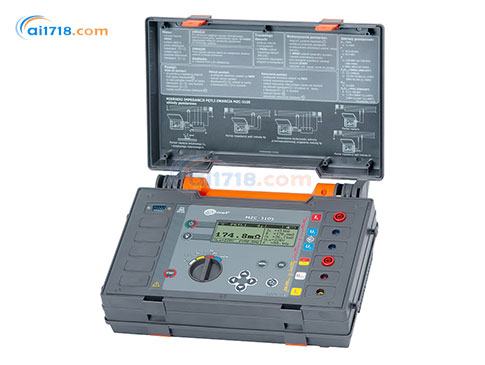

•MZC310S是便携式回路阻抗测试仪，用于测试具有过电流断路器（breaker）的电气设施
•该测试仪仪器测量短路L-PE，LN和LL回路和预期短路回路电流
•回路阻抗的测试模式：
2极法 - 使用高达42A的测试电流或
4极法 -使用高达280A的测试电流
•使得提供非常高的精度和分辨率
•测试结果可以存储在内存中，并通过串行接口发送到计算机

短路回路阻抗测量：
•短路回路阻抗的测量：使用150A电流和230V电压，分辨率为0.1mΩ，*大可达280A和440V
•测量时，230V和23A电流，*大440V电流42A
•可适用于220/380 V和230/400 V，频率为45...65 Hz的电力系统
•短路测量：L-L（L - 火线）, L-PE（PE - 保护导体）, PE-N （N - 零线，也中性线）
•在计算短路电流时相和相间电压的区别
•测试线长度选择（23/42 A测量）
•使用四线法时，无需校准测试引线（150/280A测量）
•短路回路阻抗的因数检测和显示：电阻RS和电抗XS

电压测试 (真实有效值)
范围	分辨率	精度
0...440 V	1 V	±(2% 读数 + 2 个字)
频率测量（对于50...440 V范围内的电压）
范围	分辨率	精度
45,0...65,0 Hz	0,1 Hz	±(0,1% 读数 + 1 个字)
短路回路参数的大电流检测（四线法， Imax=280A)
短路回路阻抗ZS的大电流检测: 依据 IEC 61557-3的检测范围: 7.2mΩ...1999mΩ
范围	分辨率	精度
0...199,9 mΩ	0,1 mΩ	±(2% 读数 + 2 mΩ)
200...1999 mΩ	1 mΩ	±(2% 读数 + 2 mΩ)
短路回路（RS）和电抗（XS）范围:
范围	分辨率	精度
0...199,9 mΩ	0,1 mΩ	±(2% 读数 + 2 mΩ) 该测试的阻抗读数
200...1999 mΩ	1 mΩ	±(2% 读数 + 2 mΩ) 该测试的阻抗读数
预期短路回路电流依据IEC61557测量范围：对于Un = 230 V 115,0 A...32,0 kA 对于 Un = 400 V 200 A...55,7 kA
范围	分辨率	精度
115,0...199,9 A	0,1 A	取决于ZS 的精度
200...1999 A	1 A
2,00...19,99 kA	0,01 kA
20,0...199,9 kA	0,1 kA
200 kA...*	1 kA
使用标准电流检测短路回路阻抗ZS （两线法， Imax=42A)
接触电压(UST)和冲击接触电压 (UT):
范围	分辨率	精度
0...100 V	1 V	±(10% 读数 + 2 个字)
短路回路阻抗ZS的大电流检测: 依据 IEC 61557-3的检测范围: 0,13 Ω...199,9 Ω (1.2m 测试导线）
范围	分辨率	精度
0,00...19,99 Ω	0,01 Ω	±(2% 读数 + 3 个字)
20,0...199,9 Ω	0,1 Ω	±(3% 读数 + 3 个字)
短路回路（RS）和电抗（XS）范围
范围	分辨率	精度
0,00...19,99 Ω	0,01 Ω	±(2% 读数 + 3 个字) 该测试的阻抗读数
20,0...199,9 Ω	0,1 Ω	±(2% 读数 + 3 个字) 该测试的阻抗读数
Prospective short circuit loop current
范围	分辨率	精度
1,150...1,999 A	0,001 A	取决于ZS 的精度
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 kA	0,01 kA
20,0...40,0 kA	0,1 kA
