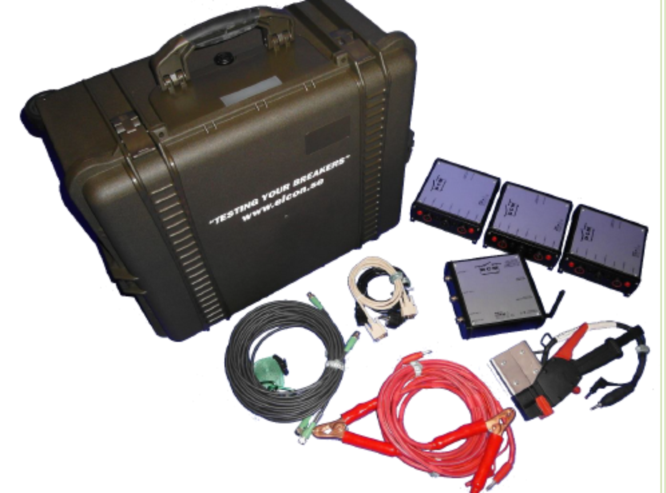

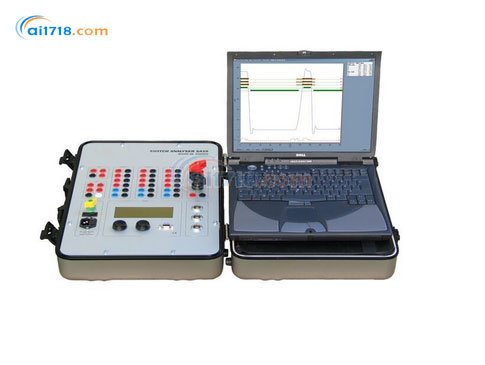

瑞典ELCON SA10断路器(开关)综合测试分析仪由爱仪器仪表网代理,本产品是电力系统中*重要的控制和保护设备,断路器的高度可靠性是其*主要的特征之一。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
SA10断路器(开关)综合测试分析仪简介:
•高压断路器是电力系统中*重要的控制和保护设备,无论电力线路处于什么状态,例如空载,负载或短路故障,当要求断路器动作时,它都应能可靠动作,或是关合,或是开断电路
•断路器的高度可靠性是其*主要的特征之一
•然而,断路器在其使用寿命期内要经受严酷的环境考验和开断考验,当关合电流或开断故障电流时,要求断路器在毫秒级的时间内成功地履行它的职责
•然后将经历几天,几个月,甚至一年的随时操作的准备状态,在断路器漫长的运行周期内,如何判断和保证断路器各项参数的准确性并符合其技术要求是断路器可靠运行的前提条件
•断路器作为电力系统*主要的保护设备如果发生故障,它所造成的损失,如引起其他设备的损坏和电力系统停电,比断路器本身的价值要大的多
SA10断路器(开关)综合测试分析仪特点:
•操作时间测试:合闸时间,分闸时间,合-分时间,分-合时间,分-合-分时间,合闸电阻预接入时间,同期,弹跳时间。
•合闸电阻测试:*大5000Ω
•机械性能测试:行程,速度(平均速度,瞬时速度,瞬时加速度),超程,弹跳。
•线圈性能测试:线圈电流,电阻,功率,通电时间,衔铁动作时间,线圈动作时的电压降。
•线圈的触发方式:线圈电流触发,线圈电压触发,主断口触发,辅助触点触发,行程触发,电机电流触发,等多种触发方式。
•储能电机测试:储能时间,电机电流,功率。
•选相合闸装置的检测功能(过零点检测)。
•*分闸功能测试:检查线圈脱扣系统的故障。
•断路器双端接地运行方式下的断路器性能测试(BSG)。双端接地下,可同时测量6个主断口的操作时间和电阻值。
•采样频率:*大50KHz
•*长测量时间:211s
•断口的直阻测量功能(200A)
•断口的动态电阻测量功能(DRM)
•无线蓝牙控制和操作功能
•曲线显示:主断口时间曲线,辅助触点时间曲线,行程曲线,线圈电流曲线,线圈电压变化曲线,电机储能曲线,动态电阻曲线(DRM),瞬时速度曲线,瞬时加速度曲线,选相合闸测试曲线。
•曲线叠加功能:实测曲线与历史曲线的叠加。
•测试曲线的包络线功能。
•测试数据的统计和分析功能(可按照断路器型号,操作次数,日期等分类统计)。
•自动测试序列:断路器出厂前的例行测试。
•订单,测试报告的管理功能:软件内嵌Access或SQL数据库用于管理订单和测试报告。
认可:SA10是目前在现场测试设备中,在测试和分析断路器性能方面*被ABB Switchgear AB接受和认可的测试设备。
SA10断路器(开关)综合测试分析仪主要测量对象:
•特高压断路器,超高压断路器,高压断路器,中压断路器。隔离开关,快速隔离开关等。
SA10断路器(开关)综合测试分析仪简介:
•高压断路器是电力系统中*重要的控制和保护设备,无论电力线路处于什么状态,例如空载,负载或短路故障,当要求断路器动作时,它都应能可靠动作,或是关合,或是开断电路
•断路器的高度可靠性是其*主要的特征之一
•然而,断路器在其使用寿命期内要经受严酷的环境考验和开断考验,当关合电流或开断故障电流时,要求断路器在毫秒级的时间内成功地履行它的职责
•然后将经历几天,几个月,甚至一年的随时操作的准备状态,在断路器漫长的运行周期内,如何判断和保证断路器各项参数的准确性并符合其技术要求是断路器可靠运行的前提条件
•断路器作为电力系统*主要的保护设备如果发生故障,它所造成的损失,如引起其他设备的损坏和电力系统停电,比断路器本身的价值要大的多
SA10断路器(开关)综合测试分析仪特点:
•操作时间测试:合闸时间,分闸时间,合-分时间,分-合时间,分-合-分时间,合闸电阻预接入时间,同期,弹跳时间。
•合闸电阻测试:*大5000Ω
•机械性能测试:行程,速度(平均速度,瞬时速度,瞬时加速度),超程,弹跳。
•线圈性能测试:线圈电流,电阻,功率,通电时间,衔铁动作时间,线圈动作时的电压降。
•线圈的触发方式:线圈电流触发,线圈电压触发,主断口触发,辅助触点触发,行程触发,电机电流触发,等多种触发方式。
•储能电机测试:储能时间,电机电流,功率。
•选相合闸装置的检测功能(过零点检测)。
•*分闸功能测试:检查线圈脱扣系统的故障。
•断路器双端接地运行方式下的断路器性能测试(BSG)。双端接地下,可同时测量6个主断口的操作时间和电阻值。
•采样频率:*大50KHz
•*长测量时间:211s
•断口的直阻测量功能(200A)
•断口的动态电阻测量功能(DRM)
•无线蓝牙控制和操作功能
•曲线显示:主断口时间曲线,辅助触点时间曲线,行程曲线,线圈电流曲线,线圈电压变化曲线,电机储能曲线,动态电阻曲线(DRM),瞬时速度曲线,瞬时加速度曲线,选相合闸测试曲线。
•曲线叠加功能:实测曲线与历史曲线的叠加。
•测试曲线的包络线功能。
•测试数据的统计和分析功能(可按照断路器型号,操作次数,日期等分类统计)。
•自动测试序列:断路器出厂前的例行测试。
•订单,测试报告的管理功能:软件内嵌Access或SQL数据库用于管理订单和测试报告。
认可:SA10是目前在现场测试设备中,在测试和分析断路器性能方面*被ABB Switchgear AB接受和认可的测试设备。
SA10断路器(开关)综合测试分析仪主要测量对象:
•特高压断路器,超高压断路器,高压断路器,中压断路器。隔离开关,快速隔离开关等。
序号 | 名称 | 单位 | 参数 |
1 | 主断口通道 | 个 | 12 |
2 | 合闸电阻预投入时间通道 | 个 | 12 |
3 | 辅助触点测量通道 | 个 | 6 |
4 | 断口直阻测量通道 | 个 | 1 |
5 | 合闸电阻测量通道 | 个 | 1 |
6 | 线圈控制通道 | 个 | 2 |
7 | 电机测量通道 | 个 | 1 |
8 | 无线蓝牙控制单元 | 个 | 1 |
9 | 传感器测量通道(可同时连接3个数字解码传感器或3个直线式模拟传感器) | 个 | 3 |
10 | 电脑连接口RS232 | 个 | 1 |
11 | 主断口测量时间范围 | S | 0-211 |
12 | 时间测量*大精度 | ms | 0.01 |
13 | 传感器通道 |
|
PPR2500 ;5-10KΩ电阻 |
14 | 传感器通道输入电压(DC) | V | 5 |
15 | 断口直阻测量范围 | μΩ | 0-1000 |
16 | 断口直阻测量精度 | μΩ | ±2μΩ |
17 | 断口直阻测量电流 | A | 200 |
18 | 电机电流测量范围(AC/DC) | A | 0-50 |
19 | 电机电压测量范围(AC/DC) | V | 0-300 |
20 | 线圈电流测量范围(AC/DC) | A | 0-30 |
21 | 线圈电压测量范围(AC/DC) | V | 0-300 |
22 | 线圈触发响应时间 | μs | <20 |
23 | 合闸电阻测量范围 | Ω | 0-5000 |
24 | 采样频率 | Hz | 10-50000 |
25 | 环境操作温度 | °C | -20°-+50° |
26 | 环境储存温度 | °C | -40°-+70° |
27 | 相对湿度 |
|
0%-97% |
28 | 无线蓝牙连接控制 | 米 | 100 |
29 | 尺寸 | mm | 458x331x153 |
30 | 重量 | Kg | 11.6 |
31 | 满足的标准 |
|
IEC1000-4-2 L4 IEC1000-4-3 L3 IEC1000-4-4 IEC1000-4-5 |
1 | 双端接地测试功能单元 |
|
应用于双端接地运行方式下的断路器测试。可同时对6个断口的时间进行测量,包括6个断口的直阻测量 |

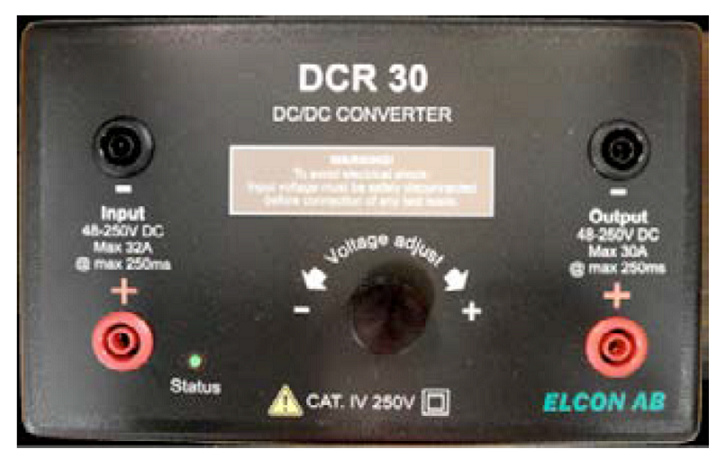

2 | 电压调节单元 |
|
对输入的直流电源电压进行调节,适用于断路器低电压的检测 |
3 | 选相合闸测量单元 | 检测带选项合闸功能装置的断路器是否在过零点动作。 | |

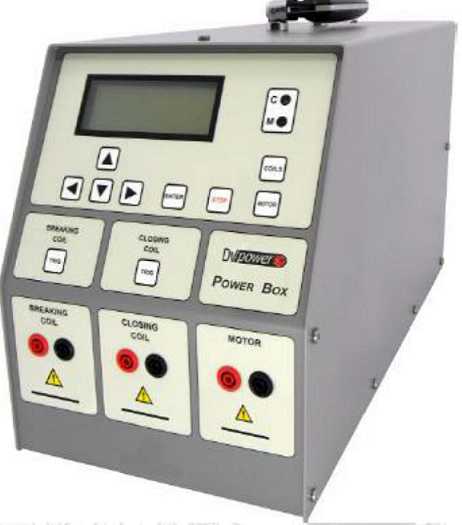

4 | BSP50D直流电源 |
|
输入220VAC;输出0-300VDC,可作为一般的直流电源使用,也可对断路器进行低电压测试(手动,自动调压功能) |

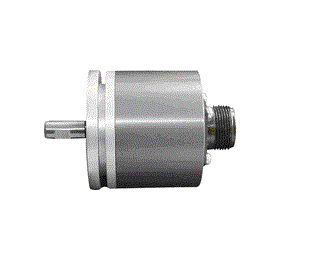

5 | 旋转式数字解码器 | 高精度数字旋转传感器 | |

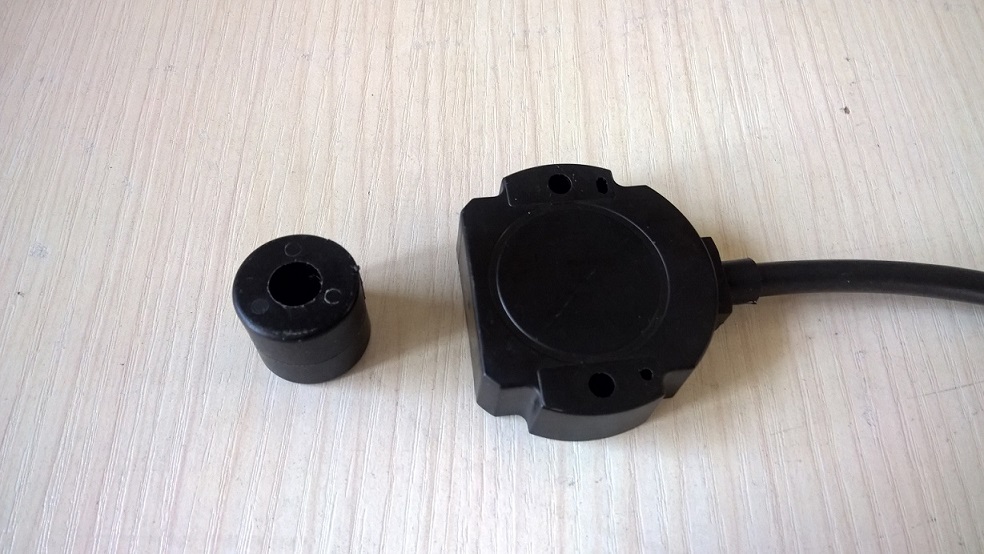

6 | 旋转式非接触式数字解码器 |
|
微型非接触式旋转数字解码器,适用狭小空间的断路器测试。 |

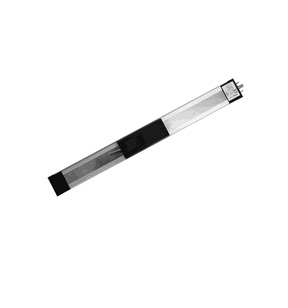

7 | 模拟直线传感器 |
|
HMA-A(B)系列专用测速支架。 |
8 | ABB专用测速支架 |
|
HPL系列;LTB系列专用测速支架 |

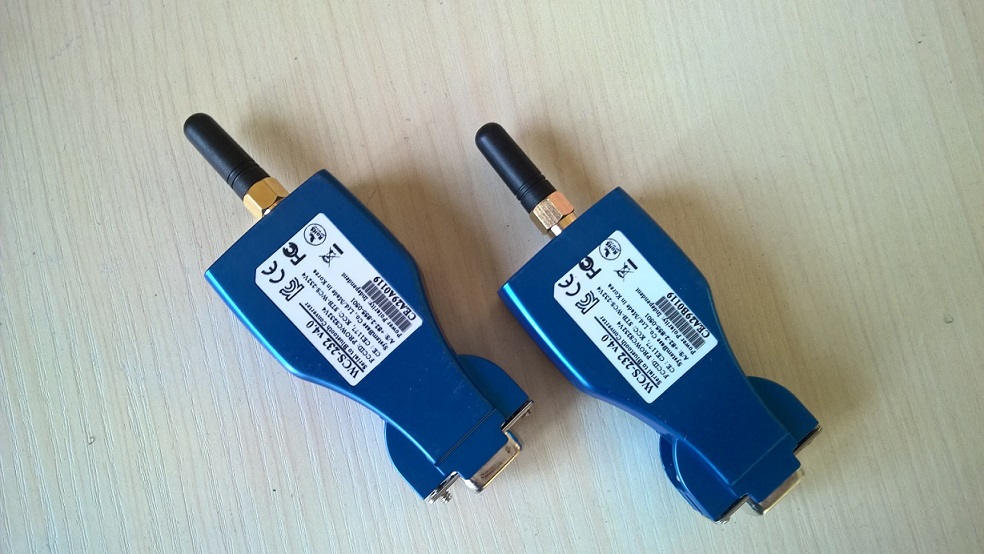

9 | 无线蓝牙(100米) |
|
测试者可远离被测试断路器,保护测试者的人身安全 |

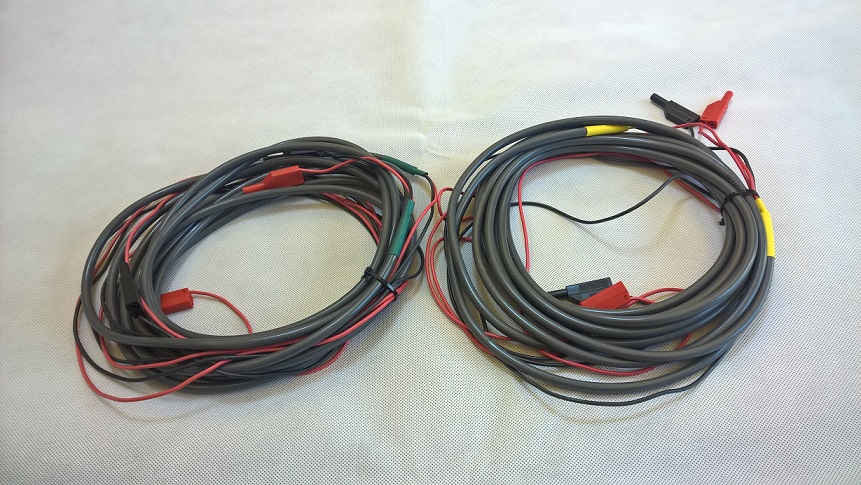

10 | 断口测试线 |
|
|

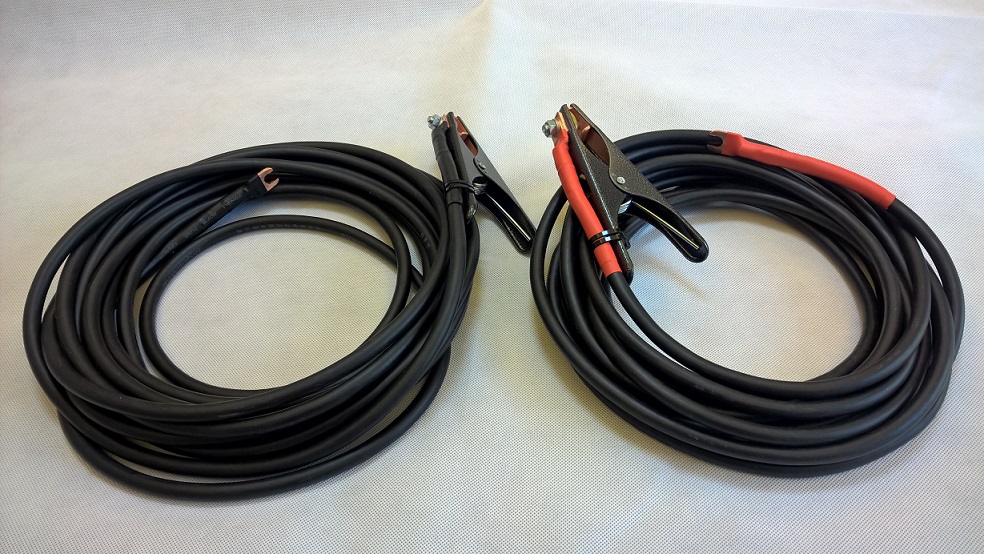

11 | 直阻测试线 |
|
|

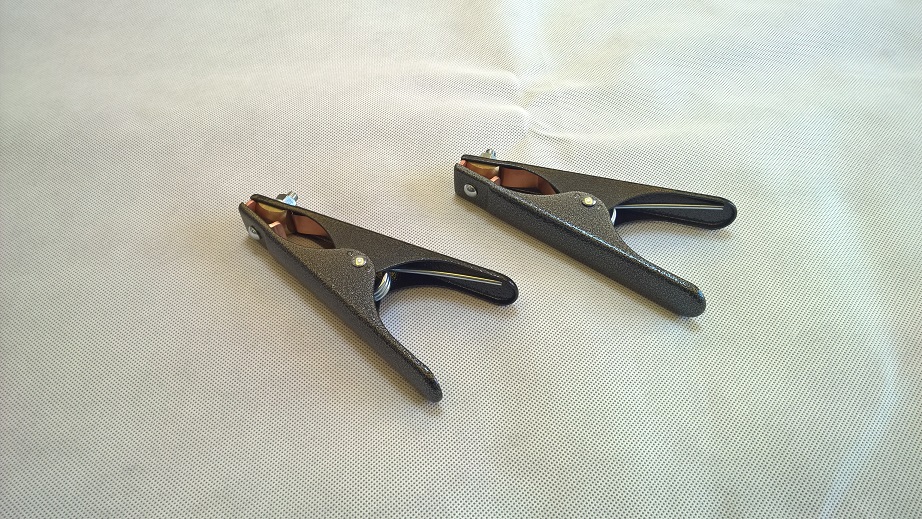

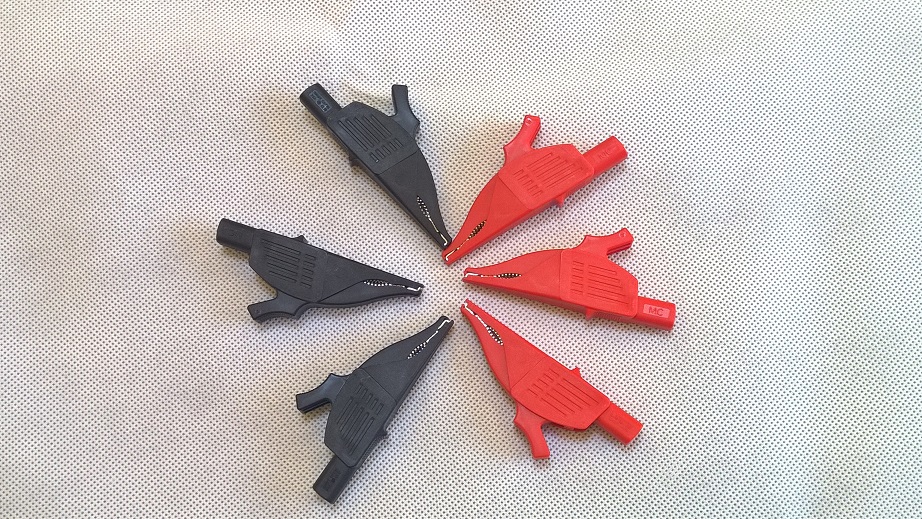

12 | 断口测试线夹 |
|
|
13 | 200A DC电流测试线夹 |
|
|

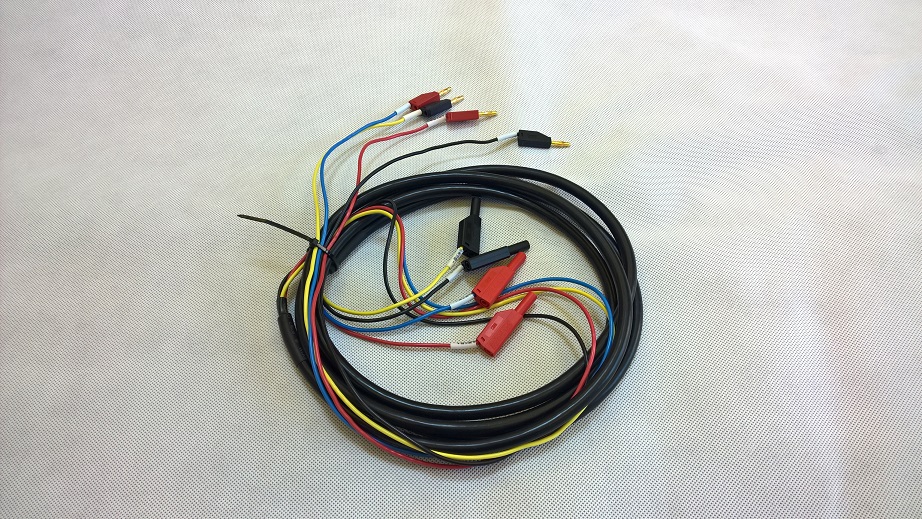

14 | 线圈控制线 |
|
|
