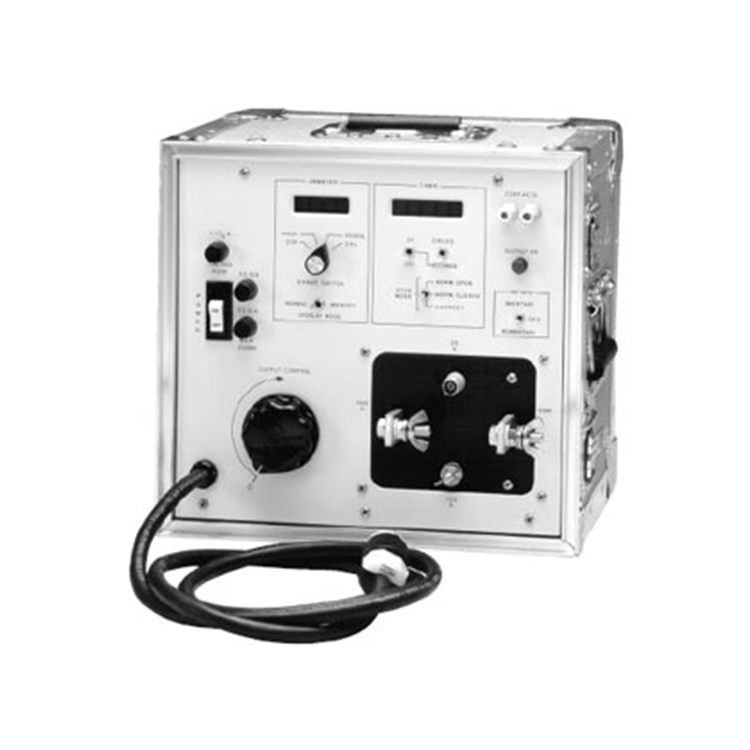

美国Megger CB-832断路器测试仪-爱仪器仪表网

美国Megger CB-832断路器测试仪由爱仪器仪表网代理，本产品是高*度的断路器测试仪，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•CB-832是一个高电流断路器和过载继电器测试仪。
•CB-832的设计是通过一次电流的注入来测试断路器和过载继电器的。
•CB-832是一个测试功能完善的测试仪器，是由一个可变高电流输出和恰当的控制电路等组成的，用来测试热的、磁的或者晶体过载继电器、模壳式断路器、和接地故障跳闸设备。

产品应用：
•CB-832*常见的一个应用是校准磁过载继电器，一般用于保护空气调节系统。通过提供高达1000A的电流去模拟过载状况，也可以通过提供高达500A的电流去测试磁过载继电器的时间延迟特性。
•CB-832按照推荐的测试程序，以三倍于额定电流来测试设备的时间延迟特性，它能通过提供高达225A的电流测试热过载继电器和模拟式断路器的时间延迟特性。
•测试一个瞬时跳闸元件时，在很短的周期内需要一个高电流，例如，仪器将在很短的时间内提供一个高达1800A的电流通过一个额定225A的模壳式断路器。另外它还可以检验电流互感器的比率和测试面板上的电流表和电压表。

特性和优点：
•数字式内存表：高*度，里面有一个模块可以让你直接读出测试仪的短期电流并且把这些数据存储在模块中。
•数字式多量程计时器：晶体控制，高*度，其计时*到1ms。
•高输出电流：可在225A的断路器上瞬时产生1800A的电流
•固态输出启动电路：固态输出启动电路设计使维护时不需要直接接触仪器
•保护：过载和短路保护被集成在一起
•外观：结实坚固的塑料壳用来在仪器运输和存储中保护仪器，其带有移动手柄和可抽取式盖。内有一个空间用来存储测试导线。

产品特点：
•数字内存表
•数字多量程计时器
•高电流输出
•晶体输出启动电路

输入(指定一个):	120 V 或者 240 V, 50/60 Hz
输出
输出量程：	输出电流连续可调，适应不同的电路电阻: 0 到 500 A 在大 3.5 V 0 到 125 A 在大 14 V 0 到 25 A 在 *大 70 V
输出率:	输出电路是特为提供一个短期过载而设计的。上述输出量程将提供几倍于额定电流的电流，使产生的输出电压能够推动想得到的电流（通过测试电路的电阻）。本测试仪能够产生3倍于额定电流来测试设备的延时特性，此外，在进行瞬间跳闸实验时，可在500A的罐式断路器上瞬时产生1000A的电流.。在测试额定电流225A设备的时间延迟特性时，推荐使用三倍额定电流来进行电流测试（675A）。在进行瞬时跳闸测试时，他能提供一个高达1800A的电流通过额定225A的模壳式断路器。
过载性能：	为了扩大仪器的使用范围，特做了一个能在很短的周期内产生一个超过额定电流的设计，因为输出电流的大小是由负载电路的电阻决定的，而产生的输出电压必须能够推动想得到的电流，是通过测试电路的电阻和连接导线实现的。
输出启动电路：	本测试仪使用了一个固态输出启动电路。为了提高可靠性和在维护时不需要直接接触仪器，这个电路使用一个三端双向可控硅开关元件替代电流接触器去启动输出。
输出启动控制电路：	启动控制电路提供瞬间和持续模式来控制输出周期。其瞬时模式用在输出是一个很短的周期内。瞬时跳闸实验*是用瞬时模式或者为了避免在有实验电流时被测设备毁坏或者过热而进行的实验。在持续模式中，输出持续增大直到自然断开，或者在进行计时实验时需要被测设备同时出现计时器停止，和持续变大输出后停止。
使用说明
电表：	为了测出输出电流，测试仪集成了一个模块，可以让你直接读出测试仪的短期电流，并且把这些数据存储在模块中。
操作模式（开关选择）：	记忆模式常规模式
数字显示器：	31⁄2个数字LED显示器显示，总长度7.62mm，数字量程（开关选择）0 到 19.99/199.9/1999 A/3.00 kA。
持续*度（整个电表系统）：	读数±1% , 高量程±1 , 低量程±1。
计时器：	一个固态数字计时器测试实验所用的时间用秒读或周期方式显示。它使用晶体控制振荡器，因此它的*度是不由线周期来决定的。
数字显示器：	5个数字LED显示器显示总长度7.62mm
量程（开关选择）：	读数±0.005%，量程 ±1
计时器控制电路：	这个电路自动启动计时器，在实验进行中输出如果增大，将自动停止计时器。简单的通过旋转旋钮选择以下模式来适应各种不同的工作环境。
电流触发：	用来测试和监视没有辅助接触的设备，例如一个单相断路器，输出电流中断时计时器停止工作。
常闭模式：	用来测试一个带有常闭触点的设备。当触点打开时计时器停止工作，输出持续增大。
常开模式：	用来测试一个带有常开触点的设备。当触点关闭时计时器停止工作，输出持续增大。
尺寸：	356 H x 368 W x 343 D mm
重量：	34.1 kg

CB-832 120V输入	CB-832-115
CB-832 230V输入	CB-832-230
定时导线 1.5m（1）	1282
导线包（1）	684008
电流导线 1.5m（1）	16295
电流导线 1.2m（1）	9311
保险丝 12A，250V，MDA（5）	9312
保险丝 0.125A，250V，MDL（5）	981
使用手册	9841
