美国Vanguard CT-7000 S3数字断路器分析仪由爱仪器仪表网代理，本产品是先锋的第四代超高压断路器分析仪。可通过测量主触点和电阻器接触时间来充分分析断路器的性能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

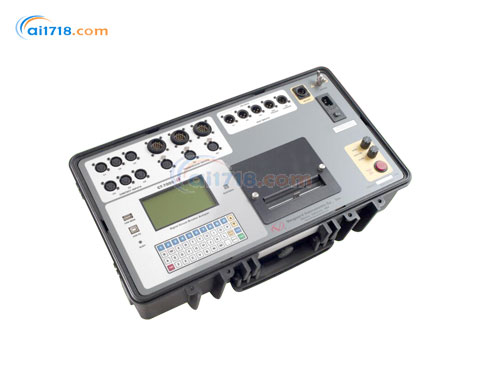

CT-7000 S3数字断路器分析仪简介：
•CT-7000 S3是先锋的第四代超高压断路器分析仪。
•CT-7000 S3具有3个（零件编号9021-UC）或6个接点定时通道（零件编号9100-UC）。
•CT-7000 S3可通过测量主触点和电阻器接触时间来充分分析断路器的性能。
•速度，超程，反弹和接触。接触和运动分析都可以在所有断路器操作（开，关，开 - 关，关 - 开，开 -关 - 开）上执行。 CT-7000 S3的时间窗口可在1秒，10秒和20秒之间选择。

CT-7000 S3数字断路器分析仪特点：

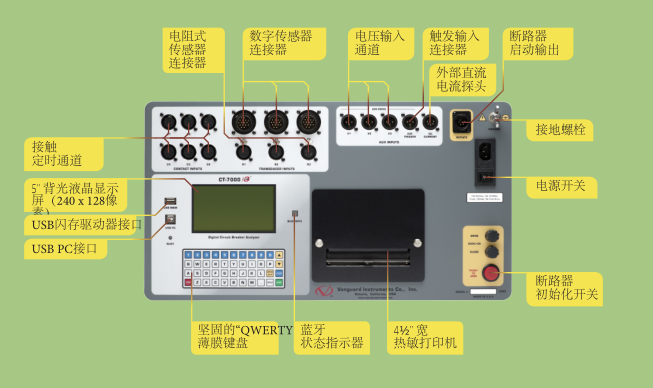

CT-7000 S3数字断路器分析仪-1

接触时间输入
•CT-7000 S3的干触点定时通道（*多6个通道）用于定时断路器主触点。每个主触点定时通道能够检测主触点和插入电阻的接触时间。定时结果以毫秒和周期显示。

断路器行程和速度
•CT-7000 S3上有三个专用的数字行程传感器通道，用于测量电路断路器触点行程，速度，超行程和反弹。使用Vanguard数字行程传感器时，不需要进行校准和设置。断路器触点速度根据触点在一段时间内的行程计算得出。计算速度的特殊公式也适用于CT-7000 S3。一个特殊的功能也可用于“慢关闭”测试断路器并获得测试结果报告。

电阻器类型
•传感器输入
CT-7000 S3提供3个电阻式传感器输入通道。这些输入通道用于连接任何电阻式传感器，以监测断路器的运动。传感器电阻范围从200欧姆到10K欧姆。

•电压监测通道
CT-7000 S3具有三个电压监视输入通道（V1，V2和V3）。V1电压通道专用于监视分站DC供电或线圈电压（0-255 V，DC或峰值AC）。标称和*小直流电源电压水平被记录和打印在表格报告中。显示直流电源的模拟波形绘制在图形报告上。两个数字电压输入通道V2和V3专用于监视电压开/关状态是否存在断路器辅助开关。显示V2和V3活动的数字波形绘制在图形报告上。 V2和V3活动的三个定时事件被记录并打印在列表报告中。

开/关线圈电流
•监控
一个内置的霍尔效应传感器记录开/关线圈的电流幅度和波形。断路器的线圈电流波形，实际上是线圈性能“指纹”或“电流曲线”，可以用作分析断路器性能的诊断工具。

断路器启动功能
•内置的固态启动装置用于操作CT-7000 S3的断路器。操作模式包括OPEN，CLOSE，OPEN-
CLOSE，CLOSE-OPEN和OPEN-CLOSE-OPEN。可通过使用可编程的延迟时间（以毫秒为单位）或通过检测特定的断路器触点状态来启动多种操作，如开 -关，关 - 开，开 - 关 - 开。记录断路器线圈的电流幅度和波形，并可以打印在热敏打印机上。

计算机接口
•CT-7000 S3可以通过USB或可选的蓝牙接口进行电脑控制。基于Windows的断路器分析软件随每个单元提供。使用这个软件，断路器可以在PC上定时。可以从CT-7000 S3中检索测试记录，然后将其存储在PC上，以供将来分析和重新生成。电路断路器测试计划也可以在PC上
创建并传送到CT-7000 S3。另外，测试记录可以自动导出为Excel，PDF和XML格式。

内置热敏打印机
•CT-7000 S3内置的4K“宽幅热敏打印机可以以表格和图形格式打印断路器触点分析结果。

用户界面
•CT-7000 S3具有背光图形LCD屏幕（240x 128像素），可在阳光直射和低照度下观看。一个坚固的44键“QWERTY”式薄膜键盘用于控制单元和输入信息。

诊断功能
•CT-7000 S3可以对其内部电子装置进行诊断。可以执行诊断来验证连线电缆连接并测试行程传感器的电子元件。

内部测试记录和测试
•计划存储
CT-7000 S3使用闪存在内部存储多达200条测试记录。测试记录可以在设备内置的4.5“宽热敏打印机上调用和打印，测试记录也可以通过USB端口或蓝牙（可选）传输到USB闪存驱动器，或者通过附带的Windows 基于软件。
在CT-7000 S3的闪存中*多可以存储100个断路器测试计划。测试计划由所有断路器性能规格（接触时间，冲程，速度等）组成。当测试计划与定时测试一起使用时，通过将实际性能与存储的测试计划中的规格进行比较来生成合格/不合格报告。测试计划可以从USB闪存驱动器传输到CT-7000 S3，也可以通过USB端口或蓝牙（可选）从PC传输到CT-7000 S3。

CT-7000 S3数字断路器分析仪可选功能：
“ 在线” 定时模式
•除传统的离线定时模式外，CT-7000 S3还提供可选的三相“在线”定时模式。在这种模式下，CT-7000 S3捕捉断路器的跳闸或闭合时间，跳闸/闭合线圈电流“指纹”以及断路器仍在使用中的电源电压。跳闸/关闭时间导出从脱扣时间或闭合线圈开始到由AC钳位电流传感探针检测到的断路器的套管电流断路器。跳闸/关闭电流波形也可以通过一个外部钳位直流电流探头捕获。
•“在线”定时模式可以在很少或没有停机时间的情况下检测断路器的运行情况。在此模式下，断路器的*跳闸操作时间被捕获。如果断路器在长时间的使用中并且处于关闭位置，断路器的*跳闸时间可能由于粘性机制而变慢。“在线”模式在这种情况下非常有用，因为传统的断路器定时可能不会检测到这种情况，因为在*次定时测试之前可能发生过几次操作。

双地面测试模式
•通过可选的双重接地测试模式，CT-7000 S3可以测量套管两侧接地的CB接触时间。钳式探头连接到CB安全接地带的一侧，交流信号连接到该带上。探头上的传感器将检测到CB触头断开或闭合时感应的交流信号的变化。

蓝牙接口
•可选的蓝牙接口可用于无线连接CT-7000 S3与PC。

CT-7000 S3连接
CT-7000 S3数字断路器分析仪-2

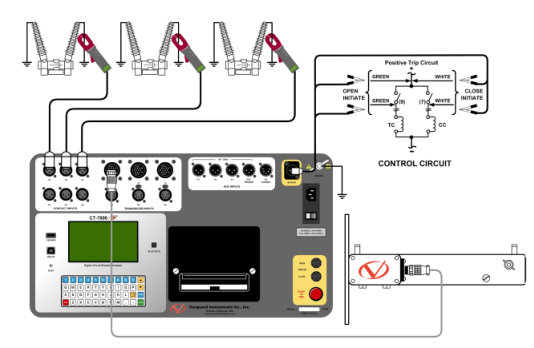

典型的CT-7000 S3 连接
CT-7000 S3数字断路器分析仪-3

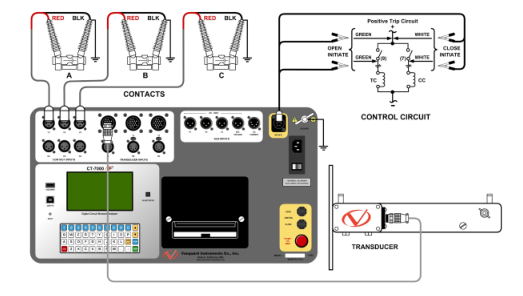

可选双地线测试模式的连接
CT-7000 S3数字断路器分析仪-4

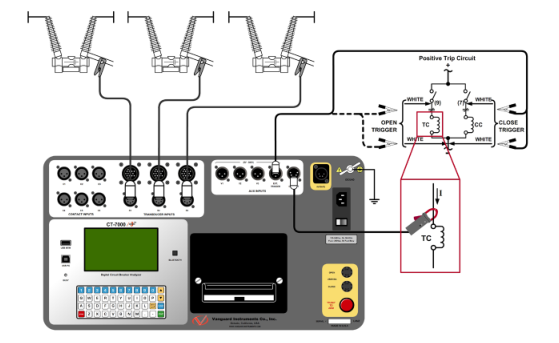

连接可选的在线计时模式

物理规格	尺寸: 21K”W x 8”H x 14” D (53 cm x 20 cm x 35 cm) 重量: 15 lbs. (6.8 Kg)
输入功率	3 A, 100 ¬ 240 Vac, 50/60 Hz
干触点输入	3个频道（9021-UC）或6个频道（9100-UC）。每个通道可以检测到主触点和电阻器的接触时间。
计时窗口	1秒，10秒或20秒
定时分辨率	±1微秒@ 1秒持续时间，±10微秒±500微秒。持续时间，20秒±1.0毫秒。持续时间
定时准确度	0.05％读数±0.05毫秒@ 1秒持续时间
干触点检测范围	关闭: 少于20 ohms; 开启: 大于5,000 ohms
电阻检测范围	50 ¬ 5,000 ohms
触发输入电压	开/关: 24 ¬ 300 V, dc or peak ac
干接点输入保护	所有触点输入都接地，直到测试。输入通道也可以防止静电放电。
断路器操作	启动打开，关闭，开闭，关 - 开，开闭开
电压传感输入范围	V1：模拟输入; 0¬250 V直流或峰值交流; 灵敏度±1 V; 记录和打印电压电平 V2和V3：电压有/无检测器输入; 24¬255 V直流或峰值交流; 记录并打印3个计时事
断路器启动容量	30 A, 250 V ac/dc max
电阻式传感器输入	3通道，200欧姆¬10 K欧姆
数字行程传感器输入	3个数字行程传感器通道; 线性范围：0.0～60.0 in（±0.01 in）; 旋转范围：0¬360度（±0.36度）
启动电流度数范围	一个非接触霍尔效应传感器，0～20安培范围，直流到5赫兹交流
接触位移点差	测量“慢关”的接触点距离; 结果可以打印
显示	5" 背光液晶显示屏（240 x 128像素）;可以在明亮的阳光和低光照下观看
内部测试记录存储	可存储200条测试记录和100条测试计划
打印机	内置4K“宽幅热敏打印机，可同时打印图形触点行程波形和列表测试结果
外部数据存储	USB闪存驱动器接口，用于外部存储测试记录和测
pc 软件	购买价格包括基于Windows®的断路器分析软件（VCBA S2）。软件更新可在不收取额外费用
电脑接口	一个USB端口，可选的蓝牙接口
安全	设计符合UL 6101A-1和CAN / CSA C22.2 No 1010.1-92标准
湿度	90°RH，40°C（104°F），无冷凝
温度	操作: -10°C to +50°C (+15°F to +122°F) 存储: -30°C to +70°C (-22°F to +158°F)
海拔	2,000米（6,562英尺）到完整的安全规格
线缆	20米（6.1米）触点导线，30米（9.1米）触点导线延长线，20米（6.1米）控制和电压电缆，25米（7.6米）数字传感器电缆，USB电缆，电源线，接地电缆
options	运输箱（可用于CT-7000 S3和旅行传感器）, 在线定时模式，双地面测试模式，蓝牙接口
保证	一年零件和人工
注：以上规格在标称电压和环境温度+ 25°C（+ 77°F）下有效。规格如有更改，恕不另行通知。
