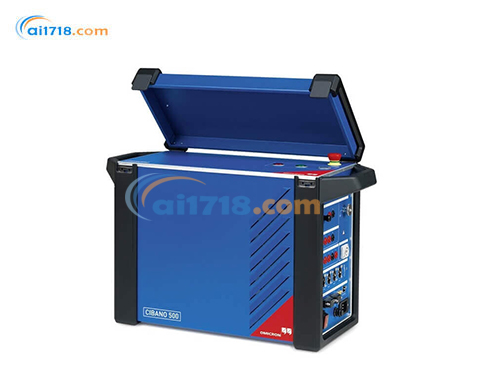

奥地利OMICRON CIBANO 500 中高压断路器的三合一测试系统-爱仪器仪表网

奥地利OMICRON CIBANO 500 中高压断路器的三合一测试系统由爱仪器仪表网代理，本产品把微欧仪、时间分析仪和线圈与电机电源集成在一个仪器中。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CIBANO 500中高压断路器的三合一测试系统产品简介：

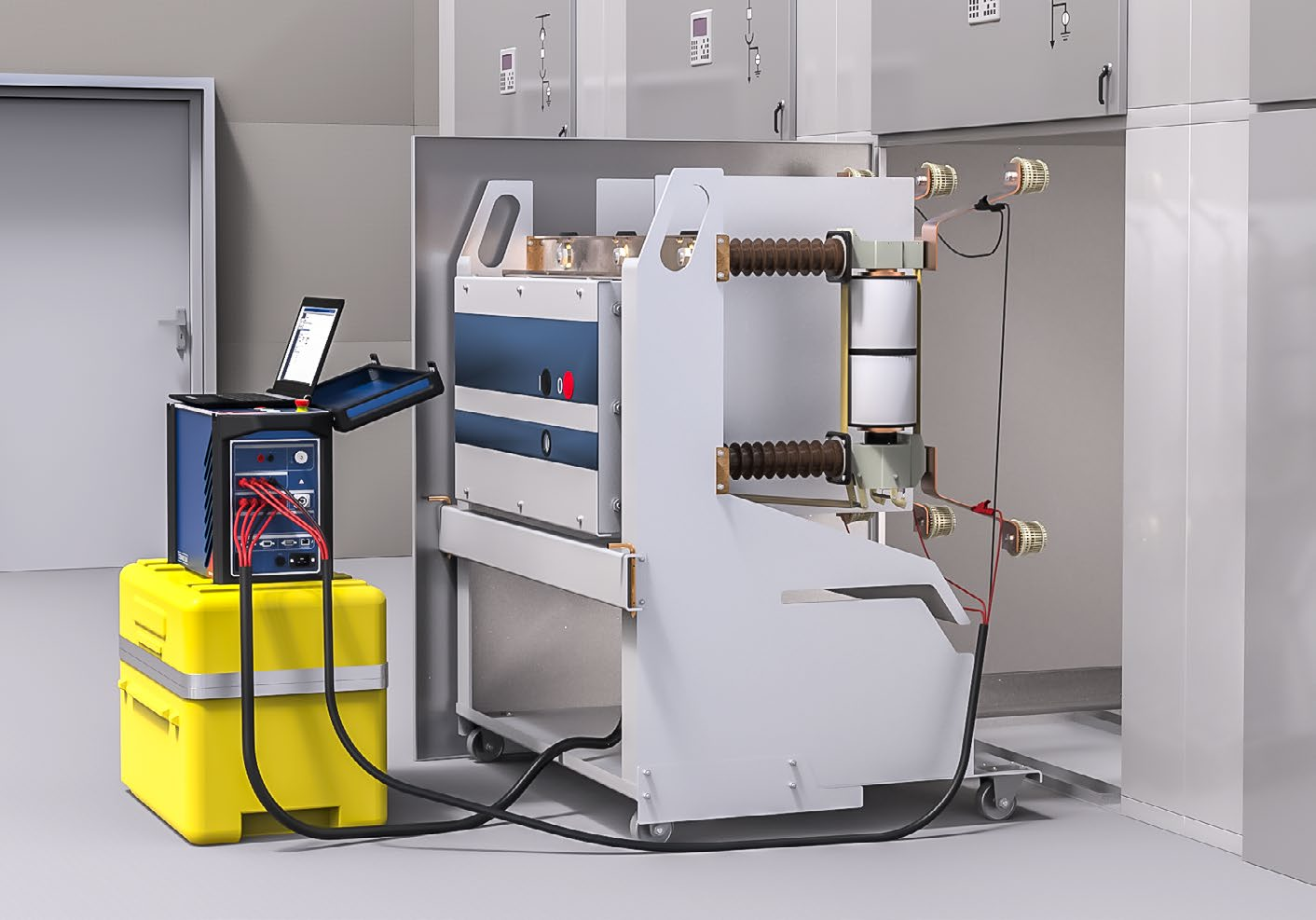

•CIBANO 500中高压断路器的三合一测试系统在没有站用电池可用的条件下都可以完成断路器的所有重要测试。
•CIBANO 500中高压断路器的三合一测试系统可以测试各种类型的断路器（中、高压断路器，外壳带电设计方式和外壳接地设计方式）。
•CIBANO 500中高压断路器的三合一测试系统采用了全球独有的接线技术，大大地减少了接线工作并缩短了测试所需要的时间。
•CIBANO 500中高压断路器的三合一测试系统的OMICRON 的 Primary Test ManagerTM（PTM）测试软件提供了便捷的操作方式，并为用户提供一个包括所有已完成测试在内的清晰的综合报告。
•CIBANO 500中高压断路器的三合一测试系统创新性的附件可以用来扩展测试的范围并增强测试过程中的安全性。

CIBANO 500中高压断路器的三合一测试系统主要功能

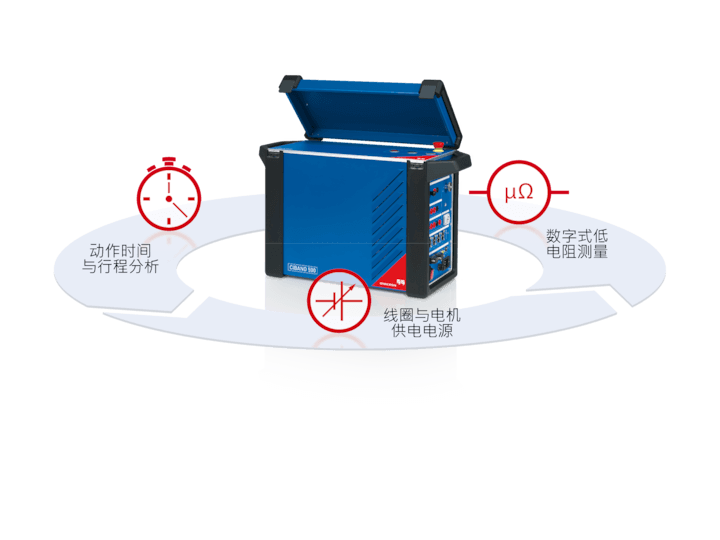

•三合一系统：微欧仪、时间分析仪和交、直流电源
•一个系统即可以完成外壳带电设计方式或者外壳接地设计方式的中、高压断路器的测试
•接线工作少
•为所有测试生成一个结构清晰的报告
•断路器测试文件库
•轻便的测试系统（20 kg）

CIBANO 500中高压断路器的三合一测试系统产品应用
•CIBANO 500 可以完成所有断路器的下述 5 项标准测试：
•静态接触电阻测试（微欧测量）
•时间测试
•线圈和电机电流分析
•*小启动值测试
•低电压条件测试

CIBANO 500规格
集成电源的功率输出
频率	DC / 15 Hz ...400 Hz
功率	Vmains	P30s	P2h
	> 100 V	1500W	1000W
	> 190 V	3200W	2400W
集成电源的电流/电压输出¹
信号源	范围	Imax，30 s1	Imax，2 h1
DC	0...±300V	27.5A	12A
DC	0...±150V	55A	24A
AC	0...240V	20A	12A
AC	0...120V	40A	24A
用于控制跳闸或合闸线圈的命令
每通道电流⁵	占空比
6 Aeff AC 或 DC	持续
15 Aeff AC 或 DC	20 s 打开 80 s 关闭
30 Aeff AC 或 DC	10 s 打开 190 s 关闭
40 Aeff AC 或 DC	200ms
用于点击电源的命令
每通道电流⁵	占空比
24 Aeff AC 或 DC	持续
40 Aeff AC 或 DC	20 s 打开 80 s 关闭
55 A DC	10 s 打开 190 s 关闭
来自站用电池的电压输入 (CAT III²)
信号源	范围	准确度³
DC	0...420V	0.5 % rd + 0.5 % fs
AC	0...300V	0.5 % rd + 0.5 % fs
电压测量 (CAT III⁴)
信号源	范围	准确度³
DC	0 ...300 V	0.1 % rd + 0.05 % fs
AC	0 ...300 V	0.03 % rd + 0.01 % fs
DC	0 ...3 V	0.1 % rd + 0.05 % fs
DC	0 ...300 mV	0.1 % rd + 0.1 % fs
DC	0 ...30mV	0.1 % rd + 0.1 % fs
电流测量
信号源	范围	准确度³
DC	0 ...55 A	0.1 % rd + 0.2 % fs
AC	0 ...40 A	0.1 % rd + 0.1 % fs
电阻测量
范围	电压范围	注入电流	准确度³
0.1 μΩ ... 300 µΩ	30mV	100A	0.2 % rd + 0.1 μΩ
0.5μΩ ...3mΩ	300mV	100A	0.2 % rd + 0.5 μΩ
5 μΩ ...30 mΩ	3V	100A	0.2 % rd + 5 μΩ
50 μΩ ...300 mΩ	3V	10A	0.2 % rd + 50 μΩ
辅接点输入 (CAT III⁴)
辅接点输入类型	干接点或*大 300 V DC 的电压（湿）
*大采样速率	40kHz
*小分辨率	25 μs
电源
电压	标称值： 100 V ...240 V AC 允许值： 85 V ...264 V AC
电流	标称值： 16 A
频率	标称值： 50 Hz / 60 Hz 允许值： 45 Hz ...65 Hz
电源熔丝	自动断路器电磁过流跳闸 I > 16 A
功率消耗	持续：< 3.5 kW 峰值：< 5.0 kW
接口
数字	1 × 以太网、1 × 串行、2 × 安全可选 EtherCAT® 模块：4 × EtherCAT® 可选辅助模块：1 × EtherCAT®
模拟量	1 × 模拟量输入 (V IN) 3 × 模拟量输入/模拟量输出/开关量输入 (A) 4 × 模拟量输入/模拟量输出 (B) 可选辅助模块：3 × 开关量输入 (C)
环境条件
温度	工作：-10 °C ...+55 °C / +14 °F ...+131 °F 存放：-30 °C ...+70 °C / -22 °F ...+158 °F
相对湿度	5 % ...95 %，无冷凝
*高海拔	工作：2000 米 / 6550 英尺，*高 5000 米 / 16400 英尺（限制规格，根据脚注 2 和 4）存储：12000 米 / 40000 英尺
机械参数
尺寸	580 × 386 × 229 毫米 / 22.9 × 15.2 × 9.0 英寸（宽 = 464 毫米 / 18.3 英寸，无把手
重量	20 kg / 44.1 lbs（主机集成供电电源）
设备可靠性
冲击	IEC/EN 60068-2-27，15g/11ms，半波正弦，每轴 3 次冲击
振动	IEC/EN 60068-2-6，频率范围： 10 Hz 到 150 Hz，连续加速 2 g (20 m/s2 / 65 ft/s2)，每轴 20 周波
PC要求
操作系统	Windows 10TM 64 位 Windows 8.1TM 64 位 Windows 8TM 64 位 Windows 7TM SP1 64 位
CPU	多核系统，2 GHz 单核系统，2 GHz
RAM	4 GB
硬盘	5 GB空间
存储设备	DVD-ROM 驱动器
图形适配器	Super VGA (1280 × 768) 或更高分辨率的视频适配器和显示器
接口	以太网 NIC / USB 2.0
Microsoft®软件	Microsoft Office® 2016, 2013, 2010 或 2007
