瑞典DVPower CAT-H断路器分析仪/计时器-爱仪器仪表网

瑞典DVPower CAT-H断路器分析仪/计时器由爱仪器仪表网代理，CAT-H是一款用于断路器状态评估的数字仪表。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

CAT-H断路器分析仪/计时器简介：

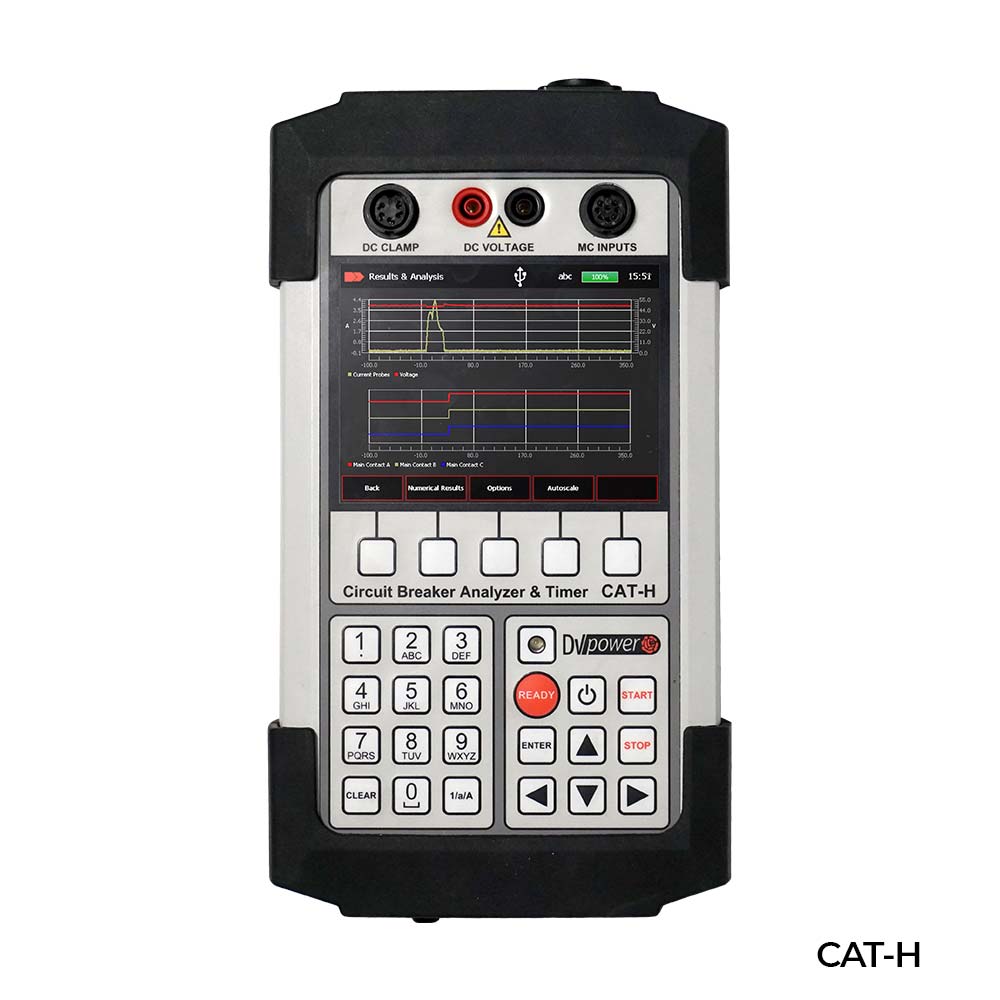

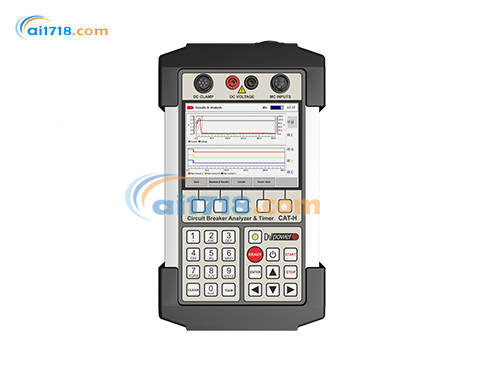

•CAT-H手持式断路器分析仪和定时器CAT-H是一款用于断路器状态评估的数字仪表。
•CAT-H记录主电弧触点，直流变电站电池电压，控制开闭线圈并记录电流的时序图。
•CAT-H定时通道记录主触点的闭合和打开。并可测量预插入电阻（如果存在于断路器中）的电阻值。
•CAT-H显示数字和图形结果（它可以覆盖多达4个记录的图形形式）。这通过比较所获得的测试结果，能够快速现场分析潜在缺陷。

CAT-H断路器分析仪/计时器特点：
•便携(1,4 kg / 3.1 lbs)
•内置电池供电
•在线测量 (*次测试)
•离线测量
•交流电压和交流电流测量
•触摸屏彩色显示器145毫米（5.7英寸）
•现场测试结果分析（以图形形式覆盖多达4条记录）
•测试结果分析与比较使用DV-Win软件从其他CAT仪器获得的结果

CAT-H提供了不同操作模式的简单选择：
•Trip (O)
•Close (C)
•Tripfree (CO)
•Reclose (O-C)
•Close-Trip (C-O)
•Trip-Close-Trip (O-C-O)
•线圈控制

断路器操作可以根据测试条件以不同方式（例如从控制室，通过本地开关或在外部由测试设备）启动。多个时间测量触发器可用于记录各种测试条件下的测量：
•线圈控制通道
•直流电流钳通道
•直流电压通道

CAT-H是一种用于记录和分析的强大诊断工具：
•开/闭线圈控制
•主电弧触点动作
•辅助触点动作
•直流电源电压接入
•控制电路布线的完整性

CAT-H断路器分析仪/计时器应用：
•预插入电阻的电阻测量（如果存在于断路器中）。
•定时测量3个主触点（每相1个中断）和辅助触点
•线圈电流的测量和图形显示
•线圈控制（内置）用于操纵断路器的开闭线圈。
•通过以数字和图形方式呈现电压值来评估变电站电池的状态（或可能相关的其他类型的模拟信号）。

DV-Win软件
DV-Win应用软件套件提供对测试结果的采集和分析。各种测量和定时测试结果的图形化表示使用光标和强大的缩放功能进行详细分析。测试数据的颜色，网格，比例和位置均由用户控制。DV-Win支持自动单位转换（例如循环到秒或毫米到英寸）。测试记录可以导出为.cath文件格式以供进一步分析。

DV-Win 主要功能
•下载数据至电脑
•采集和分析测试结果
•测试结果可以被查看，编辑，保存，打印和导出
•查看并叠加多个图形，以便轻松进行测试结果比较
•使用两个光标选择测量点和间隔
•缩放和平移图形功能
•特定的测试序列设置

•测试结果图的自定义配置

CAT-H订购信息
Instrument with included accessories	Article No
Handheld Circuit Breaker Analyzer &Timer CAT-H with DV-Win software including USB stick and mini USB cable,Resistive touch pen and Plastic transport case	CATH000-N-OC
Mains power cable with power supply adapter	CATH000-N-OC
Standard accessories	Article No
Main contacts cable set 8 m(26.3 ft)with alligator clamps(A1)	CMP-08-SETA1
Main contacts connection 3x1 m(3.3 ft)and ground 2 m(6.6 ft)cable with alligator clamps (A1)	MC-CG-0302A1
Coil control cable 5 m(16.4 ft)with banana plugs	CO-05-00C5B1
Test probe with grip jaws (black)(x 2	TESTPR-GJ-B0
Test probe with grip jaws (red)(x 2	TESTPR-GJ-R0
Coil supply cable set 2x5 m 2,5 mm²(16.4 ft,13 AWG)with banana plugs	C2-05-02BPBP
Dolphin clip (black)(x 2	DOLPIN-CL-B0
Dolphin clip (red)(x 2)	DOLPIN-CL-RO
Voltage sense cable set 2x5m 2,5 mm²(16.4 ft,13 AWG)with banana plugs	S2-05-02BPBP
Jumper cable 1x15 cm 2,5 mm²(0.49 ft,13 AWG)with banana plugs with retractable isolation (red)(x 3)	JCR-15-2RFRP
Jumper cable 1x15 cm 2,5 mm²(0.49 ft,13 AWG)with banana plugs with retractable isolation (black)( x 3)	JCB-15-2REBP
Cable bag	CABLE-BAG-00
Optional accessories	Article No
Main contacts cable set 10 m (32.8 ft)with alligator clamps(A1)	CMP-10-SETA1
Main contacts cable set 8 m(26.3 ft)with alligator clamps(A2)	CMP-08-SETA2
Main contacts cable set 10 m (32.8 ft)with alligator clamps (A2)	CMP-10-SETA2
Main contacts cable set 8 m(26.3 ft)with SCT clamps	CMP-08-SETST
Main contacts cable set 10 m(32.8 ft)with SCT clamps	CMP-10-SETST
Main contacts cable set adapter 3 m (9.8 ft)	CMPA-03-SETO
Main contacts cable set adapter 5 m(16.4 ft)	CMPA-05-SETO
Main contacts connection 3x1 m (3.3 ft)and ground 2 m(6.6 ft)cable with alligator clamps(A2)	MC-CG-0302A2
Main contacts connection 3x1 m(3.3 ft)and ground 2 m(6.6 ft)cable with SCT clamps	MG-CG-0302ST
Current clamp 30/300 A power supplied from the instrument with extension 5 m(16.4 ft)and adapter	CACL-0300-09
Small current clamp 10/100 A with internal battery power supply with extension 5 m(16.4 ft)and adapter	CACL-0100-00
Voltage sense cable set 2x2 m 2,5 mm²(6.6 ft,13 AWG)with banana plugs	S2-02-02BPBP
Voltage sense cable set 2x10 m 2,5 mm²(32.8 ft,13 AWG)with banana plugs	S2-10-02BPBP
Coil control cable 10 m(32.8 ft)with banana plugs	CO-10-00C5B1
Coil supply cable set 2x10 m 2,5 mm²(32.8 ft,13 AWG)with banana plugs	C2-10-02BPBP
Test probe with split test clamps (black)	TESTPR-SC-B0
Test probe with split test clamps (red	TESTPR-SC-R0
Fire retardant battery bag	FIR-RTBBAG-O
Li-lon battery 7,4 V 2900 mAh within a fire retardant battery bag	LION-BAT-001
Resistive touch pen	RSTCH-PEN-00
Plastic transport case for CAT-H	HARD-CASE-HH
Mains power cable EU 10 A with power supply adapter 12V/5 A	PWR-ADP5A-EU
Mains power cable NA 15 A with power supply adapter 12 V/5 A	PWR-ADP5A-NA
Mains power cable UK 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-UK
Mains power cable AU 10 A with power supply adapter 12 V/5 A	PWR-ADP5A-AU

CAT-H断路器分析仪/计时器规格
主触点输入
触点输入数	3（3×1），每相1个
每个通道检测主触点	-闭合＜1 0Ω -接触电阻范围1 0Ω至5 KΩ -开启＞5 KΩ
开路电压	20V DC
短路电流	50mA
时间测量
时间测量分辨率	0.05毫秒至10ms（采样率20kHz） 0，1毫秒2秒测试持续时间（采样率10千赫）
时间精度	读数的0. 05%
断路器
断路器操作	Close (C) Trip (O) Close-Trip (C-O) Trip-Close (O-C) Trip-Close-Trip (O-C-O)
线圈控制	开闭线圈双通道控制高达300 V DC，高达35 A DC
DC 电流钳
额定电流	300 ARMS or 450 A DCPK
测量范围	30/300 A
频率范围	DC to 20 kHz (-3 dB)
电流测量
测量范围	±35 A DC至5 kHz
精度	±（0,5％rdg + 0.1％FS）
直流电压测量
范围	±300 V
典型精度	±0.5%，RDG±0.5%FS
保证精度	±1% RDG±1% fs
其他
输入电源	12 V DC, 1 A
使用市电	90 – 264 V AC, 50/60 Hz
内置电池供电	2 x 3,7 V, 2900 mAh rechargeable Li-ion battery 正常使用8小时
显示	触摸彩屏 (5.7 in) 图形和数字结果
低电压指令	指令2014/35 / EU（符合CE）适用标准：对于I级仪器，污染等级2级
安装类别II	IEC EN 61010-1
电磁兼容性	指令2014/30 /EU（符合CE）适用标准：EN61326-1
操作温度	-10 ºC to + 55 ºC / 14 ºF to +131 ºF
储存运输温度	-40 ºC to + 70ºC / -40 ºF to +158 ºF
湿度	5 % - 95 % 无凝结
