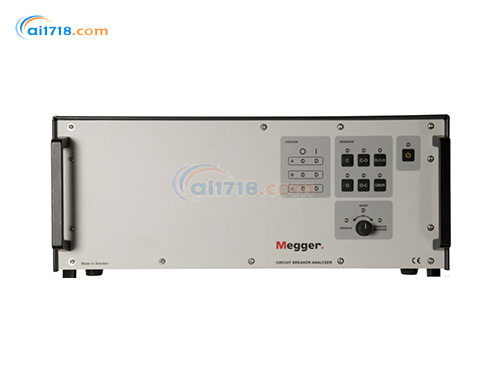

美国MEGGER TM1710断路器机械特性分析系统由爱仪器仪表网代理，本产品拥有专利的双接地技术通过在测量时通过将断路器两端接地，使测试变得更安全、更节省时间。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
TM1700系列断路器分析仪采用了旗舰版TM1800所拥使用安装在PC上的经过验证的数据管理系统和分析软有的一些革命性技术。它带有五个模块，既可通过电脑进行远程控制，也可以独立使用。所有的模块可以使用安装在PC上的经过验证的数据管理系统和分析软件CABA Win进行控制。
健全的设计提供了强大的技术，帮助用户实现高效和可靠的断路器测试。仪器所有的输入和输出都可应对高压变电站和工业环境的挑战。电气隔离的输入和输出使其可以在一个测试文件中完成所有相关的测量，消除了重新设置和连线的步骤。享有专利的两端接地测试技术 DualGround™ 通过使断路器在测试过程中两端接地，保证了测试的安全，同时节省了测试时间。
时间测量采用了拥有专利的有源干扰抑制技术，使用户即使在容性耦合的大干扰电流下也可得到准确的时间测试结果和*的预插电阻值。
一款适应性强、易于使用的软件使用户可以无需设置，旋转测试开关*可开始测试过程。操作者只需在*帮助功能界面，例如连接图上点击一次。 8英寸的彩色屏幕和一个键盘是*的人机接口界面，方便用户高效地操作此高端接口。
•四模块标配。完全独立的功能和数据获取系统，无需用户接口
•快速、安全的两端接地测试，断路器两端可 同时接地
•屏幕帮助能够显⽰接线图和测试模版向导
•所有模块都可通过电脑控制
TM1710断路器机械特性分析系统配置：
包含：
控制3通道（辅助3通道）
计时M/R 6通道
数字6通道
CABA Win
模拟3通道，DCM6通道
常规
规格在30分钟预热后成立。
系统时间基准每年偏移0.001%。
规格的改变不会引起注意。
环境
应用场合 仪器可在高压变电站和工业环境下使用
温度
操作 -20°C 到 +50°C (-4°F 到 +122°F)
储藏和运输 -40°C 到 +70°C (-40°F 到 +158°F)
湿度 5% – 95% RH，非凝结
CE 标识
EMC 2004/108/EC
LVD 2006/95/EC
常规
电源电压 100 – 240 V AC, 50/60 Hz
功率 （*大） 200 VA
大小 515x173x452 mm (20.3”x6.8”x17.8”)
重量 12 kg (26.5 lbs)
外部输入
跳闸信号输入
电压模式
输入范围：0 – 250 V AC/DC
阀值：用户软件自定义，步长 1V
接触模式
开路电压：30 V DC ±15%
短路电流：10 – 40 mA
阀值：1 – 2 kΩ
外部输出
DC 输出
常规电压源：12 V ±10%，短路电流 1.7 A 仅适用于SDRM202和DRM1800的DRM
电压模式
开路电压：12 V DC ±10%
短路电流保护：PTC 750 mA
开关电流：<750 mA，阻性负载
通信接口
USB：2.0 版通用总线
以太网：100 base-Tx 快速以太网
HMI，人机接口
CABA Local：断路器分析软件
可选语言：英语，法语，德语，西班牙语，瑞典语。提供翻译套件
显示器：高亮度SVGA 800×600触摸屏
对角尺寸：21 cm (8”)
键盘：屏幕键盘
控制模块（1或2）
常规
通道数量：3
时间基准误差：读数的±0.01%±一个取样周期
*大取样率：40 kHz
测试时间：10 kHz取样率 — 200s
防抖动开关
*大电流：80 A AC/DC，脉宽≤ 100 ms
持续时间：用户自定义，步长1 ms
延迟：用户自定义，步长1 ms
电流测量
测量范围：0 至±80 A AC/DC
分辨率：16 位
误差：读数的±2%或量程的±0.1%
外部电流测量
CT
*大输入：±1 V
比例：100 A / 1 V
量程：±80 A V / ±0.8 V
电压测量
输入电压：0 – 250 V AC/DC
分辨率：12 mV
误差：读数的±1%或量程的±0.1%
计时M/R模块
常规
通道数量：6
*小分辨率：0.05 ms
*大取样率：40 kHz
测试时间 ：20 kHz取样率 — 200s
主触点和电阻触点计时
开路电压： 6 V或26 V ±10%(每隔一个采样点触发)
短路电流 ：9.7 mA 或 42 mA ±10%
状态阀值
主触点： 闭合 < 10 Ω < 断开
主触点和电阻： 主触点 < 10 Ω < 预插电阻 < 10 kΩ< 开路
预插入电阻（PIR）测量
支持种类 ：线性 PIR
测试范围： 30 Ω – 10 kΩ
误差： 读数的±1%或量程的±0.1%
电压测量
测试范围： ±50 V 峰值，±15 V峰值，±0.5 V峰值
分辨率： 16 位
误差： 读数的±1%或量程的±0.1%
模拟单元（无，1或2）
常规
通道数量：3条隔离通道
时间基准误差：读数的±0.01%±1个取样周期
*大取样率：40 kHz
测试时间：10 kHz取样率 — 200s
转换器电阻：10V输出时500 Ω – 10 kΩ
输出
电压：10 V DC ±5%, 24 V DC ±5%
*大输出电流：30 mA
电流测量
测量范围：±22 mA
分辨率：16 位
误差：读数的±1%或量程的±0.1%
电压测量
输入电压：0 – 250 V AC/DC
测量范围：±10 V DC, 0 – 250 V AC/DC
分辨率：16 位
误差
250 V 量程：读数的±1%或量程的±0.1%
10 V 量程：读数的±0.1%或量程的±0.01%
数字单元
常规
通道数量：6
支持品种：增量转换器，RS422
时间基准误差：读数的±0.01%±1个取样周期
*大取样率：40 kHz
测试时间：10 kHz取样率 — 200s
输出
电压：5 V DC ±5% 或12 V DC ±5%
*大输出电流：200 mA
分辨率： 1 个脉冲
误差： ±1 个脉冲
计时辅助模块
常规
通道数量 ：6条隔离通道
时间基准误差： 读数的±0.01%±1个取样周期
*大取样率 ：40 kHz
测试时间 ：10 kHz取样率 — 200s
电压模式
输入电压范围： 0 – ±250 V AC/DC
状态阀值： ±10 V
误差： ±0.5 V
接触模式
开路电压： 25 – 35 V
短路电流 ：10 – 30 mA
状态阀值 ：闭合 < 100 Ω, 开路 > 2 kΩ
-
