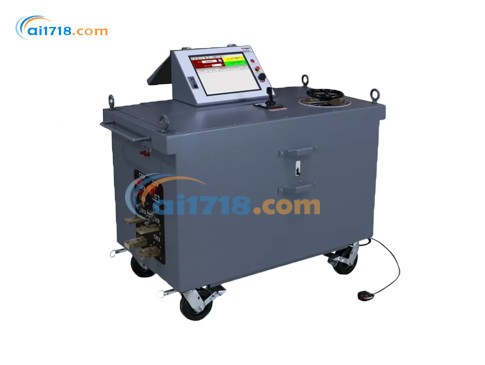

美国MEGGER OCR15D/OCR50D油路自动重合闸测试装置由爱仪器仪表网代理，本产品是独立的移动式测试装置，专门设计用于验证自动油路重合闸在模拟过载和故障条件下是否正常运行。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！
OCR15D 和 OCR50D 型自动油断路器重合器测试装置是独立的移动测试装置，专门设计用于在模拟过载和故障条件下验证自动重合器的正常运行。这有助于确保系统的可靠运行、保护和协调。数字控制和仪表系统确保操作简单且测试结果*。OCR15D 和 OCR50D 型提供可变高电流输出，并带有阻抗补偿网络以稳定输出电流。
这些装置包括适当的仪表和控制电路，可高效、准确和安全地测试几乎所有由制造商生产的单相和三相直动式重合器，如库珀电力系统公司、麦格劳 - 爱迪生（凯尔，线路材料）、西屋电气、通用电气、科尔尼和列克星敦开关与控制公司。
自动油断路器重合器测试装置可以测试装有油或真空灭弧室的重合器。此外，它们还可以对电子控制的重合器进行一次注入（高电流）测试。对重合器进行以下典型测试。
*小跳闸电流：此测试确定*小运行（启动）点。*小启动测试是通过增加流过重合器操作线圈的电流，直到重合器开始工作。对于机械螺线管操作的重合器，启动时的阻抗变化由数字控制器检测。
控制器单元将检测、测量和显示此时的测试电流。这是启动值，通常是线圈额定电流的两倍。
时间 - 电流特性：此测试确定重合器在模拟故障条件下的运行特性。OCR 软件包括许多数字化的重合器时间 - 电流特性曲线。这些数字化曲线帮助用户定位定时测试点，并确定它们是否符合制造商的公差标准。定时和动作顺序测试是通过使用推荐的四到六倍于线圈额定值的测试电流对重合器进行模拟过载来进行的。
每次操作的电流、跳闸时间和重合时间，以及总清除时间，均由 OCR 软件自动测量和记录。OCR50D 的额外容量允许在高达八到十倍于线圈额定值的数值下测试时间 - 电流特性。
OCR15D/OCR50D特点和优势
OCR15D 和 OCR50D 自动油断路器重合器测试装置产品规格表
| 类别 | OCR15D | OCR50D |
|---|---|---|
| 核心功能特性 |
1. 预编程测试序列，支持自动重合器测试。 2. 阻抗补偿网络，稳定输出电流。 3. 全彩 TFT 触摸屏，集成 PowerDB 软件。 4. 数字化 TCC 曲线，自动生成测试报告。 |
1. 高容量输出，支持更高电流测试。 2. 短时过载能力达 150 kVA。 3. 兼容更多类型重合器（如真空灭弧室）。 4. 支持一次注入测试电子控制重合器。 |
| 技术参数 |
- 输入电压：220V/240V/380V/415V/460V/400V ±5% - 输入电流：150A（220V/240V/460V/400V），40A（380V），35A（415V） - 输出容量：15 kVA（连续），45 kVA（短时过载） - 输出范围：0-19.99A/0-199.9A/0-1.999kA/0-19.99kA - 过载能力：200%（75 秒），300%（25 秒） |
- 输入电压：220V/240V/380V/415V/460V/400V ±5% - 输入电流：150A（220V/240V/460V/400V），40A（380V），35A（415V） - 输出容量：50 kVA（连续），150 kVA（短时过载） - 输出范围：0-19.99A/0-199.9A/0-1.999kA/0-19.99kA - 过载能力：200%（75 秒），300%（25 秒） |
| 测量精度 |
- 计时器：±1 位或 0.005% 读数（秒模式） - 电流测量：仪器 ±0.5% 读数 ±0.1% 满量程 ± 末位，传感器 ±1% 读数 |
- 计时器：±1 位或 0.005% 读数（秒模式） - 电流测量：仪器 ±0.5% 读数 ±0.1% 满量程 ± 末位，传感器 ±1% 读数 |
| 物理规格 |
- 尺寸：45×53×26 英寸（114×135×66 cm） - 重量：1100 磅（500 kg） - 输出连接：母线排（高电流）、端子（高电压） |
- 尺寸：45×60×28 英寸（114×152×71 cm） - 重量：1620 磅（729 kg） - 输出连接：母线排（高电流）、端子（高电压） |
| 保护功能 | 过载、短路保护，安全联锁系统（含脚踏开关） | 过载、短路保护，安全联锁系统（含脚踏开关） |
| 用户界面 | 7 英寸全彩 TFT 触摸屏，支持手动 / 自动测试，内置 TCC 曲线库 | 7 英寸全彩 TFT 触摸屏，支持手动 / 自动测试，内置 TCC 曲线库 |
| 软件功能 |
- OCR 软件集成于 PowerDB 套件 - 支持 PDF/PDBXML 报告导出 - 可添加自定义 TCC 曲线 |
- OCR 软件集成于 PowerDB 套件 - 支持 PDF/PDBXML 报告导出 - 可添加自定义 TCC 曲线 |
| 应用场景 | 油断路器重合器、分段器、电流互感器测试 | 油断路器重合器、真空灭弧室重合器、电子控制重合器测试 |
| 订购信息 |
- 型号：OCR15D-208/OCR15D-220/OCR15D-460/OCR15D-400 - 附件：输入电缆（4/0，15ft）、输出电缆（单 / 双 4/0） |
- 型号：OCR50D-460/OCR50D-400 - 附件：输入电缆（4/0，15ft）、输出电缆（单 / 双 4/0） |
|
|
OCR15D/OCR50D参数文档 |
|
-
