HC20C断路器测试仪 HC20C断路器测试仪

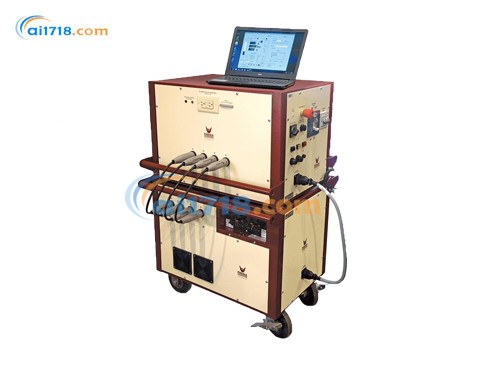

美国PHENIX　HC20C断路器测试仪

型      号：HC20C断路器测试仪
品      牌：美国PHENIX
会员价格：面议
联系方式： 010-68940148
在线解答： 价格咨询 技术咨询 维修咨询
立即咨询
美国PHENIX
美国PHENIX

Phenix Technologies是高压、大电流、大功率测试系统和测试组件的领先制造商。我们的使命是设计和生产优质的测试系统，以满足您的具体需求。从便携式测试仪到超过一百万伏定制系统，Phenix Technologies自1975年以来利用我们的内部工程资源、制造能力，灵活...[查看更多]

浏览过此产品的用户最终购买了

美国Phenix HC20C断路器测试仪由爱仪器仪表网代理，本产品通过模拟过载和故障情况，测试几乎任何低压、塑壳或金属包覆直接作用交流断路器。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

HC20C


HC20C测试应用

  • 模拟过载和故障条件，测试几乎所有低压、塑壳或金属铠装直动式交流断路器
  • 测试电流互感器和热磁式电机过载继电器
  • 串联配置时，可用于变电站维护、高压断路器和保护继电器的一次注入测试


HC20C功能特点

  • 全自动测试
  • *、可重复的电流脉冲，失真度极低
  • 电流波形显示
  • 可根据要求提供 ISO17025 校准


HC20C安全与设计特性

  • 计算机控制：通过 WIN HC 软件
  • 断路器保护
  • 带指示灯的控制电源开关和输出开启指示灯
  • 联锁断开指示灯
  • 紧急停止按钮
  • 高可靠性晶闸管与可编程相位角触发系统相结合
  • 通过电动微调器和可编程抽头选择器在整个测试范围内实现连续可变输出，支持自动点动和电流保持功能
  • 检测电路可在电流或触点之间选择
  • 数字交流电压表，用于监测输入、输出和外部电压，*高 600 VAC
  • 电流表精度：读数的 0.8% + 量程的 0.3%
  • 仪表采用 NIST 认证的标准进行校准
  • 标配 HCSS1 和 HCSS2 测试棒组，可选其他测试棒组
  • 操作 / 维护手册

用户友好的菜单驱动命令提供*数据库和报告功能，支持测试重复和调用、报告生成以及电流波形显示。


HC20C测试模式

  • 正常模式：操作员手动控制测试装置的所有功能。
  • 点动保持模式：测试装置按 “点动开启周期” 开启输出，按 “点动关闭秒数” 关闭，并逐步增加输出直至达到 “保持电流”。
  • 点动跳闸模式：测试装置按 “点动开启周期” 开启输出，按 “点动关闭秒数” 关闭，直至被测断路器跳闸。
  • 电流保持模式：输出保持在 “保持电流” 的 ±1% 以内。
  • 记忆模式：用于测试电子控制器的灵敏度动作值（按下停止按钮时，可恢复当前电流水平）。


可编程相位角触发

此功能通过结合使用高可靠性晶闸管和计算机控制的触发系统，确保电流脉冲*可重复，失真度和直流偏移极低。


波形显示

此功能允许查看通过断路器注入的电流波形。可检测直流偏移或触点弹跳。通过使用可编程相位角触发电路，可通过调整触发相位角来校正直流偏移。


型号参数

型号 HC12C HC20C HC40C HC75C
输入电压 / 频率 240 V, 60 A, 60 Hz
480 V, 30 A, 60 Hz
400 V, 30 A, 50 Hz 		240 V, 150 A, 60 Hz
480 V, 75 A, 60 Hz
400 V, 75 A, 50 Hz 		240 V, 320 A, 60 Hz
480 V, 160 A, 60 Hz
400 V, 160 A, 50 Hz 		480 V, 400 A, 60 Hz
400 V, 400 A, 50 Hz
输入电流（基于 30 分钟输出额定值） 60 A（240 V, 60 Hz）
30 A（480 V, 60 Hz）
30 A（400 V, 50 Hz） 		150 A（240 V, 60 Hz）
75 A（480 V, 60 Hz）
75 A（400 V, 50 Hz） 		320 A（240 V, 60 Hz）
160 A（480 V, 60 Hz）
160 A（400 V, 50 Hz） 		400 A（480 V, 60 Hz）
400 A（400 V, 50 Hz）
抽头数量 3 4 6 8
开路电压 并联：6.25 V（50 Hz），7.5 V（60 Hz）
串联：12.5 V（50 Hz），15 V（60 Hz） 		并联：8.3 V（50 Hz），10 V（60 Hz）
串联：16.6 V（50 Hz），20 V（60 Hz） 		并联：10 V（50 Hz），12 V（60 Hz）
串联：20 V（50 Hz），24 V（60 Hz） 		并联：13.3 V（50 Hz），16 V（60 Hz）
串联：26.6 V（50 Hz），32 V（60 Hz）
输出电流 并联：
连续负载：1200 A
30 分钟开启 / 30 分钟关闭：1700 A
1 分钟开启 / 10 分钟关闭：2500 A
1 秒开启 / 2 分钟关闭：12,000 A
串联：
连续负载：600 A
30 分钟开启 / 30 分钟关闭：850 A
1 分钟开启 / 10 分钟关闭：1250 A
1 秒开启 / 2 分钟关闭：6000 A 		并联：
连续负载：2000 A
30 分钟开启 / 30 分钟关闭：3000 A
1 分钟开启 / 10 分钟关闭：4500 A
1 秒开启 / 2 分钟关闭：20,000 A
串联：
连续负载：1000 A
30 分钟开启 / 30 分钟关闭：1500 A
1 分钟开启 / 10 分钟关闭：2250 A
1 秒开启 / 2 分钟关闭：10,000 A 		并联：
连续负载：4000 A
30 分钟开启 / 30 分钟关闭：6000 A
1 分钟开启 / 10 分钟关闭：9000 A
1 秒开启 / 2 分钟关闭：40,000 A
串联：
连续负载：2000 A
30 分钟开启 / 30 分钟关闭：3000 A
1 分钟开启 / 10 分钟关闭：4500 A
1 秒开启 / 2 分钟关闭：20,000 A 		并联：
连续负载：7500 A
30 分钟开启 / 30 分钟关闭：10,000 A
1 分钟开启 / 10 分钟关闭：15,000 A
1 秒开启 / 2 分钟关闭：75,000 A
串联：
连续负载：3750 A
30 分钟开启 / 30 分钟关闭：5000 A
1 分钟开启 / 10 分钟关闭：7500 A
1 秒开启 / 2 分钟关闭：37,500 A
尺寸 / 重量（约）
调节器 长度：27 3/8”（695 mm）
宽度：25 3/4”（654 mm）
高度：17 7/8”（454 mm）
重量：165 lbs（75 kgs） 		长度：29 3/8”（746 mm）
宽度：25 3/4”（654 mm）
高度：19 3/8”（492 mm）
重量：200 lbs（91 kgs） 		- -
变压器 长度：28 1/4”（718 mm）
宽度：26 5/8”（676 mm）
高度：27”（686 mm）
重量：300 lbs.（196 kgs） 		长度：30 1/4”（768 mm）
宽度：26 5/8”（676 mm）
高度：27”（686 mm）
重量：350 lbs.（159 kgs） 		- -
整体装置（调节器和变压器） 长度：28 1/4”（718 mm）
宽度：26 5/8”（676 mm）
高度：44 1/4”（1124 mm）
重量：465 lbs.（211 kgs） 		长度：30 1/4”（768 mm）
宽度：26 5/8”（676 mm）
高度：45 1/4”（1149 mm）
重量：550 lbs.（249 kgs） 		长度：45”（1143 mm）
宽度：27”（686 mm）
高度：46”（1168 mm）
重量：1125 lbs.（512 kgs） 		长度：45”（1143 mm）
宽度：27”（686 mm）
高度：46”（1168 mm）
重量：1300 lbs.（590 kgs）
运输尺寸 长度：41”（1041 mm）
宽度：33”（838 mm）
高度：68”（1727 mm）
重量：780 lbs（354 kgs） 		长度：41”（1041 mm）
宽度：33”（838 mm）
高度：68”（1727 mm）
重量：840 lbs（381 kgs） 		长度：59”（1499 mm）
宽度：36”（914 mm）
高度：70”（1778 mm）
重量：1400 lbs（635 kgs） 		长度：59”（1499 mm）
宽度：36”（914 mm）
高度：70”（1778 mm）
重量：1620 lbs（735 kgs）
包含的电缆 输出引线：4/0（107 mm²），5’（1.5 m）×8 输出引线：4/0（107 mm²），5’（1.5 m）×8 无 无
导通检测 / 辅助触点引线 5’（1.5 m）×2 5’（1.5 m）×2 5’（1.5 m）×2 5’（1.5 m）×2

输出测试棒组选项


类型 型号 与断路器的连接方式
标配 HCSS1 0.5”（12.7 mm）厚刀片
HCSS2 0.75”（19.05 mm）厚刀片
可选 HCSS3 3.15”（80 mm）夹钳直径
HCSS4 3.5”（88.9 mm）直径
HCSS5 3.15”（80 mm）夹钳直径
HCSS6 2.25”（57.15 mm）直径
HCSS7 0.5”（12.7 mm）厚刀片，10.5”（266.7 mm）长
HCSS8 2”（50.8 mm）直径

其他选项

  • 多抽头输入自耦变压器，适用于 208、240、480、575 V 操作（480 V 或 575 V 装置）
  • 串联输出连接用测试棒板适配器
  • 外部打印机
  • 重型涂层帆布防尘罩（HC12C 和 HC20C 型号标配）
  • 直流断路器测试系统
  • ISO17025 校准


HC20C产品规格

型号 HC12C HC20C HC40C HC75C
输入电压 / 频率 240 V, 60 A, 60 Hz
480 V, 30 A, 60 Hz
