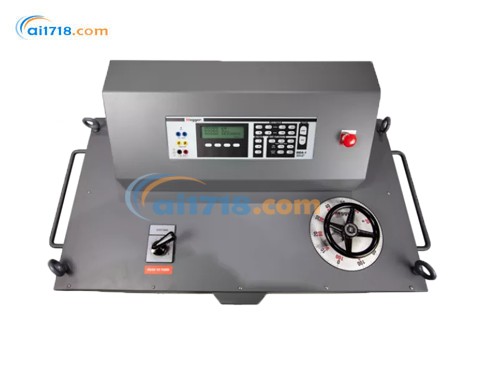

美国MEGGER DDA-3000/DDA-6000通用断路器测试装置-爱仪器仪表网

美国MEGGER DDA-3000/DDA-6000通用断路器测试装置由爱仪器仪表网代理，本产品是独立的移动式测试装置，专门设计用于验证自动油路重合闸在模拟过载和故障条件下是否正常运行。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

DDA-3000/DDA-6000描述
DDA-3000 和 DDA-6000 系列采用*新技术，专为测试配备热、磁或固态脱扣装置的低压电源和塑壳断路器而设计。这些装置完全符合 NEMA AB-4 测试指南。
测试通过模拟过载或故障条件进行。每个测试装置都是一个集成测试系统，可提供可变的大电流输出。该测试装置集成了准确、高效和安全地测试直动式断路器所需的所有控制电路和仪表。
独特的变压器和电路设计使得测试装置在非常紧凑的尺寸下实现了非常高的容量。先进的数字控制和仪表提供了*的测试能力。

DDA-3000/DDA-6000应用

该测试装置应用广泛，几乎可测试通用电气、西屋电气、联邦太平洋、Square D、古尔德、ABB、ITE、西门子等制造商生产的所有低压、塑壳和金属铠装直动式交流断路器。
DDA-3000 型的额定测试断路器电流高达 3000 安培。DDA-6000 型的额定测试断路器电流高达 6000 安培。Megger 断路器测试装置坚固耐用，可确保多年无故障运行。
该测试装置还可用于其他大电流应用，例如验证电流互感器的比率，以及对高压断路器及其相关保护继电器进行热运行或一次注入测试。
所有 DDA-3000 和 DDA-6000 型测试装置具有相同的功能、仪表和操作特性。这些装置之间的规格差异仅在于尺寸、重量和*大输出电流容量。

DDA-3000/DDA-6000功能和优势

启动控制电路：全数字启动控制电路提供脉冲和保持两种输出持续时间控制模式。脉冲模式可自动将输出脉冲设置为任何编程的脉冲持续时间。这为机电式和固态脱扣装置提供了额外的测试能力。较短的脉冲持续时间还可以在设置测试电流时限制被测断路器的预热。
在保持模式下，输出保持通电状态，直到手动关闭，或者在计时测试期间，直到被测设备动作，这会停止计时器并使输出断电。
零直流偏移：使用数字控制的晶闸管（SCR）代替接触器来启动测试装置的输出，消除了闭合时间误差，从而确保每次在输出电流波形的过零点*启动。在过零点启动可消除电流波形中的直流偏移，确保对称的输出电流。因此，即使在进行瞬时或短时延时脱扣元件测试时，即使电流持续时间非常短，也能确保准确、可重复的测试结果。
晶闸管的数字控制还允许装置在输出电流波形过零点的 90 度范围内的任何点启动。这将允许有意在波形中插入直流偏移，以全面研究断路器的操作。
DDA-1 型控制面板对输出电流进行数字采样，并通过数学计算得出提供给被测断路器的电流。
紧凑的外壳：变压器和电路设计的改进使得在一个相对较小的外壳内实现了非常高容量的测试装置。为了安全和移动方便，测试装置采用坚固的金属板外壳，重心低，带有牵引环、吊耳和带刹车的大型可锁定旋转脚轮。
为了提高机动性，所有四个脚轮都可以旋转；然而，它们也可以轻松锁定在固定位置。测试装置的紧凑尺寸允许其轻松通过狭窄的门。控制装置和仪表的位置使操作员能够同时观察被测断路器。
结构：测试装置的设计旨在确保多年无故障、可靠运行，包括坚固的仪表和控制装置，能够承受频繁运输的振动和冲击。它们无需从外壳中取出。
保护：内置保险丝、断路器和过载保护装置。输出启动晶闸管采用强制风冷，温度传感器提供过热保护。提供紧急停止按钮，用于切断测试装置的所有输入电源。
接地安全联锁：联锁电路确保测试装置的底盘在测试装置的输出通电之前连接到系统接地。
附件插座：提供一个容量为 1.2 kVA 的接地故障保护 120 伏插座，方便连接附件设备。内部还提供其他电压，供客户安装插座。

DDA-3000/DDA-6000仪表和控制装置

DDA-1 型：数字数据采集仪表和控制系统专为*控制输出电流和准确测量被测断路器而设计。
DDA-1 型采用*新的数字信号处理（DSP）技术。该技术提供对晶闸管的完全数字控制，并对输出电流进行数字采样，以实现高精度测量。
数字电流表：DDA-1 型对输出电流进行数字采样，并通过数学计算得出提供给被测断路器的电流。这一过程提高了电流表系统的精度，并在显示电流值方面提供了极大的灵活性。例如，当测试装置提供连续电流时，数字电流表会连续采样输出波形，并可以显示电流的真有效值。
对于测量短时电流，DDA-1 型可以通过面板上的软控制按钮选择以下方式计算输出电流：

对于任何大于半个周期的输出电流，DDA-1 型可以计算输出电流脉冲的真有效值。对于任何小于半个周期的输出，真有效值测量无效。
对于任何电流脉冲，DDA-1 型可以测量峰值电流，并根据峰值电流计算电流的预期有效值。
这种多电流计算功能在测试不同类型的固态脱扣装置时也非常有用。此功能允许测试装置模拟各种固态脱扣装置所使用的类似电流计算类型。
数字计时器：由于采用了数字信号处理技术，DDA-1 型系统能够准确知道电流何时存在以及被测断路器何时断开。这使得即使在测试快速动作断路器的瞬时脱扣功能时也能实现高精度计时。此外，数字计时器可以以周期或秒为单位显示断路器的脱扣时间。
一个完全数字化的固态电路在输出电流开始流动时自动启动计时器，并在被测设备动作时停止计时器。该电路可适应各种测试条件，包括：
当测试没有辅助触点可监控的断路器或设备（例如单极断路器）时，计时器在输出电流开始流动时启动，并在输出电流中断时停止。
当测试设备并监控常闭触点时，计时器在输出电流开始流动时启动，并在触点断开时停止。
当测试设备并监控常开触点时，计时器在输出电流开始流动时启动，并在触点闭合时停止。
2
DDA-3000 和 DDA-6000 通用断路器测试装置
数字电压表：DDA-1 型可用于测量测试装置的输入电压或测试装置的输出电压。它还可以用作诊断工具，通过测量断路器触点在承受大电流时的电压降来评估触点状况。
面板指示灯：面板指示灯为操作员的安全和方便而设计，指示：
装置输出已通电
温度*告或关闭
接地联锁断开
电流表超量程
外部启动电路：允许在需要时从远程位置启动测试装置。

DDA-3000/DDA-6000规格

输入

型号	输入电压（单相）	输入频率	输入电流
DDA-3000	460 V±5%	60 Hz	200 A
DDA-3001	380 V±5%	50 Hz	200 A
DDA-3002	415 V±5%	50 Hz	200 A
DDA-6000	460 V±5%	60 Hz	350 A
DDA-6001	380 V±5%	50 Hz	350 A
DDA-6002	415 V±5%	50 Hz	350 A
DDA-6004	575 V±5%	60 Hz	350 A

由于 DDA-3000/-6000 型在全球范围内用于测试低压断路器，因此设计了许多测试装置以适应多种不同的输入电压和频率。
订购时，请选择*适合现有电源系统的测试装置。DDA-3000 和 DDA-6000 系列的标准输入电源要求如下：

输出
输出电路：测试装置的输出可通过被测设备的阻抗轻松从零调节至*大可用电流。提供两个输出范围，以适应各种负载电路阻抗。
对于高阻抗设备，输出可以串联连接（使用提供的串联条），以在降低的*大电流下将输出电压加倍。
测试装置的*大可用电流主要由负载电路的阻抗决定。
外部电压数字显示：5 位显示屏，数字高度为 0.281 英寸（7 毫米）范围：0 至 600 V 精度：±1% 读数
可用电流的持续时间主要由测试装置内部的热条件决定。

型号	输出电流
*大连续电流	通过断路器的*大电流	通过短路的*大电流
DDA-3000	4500 A	35,000 A	60,000 A
DDA-3001	4446 A	28,000 A	48,000 A
DDA-3002	4446 A	28,000 A	48,000 A
DDA-6000	6250 A	60,000 A	100,000 A
DDA-6001	6175 A	50,000 A	80,000 A
DDA-6002	6175 A	50,000 A	80,000 A
DDA-6004	6175 A	60,000 A	100,000 A

输出连接：为了*大程度地利用测试装置的输出，每个装置都配备了一个 Megger 插入式适配器板和适用于抽出式金属铠装断路器的 CBS-1 型和 CBS-2 型插入式套件。插入式套件可消除使用引线将被测断路器连接到测试装置时产生的显著损耗。测试塑壳断路器或其他无法直接连接到插入式套件的设备时，必须使用电缆。
工作循环：测试装置可提供额定连续电流 30 分钟，然后关闭 30 分钟。
*大输出电流：DDA-3000/-6000 系列在额定输入电压下将产生以下输出：

仪表
数字电流表
操作模式记忆连续数字显示：5 位显示屏，数字高度为 0.281 英寸（7 毫米）范围：200/2000/20,000/200,000 A 电流表系统整体精度
连续 ±1% 读数峰值脉冲 ±2% 读数 RMS 脉冲 ±1.5% 读数
数字计时器
数字显示：5 位显示屏，数字高度为 0.281 英寸（7 毫米）范围 0.0001 至 99999 秒 0.0001 至 99999 周期精度：±1% 读数
数字电压表操作模式输入电压输出电压

型号	重量		尺寸
磅	千克	高 × 宽 × 深（英寸）	高 × 宽 × 深（厘米）
DDA-3000 系列	1000	454	46×46×28 英寸	117×117×71 厘米
DDA-6000 系列	1200	545	46×55×28 英寸	117×140×71 厘米

可选附件

保护罩
提供一个由重型、增强型乙烯基涂层尼龙制成的坚固保护罩，用于在存储期间保护测试装置免受油、灰尘或其他颗粒物的侵害。
它符合 Mil-C-43006D 标准，并通过了 Mil-C-20696B 耐油和耐碳氢化合物测试。它可以承受 - 40 至 + 180°F（-40 至 + 82°C）的连续暴露，并且阻燃材料经过防霉和防紫外线处理。
输入自耦变压器
如果测试装置的标称输入电压不可用，或者在不同地点使用需要使用多种输入电压，则可以使用自耦变压器。
多抽头自耦变压器配备电源开关、相应的插座、插头、互连和抽头选择电缆。它采用坚固的金属板外壳，带有脚轮和手柄。
所有电压均为单相，公差为 ±5%。不建议使用 240 伏及以下的输入抽头来获得测试装置的*大输出。

型号	输入抽头电压	输出电压	频率（Hz）	重量（磅 / 千克）	尺寸高 × 宽 × 深（英寸 / 厘米）
AT-1	208、230、575	460	60	602/282	24×23×23 61×58×58
AT-4	220、240、415	380	50	640/290	24×23×23 61×58×58

订购信息

项目（数量）	目录号	项目（数量）	目录号
DDA-3000 型	DDA-3000	可选附件
DDA-3001 型	DDA-3001	输入自耦变压器	AT-1、AT-4
DDA-3002 型	DDA-3002	输入自耦变压器附带的引线
DDA-6000 型	DDA-6000	互连引线，10 英尺（3 米），4/0 电缆 [2]	17164
DDA-6001 型	DDA-6001	跨接引线 [1]	17527
DDA-6002 型	DDA-6002	保护罩	PC-1
DDA-6004 型	DDA-6004	CBS-3 型插入式套件	联系技术销售
包含的附件
标准插入式套件	CBS-1 和 CBS-2
引线
计时器引线，12 英尺（3.7 米）[2]	2997
输入引线，15 英尺（4.5 米），4/0 电缆 [2]	17163
保险丝
500 伏、6 安保险丝 [2]	9377
250 伏、1.5 安保险丝 [5]	950
插入式系列条 [1]	5532
说明书 [1]	17176

DDA-3000/DDA-6000产品规格

输入规格

型号	输入电压（单相）	输入频率	输入电流
DDA-3000	460 V±5%	60 Hz	200 A
DDA-3001	380 V±5%	50 Hz	200 A
DDA-3002	415 V±5%	50 Hz	200 A
DDA-6000	460 V±5%	60 Hz	350 A
DDA-6001	380 V±5%	50 Hz	350 A
DDA-6002	415 V±5%	50 Hz	350 A
DDA-6004	575 V±5%	60 Hz	350 A

输出规格

型号	*大连续电流	通过断路器的*大电流	通过短路的*大电流
DDA-3000	4500 A	35,000 A	60,000 A
DDA-3001	4446 A	28,000 A	48,000 A
DDA-3002	4446 A	28,000 A	48,000 A
DDA-6000	6250 A	60,000 A	100,000 A
DDA-6001	6175 A	50,000 A	80,000 A
DDA-6002	6175 A	50,000 A	80,000 A
DDA-6004	6175 A	60,000 A	100,000 A

仪表规格

仪表类型	规格描述
数字电流表	- 显示：5 位，0.281 英寸（7 毫米）数字 - 量程：200/2000/20,000/200,000 A - 精度： - 连续：±1% 读数 - 峰值脉冲：±2% 读数 - RMS 脉冲：±1.5% 读数
数字计时器	- 显示：5 位，0.281 英寸（7 毫米）数字 - 量程：0.0001 至 99999 秒 / 周期 - 精度：±1% 读数
数字电压表	- 操作模式：输入电压 / 输出电压 - 精度：±1% 读数
	DDA-3000/DDA-6000参数文档

尺寸与重量

型号系列	重量	尺寸（高 × 宽 × 深）
DDA-3000 系列	1000 磅（454 千克）	46×46×28 英寸（117×117×71 厘米）
DDA-6000 系列	1200 磅（545 千克）	46×55×28 英寸（117×140×71 厘米）
