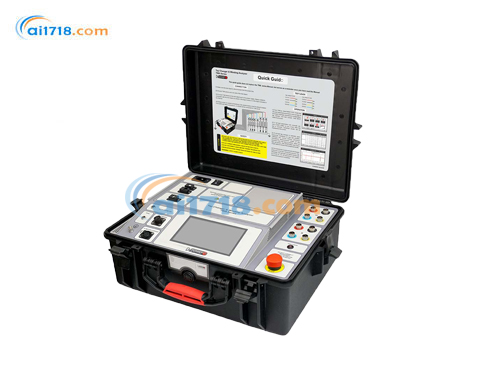

瑞典DVPOWER TWA400三相变压器有载分接开关测试仪由爱仪器仪表网代理,TWA400是专门为六绕组电阻测试设计的,同时可以在一次侧及二次侧测试三相的有载分接开关,测试电流高达40A,并且可以进行有载分接开关的振动测试和电机电流测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
变压器绕组电阻计 TWA Advanced 系列是 DV Power *新的三相变压器绕组电阻测量和分接开关分析解决方案。它们能够通过单根电缆连接测试六个变压器绕组,以及三相自动变压器退磁。它可以选择自动测试模式,在该模式下,仪器无需操作员输入即可操作分接开关(*大限度地减少人为错误的风险),并根据预先选择的稳定标准记录绕组电阻结果。
分接开关分析的独特 DVtest 方法可以在转换期间检查有载分接开关的动触点、测量转换时间、检测开路和许多其他类型的故障。它以 0.1 ms 采样率执行,并测量分接开关电机电流,以检测电机和机械问题。使用特殊的专有算法来测试通过内置串联(升压)变压器连接的分接开关。 DVtest 可以在一阶段进行,也可以在三个阶段同时进行。也可与所有分接位置的绕组电阻测试一起进行。
TWA Advanced 仪器的独特优势是能够同时测试以 YN 配置连接的三相变压器的所有三相绕组电阻。这可以显着加快测试速度,例如,它使操作员能够在具有 33 个分接位置的分接开关上执行 33 次测量,而不是 99 次。
TWA500配备了10.1英寸大型图形触摸屏显示器,而TWA400则配备了7英寸图形触摸屏显示器。与老式绕组欧姆表相比,除了使界面更加用户友好之外,它还支持以前仅通过DV-TR 软件提供的某些测试选项。其中*重要的是DVtest、分接开关电机电流测量、“热运行”测试、测试模板和自动测试模式。
产品特点
测试电压高达 55V DC
TWA 注入的电流电压值高达 55V DC,可确保磁芯快速饱和,*大程度缩短测试时间。
六绕组电阻测量
同时连接高压和低压侧的所有三相,一次测试*能测量变压器所有 6 个绕组的电阻。如果选择同时测量高低压侧,TWA 会通过安装在同一铁芯柱上的对应高低压绕组注入电流,使变压器铁芯快速饱和,加快测量结果的稳定。
有载分接开关 DVtest(DRM)
TWA 可用于测量带有有载分接开关的电力变压器各分接抽头的绕组电阻,测试过程无需中断测试电流,以此检查有载分接开关切换是否正常。当分接位置切换时,设备会检测到测试电流瞬间短暂下降,这些下降被称为 “纹波”,纹波应保持一致,出现异常则需进一步检查。通过分析过渡纹波、过渡时间和查看 DVtest(DRM)图表,能够检测有载分接开关的故障。此外,还可通过专用通道记录有载分接开关的电机电流和振动,并显示在同一图表上。
分析电机电流图表和 / 或振动图表,有助于发现与有载分接开关机械机构相关的潜在问题。
有载分接开关同步性检查
DVtest(DRM)图表可同时记录三相数据,便于检查各相之间的同步情况,三相曲线会绘制在同一张图表上。
三相绕组电阻同步测量
DV - TR 和独立设备支持额外的 QuickYN 测试模式。在此模式下,可同时测量 YN 配置的三个变压器绕组的电阻,也能一次性测量所有三相有载分接开关各位置的电阻。
DV - TR 软件
基于 Windows 系统的 DV - TR 软件,可实现对测试过程的控制和监测,并在电脑上保存和分析测试结果。该软件通过分析有载分接开关切换过程中 DVtest(DRM)值的图表,评估有载分接开关的状态。此外,DV - TR 还能测量和计算有载分接开关每次分接切换操作的过渡时间、纹波和绕组电阻。用户可生成、编辑定制化的测试报告,并以多种文件格式(包括 pdf)保存和打印。
有载分接开关电机电流和振动记录
交流和 / 或直流电流监测通道以及振动监测通道,用于记录有载分接开关运行时机械驱动电机的电流和振动情况。电机电流和振动波形会绘制在同一 DVtest(DRM)图表上,有助于检测有载分接开关的机械故障。电机电流通道可利用有载分接开关电机电流触发 DVtest 记录,这对电抗分接开关尤为有用。
变压器自动退磁
进行直流电流测试(如绕组电阻测量)后,变压器磁芯可能会被磁化。此外,当变压器从供电系统断开时,磁芯中也可能残留一定的磁通量。对变压器磁芯退磁需要施加幅值逐渐减小至零的交流电,TWA 仪器通过内部改变受控直流电流的极性来提供交流电。在退磁过程中,测试电流按照专有程序,每一步都逐渐减小幅值。
分接开关控制单元
TWA 仪器内置分接开关控制单元,支持远程操作有载分接开关,单个操作人员即可快速完成完整测试。
多有载分接开关位置的自动化测试
内置分接开关控制单元支持在多个有载分接开关位置进行全自动测试。TWA 仪器可自动控制测量和分接切换的全过程。
应用领域
一次连接电缆,完成变压器绕组电阻的六绕组测量
同步(QuickYN)模式,可同时测量 YN 配置的三个变压器绕组的电阻
有载分接开关的 DVtest(动态电阻测量),可同时在三相上进行,也可逐相顺序进行
评估有载分接开关的三相同步情况
通过专用通道测量有载分接开关的电机电流
通过专用通道测量有载分接开关的振动
三相或单相变压器自动退磁
订购信息
Article No
Tap Changer &Winding Analyzer TWA50C
TWA500X-N-01
Tap Changer &Winding Analyzer TWA40C
TWA400X-N-01
Included accessories
DV-TR PC software including USB cable and Ethernet cable
Tap Changer Control cable 5 m(16.4 ft)
Debug adapter**
Mains Power cable
Ground (PE)cable
Transport case
Standard accessories
Article No
H winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-10-4FMCWC
X winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-10-4FFCWC
Current clamp 30/300 A power supplied from the instrument with 5 m(16.4 ft
extension
CACL-0300-06
Cable plastic case -large size
CABLE-CAS-03
Optional Accessories
Article No
H winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-05-4FMCWC
X winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-05-4FFCWC
H winding test lead set,4x10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-10-4FMCWC
X winding test lead set,4x 10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-10-4FFCWC
H winding test lead set,4x 15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-15-4FMCWC
X winding test lead set,4x15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-15-4FFCWC
H winding test lead set,4x 20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-20-4FMCWC
X winding test lead set,4x 20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-20-4FFCWC
TWA400三相变压器有载分接开关测试仪技术参数:
技术参数 | 电脑接口 | |
绕组电阻测试 | · USB | |
· 测试电流:5mA-40ADC | · 以太网 | |
· 输出电压:up to 55VDC | ||
· 测试范围:0,1μQ-10 kQ | 电流钳表规格 | |
· 典型精度:±(0.1%rdg+0,1%F.S) | · 测试电流:300 Aens Or450 A DC | |
· 测试范围:30300 A | ||
分辨率 | · 频率范围:DC to 20 KHz(-3dB) | |
· 0,1μQ-999,9μQ:0,1 μQ | · 分辨率:±50/±100 mA | |
· 1,000mQ-9,999 mQ:1 μQ | ● 精度:±1%%of the reading | |
· 10,00mQ-99,99 mQ:10 μQ | ||
· 100,0mΩ-999,9mQ:0,1 mQ | 振动测试通道 | |
· 1,000 Q-9,9990:1 mQ | · 分辨率:0,1ms | |
· 10,00 Ω-99,990:10 mQ | · ICP 加速度计,±100 mV/g,±50 g | |
· 100,0Q-999,90:0,1 Q | ||
· 1000 Q-99990:1Ω | ||
OLTC 动态电阻测试 | ||
· 采样频率:0,1 ms | 市电电源 | |
· 自动开路检测和报* | · Connection according to EC/EN60320-1; | |
· 转换电流纹波测量 | UL498,CSA 22.2 | |
· 转换时间测量 | · 电源电压:90V-264VAC | |
· 频率:50/60 Hz | ||
· 使用DV-Wn 图形分析工具对不同过渡变化的 | · 电源电压波动高达±10%标称电压 | |
时序测量 | ||
· 输入功率:1500 VA | ||
AC 电流测试通道 | · 保险丝15A/250V,F 型,用户不可更换 | |
· 分辨率:0,1 ms | ||
· 幅值分辨率:16 bit | ||
尺寸和重量 (TWA500) | ||
显示 | · 尺 寸 (WxHxD): | |
· 10.1 英寸图形触摸屏显示器 | 505 mmx257 mmx409 mm | |
(TWA500) | 19.9 inx10.1inx 16.1 in | |
· 重量:15,9kg/35.0 bs |

-
