瑞典DV POWER TWA25A调压开关和线组分析仪由爱仪器仪表网代理,TWA25A在三相电力变压器和自耦变压器的绕组电阻测量方面,TWA 标准系列提供了市场上一些技术先进的带有 LCD 显示屏的仪器。。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

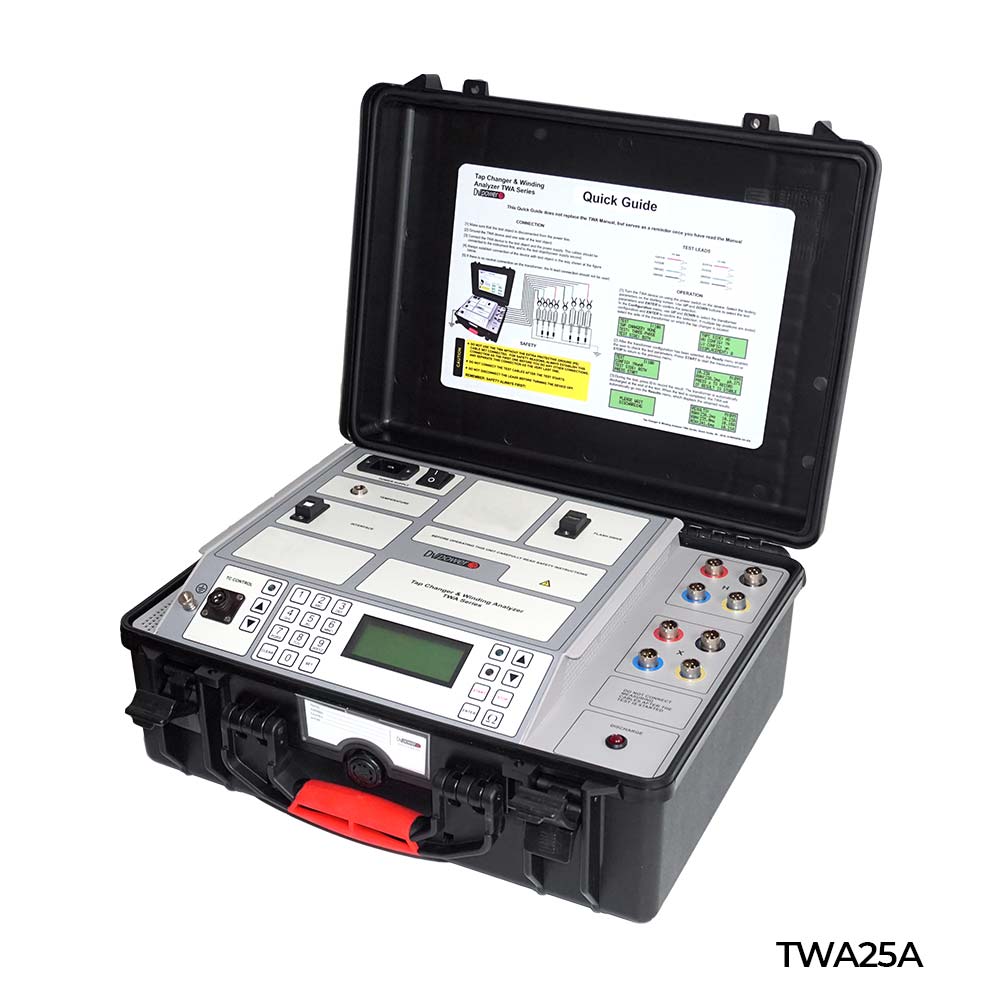

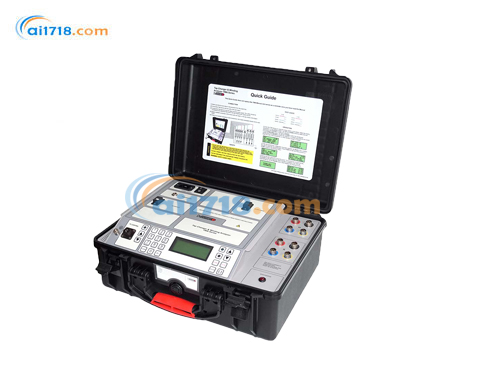

TWA25A调压开关和线组分析仪介绍
在三相电力变压器和自耦变压器的绕组电阻测量方面,TWA 标准系列提供了市场上一些技术先进的带有 LCD 显示屏的仪器。两种型号都能够通过一次性电缆连接测试六个变压器绕组,以及三相自动变压器退磁。存储的磁能在测试结束时安全自动释放。内置分接开关控制单元可实现自动测试模式,在该模式下,仪器无需操作员输入即可操作分接开关,并根据预先选择的稳定标准记录绕组电阻结果。该选项使操作员的工作变得更加容易。
两种型号均可输出 5 mA 至 30 A DC 的测试电流,用于绕组电阻测量。 TWA40D具有特殊的测试模式,用于检查三相同时并联测试的有载分接开关的同步性,其中总测试电流可升至高达40 A DC。
在非侵入式分接开关分析方面,TWA40D 具有其他优势。独特的 DVtest 方法可以在转换期间检查有载分接开关的动触点、测量转换时间、检测开路和许多其他类型的故障。它以 0.1 ms 采样率执行,同时测量分接开关电机电流,这有助于检测电机和机械问题。使用特殊的专有算法来测试通过内置串联(升压)变压器连接的分接开关。 DVtest 可以在一相上或同时在三相上进行。它还可以作为附加测试与所有分接位置的绕组电阻测试同时进行。
TWA40D 的另一个独特优势是能够同时测试三相变压器(以 YN 配置连接)的所有三相绕组电阻。这可以显着缩短总测试时间,例如,它使操作员能够在具有 33 个分接位置的分接开关上执行 33 次测量,而不是 99 次。
TWA 三相变压器绕组欧姆表的测试引线可与TRT 匝数比测试仪互换,这意味着只需将一根测试引线连接到电源变压器端子即可执行两组测试。
应用领域
一次连接电缆,完成变压器绕组电阻的六绕组测量
同步(QuickYN)模式,可同时测量 YN 配置的三个变压器绕组的电阻
有载分接开关的 DVtest(动态电阻测量),可同时在三相上进行,也可逐相顺序进行
评估有载分接开关的三相同步情况
通过专用通道测量有载分接开关的电机电流
通过专用通道测量有载分接开关的振动
三相或单相变压器自动退磁
产品特点
测试电压高达 55V DC
TWA 注入的电流电压值高达 55V DC,可确保磁芯快速饱和,*大程度缩短测试时间。
六绕组电阻测量
同时连接高压和低压侧的所有三相,一次测试*能测量变压器所有 6 个绕组的电阻。如果选择同时测量高低压侧,TWA 会通过安装在同一铁芯柱上的对应高低压绕组注入电流,使变压器铁芯快速饱和,加快测量结果的稳定。
有载分接开关 DVtest(DRM)
TWA 可用于测量带有有载分接开关的电力变压器各分接抽头的绕组电阻,测试过程无需中断测试电流,以此检查有载分接开关切换是否正常。当分接位置切换时,设备会检测到测试电流瞬间短暂下降,这些下降被称为 “纹波”,纹波应保持一致,出现异常则需进一步检查。通过分析过渡纹波、过渡时间和查看 DVtest(DRM)图表,能够检测有载分接开关的故障。此外,还可通过专用通道记录有载分接开关的电机电流和振动,并显示在同一图表上。
分析电机电流图表和 / 或振动图表,有助于发现与有载分接开关机械机构相关的潜在问题。
有载分接开关同步性检查
DVtest(DRM)图表可同时记录三相数据,便于检查各相之间的同步情况,三相曲线会绘制在同一张图表上。
三相绕组电阻同步测量
DV - TR 和独立设备支持额外的 QuickYN 测试模式。在此模式下,可同时测量 YN 配置的三个变压器绕组的电阻,也能一次性测量所有三相有载分接开关各位置的电阻。
DV - TR 软件
基于 Windows 系统的 DV - TR 软件,可实现对测试过程的控制和监测,并在电脑上保存和分析测试结果。该软件通过分析有载分接开关切换过程中 DVtest(DRM)值的图表,评估有载分接开关的状态。此外,DV - TR 还能测量和计算有载分接开关每次分接切换操作的过渡时间、纹波和绕组电阻。用户可生成、编辑定制化的测试报告,并以多种文件格式(包括 pdf)保存和打印。
有载分接开关电机电流和振动记录
交流和 / 或直流电流监测通道以及振动监测通道,用于记录有载分接开关运行时机械驱动电机的电流和振动情况。电机电流和振动波形会绘制在同一 DVtest(DRM)图表上,有助于检测有载分接开关的机械故障。电机电流通道可利用有载分接开关电机电流触发 DVtest 记录,这对电抗分接开关尤为有用。
变压器自动退磁
进行直流电流测试(如绕组电阻测量)后,变压器磁芯可能会被磁化。此外,当变压器从供电系统断开时,磁芯中也可能残留一定的磁通量。对变压器磁芯退磁需要施加幅值逐渐减小至零的交流电,TWA 仪器通过内部改变受控直流电流的极性来提供交流电。在退磁过程中,测试电流按照专有程序,每一步都逐渐减小幅值。
分接开关控制单元
TWA 仪器内置分接开关控制单元,支持远程操作有载分接开关,单个操作人员即可快速完成完整测试。
多有载分接开关位置的自动化测试
内置分接开关控制单元支持在多个有载分接开关位置进行全自动测试。TWA 仪器可自动控制测量和分接切换的全过程。
与三相变比测试仪 TRT 互换电缆
TWA 与三相变比测试仪 TRT 使用相同的电缆组,一次连接电缆*能完成六项测试:变比、励磁电流、相角、绕组电阻、有载分接开关 DVtest 和退磁,使 TWA 和 TRT 构成一个测量系统。
订购信息
Instrument
Article No
Tap Changer &Winding Analyzer TWA40D
TWA40DX-N-03
Three-Phase Winding Ohmmeter TWA25A
TWA25AX-N-03
Included accessories
DV-TR PC software including USB cable
Built-in Tap Changer Control Unit
Tap Changer Control cable 5 m (16.4 ft)
Mains Power cable
Ground (PE)cable
Plastic transport case
Standard accessories
Article No
H winding test lead set,4x10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-10-4FMCWC
X winding test lead set,4x10 m(32.8 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-10-4FFCWC
Current clamp 30/300 A power supplied from the instrument with 5 m(16.4 ft)
extension (TWA40D)
CACL-0300-06
Cable plastic case -large size
CABLE-CAS-O3
Optional accessories
Article No
H winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-05-4FMCWC
X winding test lead set,4x5 m(16.4 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-05-4FFCWC
H winding test lead set,4x15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-15-4FMCWC
X winding test lead set,4x 15 m(49.2 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-15-4FFCWC
H winding test lead set,4x20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
HC-20-4FMCWC
X winding test lead set,4x20 m(65.6 ft)with TTA clamps
(compatible with TWA and TRT series)
XC-20-4FFCWC
H winding cable extension set,4x5 m(16.4 ft)
(compatible with TWA and TRT series)
HE-05-4FMCFC
X winding cable extension set,4x5 m(16.4 ft)
(compatible with TWA and TRT series)
XE-05-4FFCMC
H winding cable extension set,4x 10 m (32.8 ft)
(compatible with TWA and TRT series)
HE-10-4FMCFC
X winding cable extension set,4x10 m (32.8 ft)
(compatible with TWA and TRT series)
XE-10-4FFCMC
H winding cable extension set,4x 15 m (49.2 ft)
compatible with TWA and TRT series)
HE-15-4FMCFC
X winding cable extension set,4x15 m (49.2 ft)
compatible with TWA and TRT series)
XE-15-4FFCMC
Temperature sensor 1x 50 mm+5 m(16.4 ft)cable
TFMP1-050-05
Temperature sensor 1x 50 mm+10 m (32.8 ft)cable
TEMP1-050-10
Temperature sensor 1x 50 mm+15 m (49.2 ft)cable
TEMP1-050-15
Temperature sensor 1x 50 mm+20 m (65.6 ft)cable
TEMP1-050-20
Test shunt 1 mΩ(150 A/150 mV)
SHUNT-150-MK
Plastic transport case -medium size
PLCAS-P00-02
Plastic transport case with wheels -medium size
PLCAS-P00-W2
Cable plastic case -small size
CABLE-CAS-01
Cable plastic case -medium size
CABLE-CAS-02
Cable plastic case with wheels -medium size
CABLE-CAS-W2
Cable plastic case -large size
CABLE-CAS-03
Cable plastic case with wheels -large size
CABLE-CAS-W3
TWA-TRT safety switchbox with ground cable
SWTCH-BOX-00
H connection between instrument and switchbox,4x0,8 m(2.62 ft)
HE-08-4FMCMC
X connection between instrument and switchbox,4x0,8 m(2.62 ft
XE-08-4FFCFC
TWA25A调压开关和线组分析仪规格 |
|
电源 |
|
根据IEC/EN60320-1;UL498,CSA 22.2 |
|
电源 |
90 V - 264 V AC,50/60 Hz |
输入功率 |
1500 VA |
输出 |
|
测试电流 |
5 mA-25A直流电(TWA25A) |
5 mA – 40 A DC (TWA40D) |
|
输出电压 |
高达55 V直流电 |
温度环境 |
|
测定范围 |
-50 ºC – +180 ºC / -58 ºF – +356 ºF |
温度计 |
Pt100B级 |
分辨率0.1ºC |
|
显示 |
液晶显示屏与背光,在明亮的阳光下可见 |
存储 |
500内存位置 |
尺寸 |
478 x 194 x 389 mm / 18.8 x 7.6 x 15.3 in |
重量 |
12.8 kg / 28.3 lbs |
使用环境 |
20°C-+55°C/-4°F-+131°F 存储和运输温度: -40°C-+70°C/-40°F-+158°F 湿度:0-95%相对湿度,不冷凝 |

-
