奥地利OMICRON ARCO 400重合器控制的通用测试仪由爱仪器仪表网代理，本产品是是一款坚固耐用的智能测试解决方案，适用于各类重合器控制。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

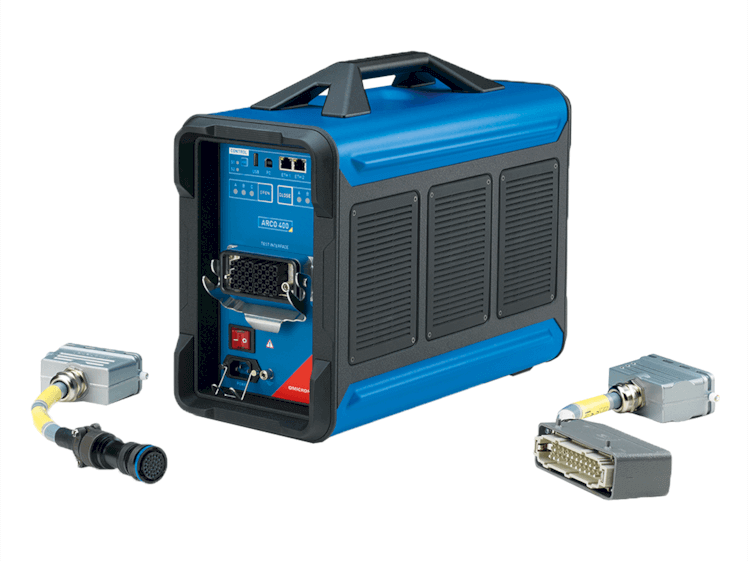

ARCO 400重合器控制的通用测试仪产品简介：
•ARCO 400重合器控制的通用测试仪能够以*快的方式执行简单的手动跳闸及合闸检查。
•ARCO 400重合器控制的通用测试仪是能够对重合器具体测试适配器进行检测。该设备能够模拟重合器，并对实验室和现场环境中的控制器进行三相测试。
•ARCO 400重合器控制的通用测试仪配备多个*的 3 相 12.5 A 电流放大器以及 6 相电压放大器（范围 8 V 或 150 V），六个开关量输入和九个开关量输出。
•ARCO 400重合器控制的通用测试仪的控制软件可以借助特定的测试工具提供额外的测试功能，能够以无线方式对 ARCO 400 进行控制。
•ARCO 400重合器控制的通用测试仪通过执行预定义的 ReCoPlan 测试计划，可以实现标准化并大幅节省时间。
•ARCO 400重合器控制的通用测试仪能够与 GPS 进行时间同步，同时借助 RelaySimTest 进行高速分布自动化计划测试。

ARCO 400重合器控制的通用测试仪主要功能
•测试解决方案简单方便，适用于任何重合器控制
•Smart Connect 功能可识别重合器的特定适配器电缆
•结构紧凑、重量轻且便于运输
•坚固耐用，可在恶劣的天气条件下使用
•测试灵活性*，可进行无线控制
•软件简单易用，无需任何专门培训
•提供指导性测试流程，可以减少测试时间
•可创建测试计划和预定义测试值
•能够应用标准化测试程序
•可进行 GPS 同步自动分布计划测试

•可创建用于归档的详细测试报告

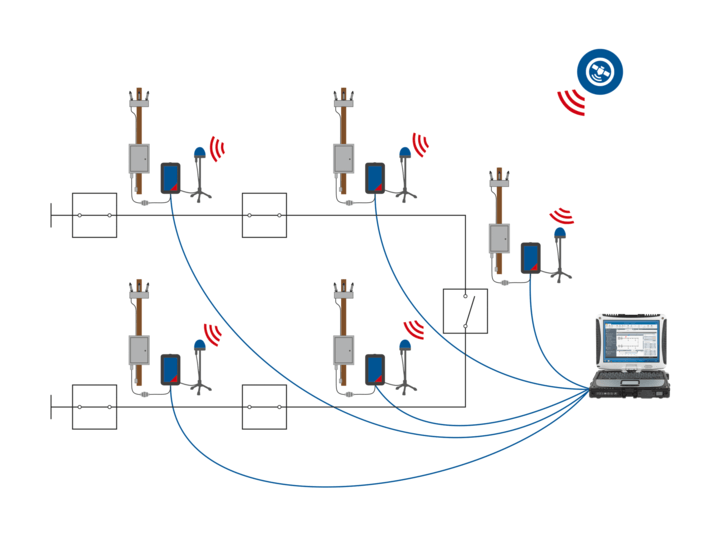

分布自动化方案测试

借助 RelaySimTest，可将多个 ARCO 400 时间同步到 GPS，并同时测试高速分布自动化方案。如此一来，便可以对方案进行完整的测试，包括测试控制器和通信通道中的逻辑。

订购信息
Description	Basic P0000652	Standard P0000653	Advanced P0000654	Order No.
ARCO 400 test set 3 x 12.5 A ARCO Control software Includes grounding cable and accessories	■	■	■
6 x 8 V amplifier For testing of controls that require low-energy analog voltage amplitudes	■	■	■
6 x 8 V and 6 x 150 V amplifiers For testing of controls that use either low energy analog and/or conventional voltage amplitudes	or	or	or	Choose¹ amplifier range
	■	■	■
Extension cable 2 m / 6.5 ft To connect the ARCO 400 to a Controller Adapter	■	■	■
	or	or	or	Choose¹ cable length
Extension cable 7 m / 23 ft To connect the ARCO 400 to a Controller Adapter	■	■	■
ReCoPlan license for ARCO 400 Enables creation and execution of test plans to standarize testing procedures and reduce testing time		■	■	P0006610
RelaySimTest license for ARCO 400 Enables synchronized distributed scheme testing with RelaySimTest			■	P0008699
CMGPS 588 synchronization unit Accessory to time-synchronize the ARCO 400			■	P0006433
RVO2 Voltage generator combination cable To wire voltages into a controller with external voltage inputs (only for supported adapters)				P0006181
BOB2 Breakout box To access the ARCO 400 inputs and outputs via 4 mm/0.15 in banana plugs				P0006420
Carry bag Holds ARCO 400 accessories, extension cable and several Controller Adapters	■	■	■	E1445801
Transport case For ARCO 400 and carry bag				B1445902

Pin Count	Switch/Breaker type	Suitable for controllers such as	Adapter	Order No.
10	G&W Viper SP T&B Elastimold MVR	SEL 351RS Kestrel	RVP2¹⋅²	P0006414
14	Cooper NOVA G&W Viper S T&B Elastimold MVR	Eaton/Cooper Form 4C, 4D, 5, 6 SEL 351R, 651R, 651RA	RST2¹⋅²	P0006401
19	Cooper NOVA G&W Viper S	Eaton/Cooper Form 4C, 4D, 5, 6 SEL 651R	RCP2¹⋅²	P0006402
24	ABB GridShield	ABB RER620	RGS2¹⋅²	P0006411
24	Schneider N-/U-/RL-/W Series	Schneider ADVC Nu-Lec PTCC	RNU2	P0006405
24	ABB OVR-3/3SP ABB VR-3S	ABB PCD³ SEL 651R	ROV2¹⋅²	P0006412
24	S&C ScadaMate	S&C 5801 S&C 6801	RSM2²	P0006413
26	Cooper NOVA-TS/STS	Eaton/Cooper TS/STS Eaton/Cooper Form 5, 6 SEL 651R	RCS2¹⋅²	P0006403
32	NOJA OSM-xx-3xx	NOJA RC 10	RNO2	P0006407
32	Tavrida REC/TEL/KTR NOJA OSM-xx-2xx	Tavrida RC 05 NOJA RC-01	RTA2	P0006408
32	Tavrida Al_2	SEL 651R	RTO2	P0006406
32	G&W Viper ST/LT T&B Elastimold MVR	SEL 651R	RVT2¹⋅²	P0006404
40	Siemens 3AD Siemens SDR	Siemens 7SR224, 7SC80 SEL 651R	RSR2¹⋅²	P0006421
42	G&W Viper ST/LT T&B Elastimold MVR Tavrida Al_4	SEL 651R	RMI2	P0006409

ARCO 400规格参数
电流放大器
输出数量	3
范围	Range I: 0 ... 1.25 A Range II: 0 ... 12.5 A Range III: 0 ... 8 V
频段	0 ... 599 Hz
振幅精度
	典型误差	Error guaranteed
50/60 Hz	< 0.04 % of rd.¹ + 0.01 % of rg.1¹	< 0.08 % of rd. + 0.02 % of rg.
THD+N at 50/60Hz	< 0.1 %	< 0.25 %
UTC相位错误
50/60 Hz	< 0.05°	< 0.2°
直流偏移
范围 I	< 100 μA	< 300 μA
范围 II	< 1 mA	< 3 mA
直流分辨率
范围 I	< 100 μA
范围 II	< 1 mA
输出功率
恒流输出电压	> 12 V (RMS) > 18 V (DC)
交流输出功率	典型: 3 x 95 W at 9 A ... 12.5 A 保证值: 3 x 85 W at 8 A ... 12.5 A
电压放大器
输出数量	6
范围	范围 I：0 ... 8 V 范围 II：0 ... 150 V
振幅精度
	典型误差	*误差
	< 0.04 % of rd. + 0.01 % of rg.	< 0.08 % of rd. + 0.02 % of rg.
THD+N at 50/60Hz	< 0.1 %	< 0.25 %
UTC相位错误
50/60 Hz	< 0.05°	< 0.2°
直流偏移
范围1	< 500 μV	< 1 mV
范围2	< 10 mV	< 20 mV
直流分辨率
范围1	< 500 μV
范围2	< 10 mV
输出功率（范围2）
没个通道	典型值：280mA 保证值：250mA
交流输出功率	典型值：3 x 42 W at 150 V 保证值：3 x 37.5 W at 150 V
二进制输入
二进制输入数	6
潜在组的数量	6
Type	Wet
采样率	10 kHz
时间分辨率	100 μs
额定输入电压	250 V CAT III
分辨率	1V
阈值电压范围	5 ... 250 V
输入阻抗	可配置
绝缘	6个电流隔离的二进制输入端
二进制输出继电器
二进制输出数	9
潜在组的数量	3
类型	Potential-free contacts, NO
接点容量（电器的）	250 V/0.5 A
总接通时间	< 6 ms
总中断时间	< 3 ms
设备可靠性
EMC	IEC 61326-1, CISPR 22, FCC Subpart B of Part 15 Class A
Shock	30 g (11 ms half sine) according to IEC 60068-2-7
振动	5 g (10 Hz – 2000 Hz) according to IEC 60068-2-64
抛掷法实验	2 drops (transport position) 0.5 m/1.6 ft IEC 60068-2-31
电源及机械数据
单相，标称	100 ... 240 VAC
单相，允许	85 ... 264 VAC
额定电流	10 A max. at < 170 V 8 A max. at > 170 V
标称频率	50/60 Hz
重量	10 kg/22 lbs
尺寸	200 × 350 × 455 mm/ 7.9 × 13.8 × 17.9 in
防护等级	IP31
