HEXAGON-IMAGING-PAM 叶绿素荧光系统 HEXAGON-IMAGING-PAM 叶绿素荧光系统

德国WALZ HEXAGON-IMAGING-PAM 叶绿素荧光系统

型      号:HEXAGON-IMAGING-PAM 叶绿素荧光系统
品      牌:德国WALZ
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
德国WALZ
德国WALZ

1983 年,WALZ 公司首席科学家、德国乌兹堡大学的 Ulrich Schreiber 教授设计制造了 全世界第一 台调制荧光仪——PAM-101/102/103,并在植物生理、生态、农学、林学、水生生物学等领域得到广泛 应用,出版了大量高水平研究文献。但该仪器比较笨重,...[查看更多]

浏览过此产品的用户最终购买了

德国WALZ HEXAGON-IMAGING-PAM 叶绿素荧光系统由爱仪器仪表网代理,HEXAGON-IMAGING-PAM 是目前*大的 Walz 成像系统。尽管测量面积很大,但该仪器仍然足够灵活,可以测量各种各样的样本。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

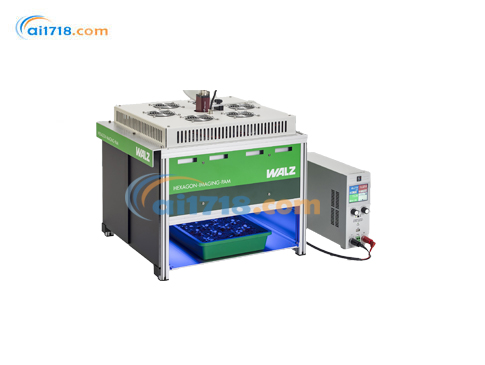

HEXAGON-IMAGING-PAM


HEXAGON-IMAGING-PAM介绍
HEXAGON-IMAGING-PAM 是目前*大的 Walz 成像系统。尽管测量面积很大,但该仪器仍然足够灵活,可以测量各种各样的样本。这些包括单独盆栽的植物、较大的植物托盘中的幼苗或收获的较高或较低植物样本。
根据 PAM 原理,它可以测量 20 x 24 厘米的区域,分辨率高达 1000 x 1200 像素(2x2 像素合并),具有*高的精度。与
明显较小的MAXI 成像系统相比,HEXAGON-IMAGING-PAM 的测量面积是较小的 MAXI-IMAGING-PAM 的 4 倍,图像分辨率高达 1.2 MP(像素合并关闭)。

这种高分辨率使像素尺寸达到 100 x 100 µm。
在设计过程中,我们特别强调测量区域的无阴影、均匀照明,并非常有效地设计了面板的冷却,以延长 LED 的使用寿命。

HEXAGON-IMAGING-PAM 现在还可用于测定所研究样品的 Fo' 值。为此,该仪器配备了一个额外的双电路远红光 LED 面板,可非常精细地分配 FR 光以及具有更高红色成分的 FR 光。HEXAGON
-IMAGING-PAM 这个名字源自组成主面板的各个面板的形状。所选形状提供了实现样品区域理想照明的*佳可能性。较小的六边形面板子单元可以更好地补偿 LED 不平衡,从而实现更可重复的结果。
在 HEXAGON-IMAGING-PAM 中,控制电子设备集成在测量头中,因此,尽管测量表面很大,但设备却非常紧凑。

HEXAGON-IMAGING-PAM 特点
测量区域照明均匀
图像分辨率高达 1.2 MP(2x2 像素合并)
样品形态可能多种多样

叶绿素荧光和 PAM 荧光测定法
叶绿素荧光是光合作用非常敏感的指标。光合能量转换量子产率的定量信息可通过 PAM 荧光测定法和饱和脉冲法获得(Schreiber U (2004) 脉冲幅度调制 (PAM) 荧光测定法和饱和脉冲法:概述,第 279-319 页。Kluwer Academic Publishers,荷兰多德雷赫特)。
荧光测量可得出各种光合作用参数,从而深入了解所有光合活性生物的生理状态,包括高等植物、苔藓和蕨类植物以及各种类型的藻类、浮游植物和生物膜。

叶绿素荧光成像
随着高灵敏度 CCD 相机的进步,以及随后出现的现代 CMOS 型相机芯片,再加上*发光二极管 (LED),IMAGING-PAM 荧光计的开发已成为可能,它不仅可以测量叶绿素荧光图像,而且还能够使用饱和脉冲法提供所有相关的叶绿素荧光参数。通过这种方式,可以获得光合作用及其时空变化的图像。
近年来,趋势越来越倾向于使用具有高灵敏度的超低噪声 CMOS 相机。LED 技术也在不断进步,因此可以用较低的功率实现高辐射强度。

LED 的一个经常被忽视的问题是其发热,这会导致其性能发生变化。因此,借助新的 HEXAGON-IMAGING-PAM,我们特别关注补偿这些功率变化,从而开辟了成像和照明均匀性测量精度的新维度。这也为将新的测量方法集成到软件中打开了大门。

所有 IMAGING-PAM 荧光计均可提供 17 种不同参数的图像。荧光参数 Ft 可连续监测,动力学值也可以 150 毫秒时钟速度导出。Fo 和 Fm 在暗适应后进行评估,作为饱和脉冲法荧光猝灭分析的参考。

除了Fv/Fm之外,还可以对暗适应后的PS II量子产率、光照下的PS II量子产率Y(II)、受调控和非调控能量耗散的量子产率Y(NPQ)、Y(NO)以及表观电子传递速率(ETR)进行成像。

HEXAGON-IMAGING-PAM 一般特征
在开发 HEXAGON-IMAGING-PAM 时,我们遵循了客户的期望,除了扩大表面外,还修改了 LED 控制,以便在技术规格中为新应用留出空间。外壳也适应了客户的多种应用,可以测量叶子、容器中的藻类和底栖生物,也可以测量整个盆栽植物或植物托盘,而无需长时间的转换时间。
安全性也得到了考虑。PAM 仪器工作的强光脉冲不应伤害实验者的眼睛。因此,我们在 HEXAGON-IMAGING-PAM 中集成了安全关机功能,如果在实验期间打开门,它会抑制所有强光强度。
启动软件后,HEXAGON-IMAGING-PAM 在 20 x 24 厘米的区域内以 2x2 像素合并模式工作。但是,特殊的缩放功能允许用户在不改变图像分辨率的情况下缩放到可自由选择的四分之一测量区域。因此,在不损失灵敏度的情况下,可以很容易地在较小的测量区域上使用更高的放大倍数进行工作。

六边形成像脉冲调制荧光仪(HEXAGON-IMAGING-PAM)
叶绿素荧光成像系统
配件说明
控制计算机 IMAG-HEX/PC
采用 Intel NUC 迷你电脑,静音节能设计,配备 Thunderbolt 4 接口、HDMI 及 USB 端口。具体配置请咨询厂商。
花盆支架 IMAG-HEX/PH
可选配件含 2 个花盆托架和定位框架,适配 6cm 圆形或 7×7cm 矩形花盆。圆形版支持 9 盆,矩形版支持 6 盆,可与标准底板兼容。
滤光板 IMAG-HEX/F
用于反光表面或透明覆盖物测量,含 78 个蓝绿滤光片(抑制背景光)和 24 个远红滤光片。需工厂预装。
通用光度计 ULM-500
用于 3D 版本内部光源校准,需搭配 LS-C 等兼容 PAR 传感器。
微型量子传感器 LS-C
余弦校正 PAR 传感器,支持 HEXAGON-IMAGING-PAM 校准及独立光强测量。

可选配件参数

配件名称 规格
控制计算机 Intel NUC 11 Pro,i5-1135G7 处理器,8GB RAM,512GB SSD,Thunderbolt 4
花盆支架 铝制框架,适配 7cm 花盆,尺寸 46×40×10cm,重 960g
微型量子传感器 LS-C 型,余弦校正,测量范围 0-2500 μmol・m⁻²・s⁻¹,精度 ±5%


HEXAGON-IMAGING-PAM 规格

项目 规格
LED 面板 铝制封闭框架,工作距离 20cm
蓝光激发光源 451nm Cree 高功率 LED(6×13 阵列),光强 2100 μmol・m⁻²・s⁻¹(*大)
远红光源 730nm 峰值波长,光强 4100 μmol・m⁻²・s⁻¹(*大饱和脉冲)
光场均匀性 垂直入射,±7% 偏差,调制频率 1-8Hz
CMOS 相机(IMAG-K8) 11 位黑白相机,16 帧 / 秒,2×2 像素合并(1200×1000 px)
镜头(K8-HEX) F1.4/8mm 定焦镜头,含 PSII 滤光片组,40.5mm 滤镜接口
电源 外部电源 IMAG-HEX/N:90-264V AC 输入,640W 输出(48V/20A)
软件 ImagingWinGigE(Win10/11),支持 xpim/csv/jpg 格式,11 位黑白原始图像

组件 尺寸(L×W×H) 重量
LED 测量头 20cm 工作距离 -
相机 8.64×4.4×2.9cm <200g
镜头 4.2×3.67cm 76g
外部电源 39.5×9.2×24cm 7kg
控制计算机 11.7×11.2×5.4cm 652g

环境参数

项目 范围
工作温度 0–50°C(非冷凝)
存储温度 -20–50°C(镜头)
