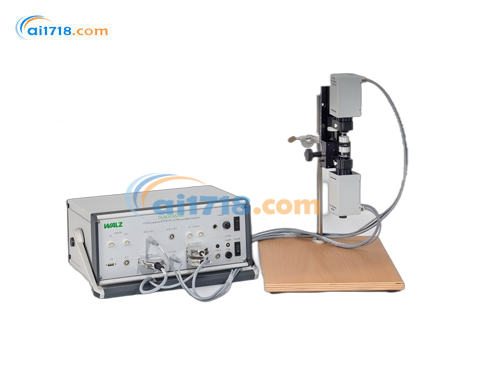

DUAL-KLAS-NIR 技术规格

电源与控制单元 DKN-C

• 总体设计：微控制器：4 个 AVR-RISC（8MHz）+4MB SRAM；可存储 256,000 个 12 位分辨率的数据点
• 通信：PC 接口：兼容 USB 1.1、2.0 和 3.0
• 用户界面：装有 KLAS-100 软件的 Windows 计算机（Windows 7/8/10）
• 电源供应：12V/2Ah 可充电密封铅酸电池；MINI-PAM/L 电池充电器（100 至 240V AC）
• 功耗：基本运行期间为 350mA
• 接口：6 个用于探头的端口（单波长（2 通道）和双波长（4 通道）调制测量光的电源，2 个光化 LED 阵列（一个在 DKN-E 中，一个在 DKN-D 中）和 1 个近红外测量光 LED 阵列（在 DKN-E 中）的电源，2 个探测器的输入（DKN-D 的光电二极管探测器连接到探测器 1），搅拌器接口（带速度控制器和待机开关），AUX（用于球形微量子传感器 US-SQS/WB 或余弦校正微型量子传感器 US-MQS/WB），USB（用于 USB 数据线），TRIGGER OUT（输出 5V 矩形信号以触发外部设备），2 个 EXT.SIGNALS（外部直流信号输入，范围 0 - 1V 或 0 - 5V），以及 CHARGE（用于 MINI-PAM/L 充电器）
• 尺寸：36cm×16cm×26.5cm（宽 × 高 × 深），带提手
• 重量：5.8kg

发射器单元 DKN-E

• 测量光：板载芯片 LED 阵列，用于 780、820、840、870 和 965nm 近红外脉冲调制测量光，540nm 脉冲调制绿色荧光测量光
• 光化光：635nm 板载芯片 LED 阵列，用于连续红色光化照明（*大约 3400μmol 光子・m⁻²・s⁻¹ 光合有效辐射），也可用于单周转闪光（*大＞28000μmol 光子・m⁻²・s⁻¹ 光合有效辐射，持续时间 5 - 50μs）和多周转脉冲（MT 和 SP，*大 25000μmol 光子・m⁻²・s⁻¹ 光合有效辐射，持续时间 1 - 1000ms）
• 尺寸：5.5cm×9cm×4cm（宽 × 高 × 深）
• 重量：560g（含 1.4m 长电缆）

探测器单元 DKN-D

• 测量光：460nm 脉冲调制蓝色荧光测量光
• 光化光：460nm 蓝光用于连续蓝色照明（*大 - 400μmol・m⁻²・s⁻¹ 光合有效辐射）；635nm 板载芯片 LED 阵列用于连续红色照明（*大约 3400μmol・m⁻²・s⁻¹ 光合有效辐射），也可用于饱和单周转闪光（*大＞28000μmol・m⁻²・s⁻¹ 光合有效辐射，持续时间 5 - 50μs）和多周转脉冲（MT 和 SP，*大 25000μmol 光子・m⁻²・s⁻¹ 光合有效辐射，持续时间 1 - 1000ms）；740nm 远红光用于连续远红照明（*大 400μmol 光子・m⁻²・s⁻¹）
• 信号检测：光电二极管和脉冲前置放大器，用于测量四个双波长近红外透射差分信号（780 - 820、820 - 870、870 - 965 和 840 - 965nm）和两个荧光信号。单通道测量的时间分辨率为 35μs，双通道测量的时间分辨率为 150μs，6 通道测量的时间分辨率为 1ms。荧光和近红外透射测量使用同一个探测器（由同一组滤光片保护），滤光片组允许波长＞750nm 通过
• 尺寸：5.5cm×9cm×4cm（宽 × 高 × 深）
• 重量：540g（含 1.4m 长电缆）

运输箱 DKN-T

• 设计：铝制箱，配有定制泡沫包装，用于存放 DUAL-KLAS-NIR 及配件
• 尺寸：60cm×40cm×34cm（长 × 宽 × 高）
• 重量：5kg

线性定位系统 3010-DUAL/B

• 设计：由黑色阳极氧化铝底板和齿条组成，一个测量头支架安装在可沿齿条通过横向调节旋钮*移动的工作台上。包括一根 13cm 的实验室立杆，可固定（拧紧）在底板底部，以及一把 3mm 内六角扳手
• 尺寸：18.5cm×11.5cm×12cm（长 × 宽 × 高，不含实验室立杆时的*大尺寸）
• 重量：1050g

DUAL-PAM-100 气体交换比色皿 3010-DUAL

• 设计：比色皿由两个 2×2cm 的铝框夹合而成，每个铝框固定 Walz 标准有机玻璃棒的一端，用于连接 DUAL-KLAS-NIR 的各种测量头。框架与叶片之间的密封材料为硅泡沫垫圈。有机玻璃棒与叶片两侧的距离约为 1mm。比色皿上下两部分通过气动方式分离，由一个调节单元控制，该调节单元带有与 GFS - 3000 的 3000C 控制单元连接电缆的接口。检测的叶片面积为 1.3cm²。叶片温度测量采用热电偶，测量范围为 - 10 至 + 50°C，精度为 ±0.2°C。外部配备余弦校正微型量子传感器 MQS/A 用于光合有效辐射测量
• 测量范围：0 至 2500μmol・m⁻²・s⁻¹，精度 ±5%
• 工作温度： - 5 至 + 45°C
• 尺寸：组装好比色皿：10cm×4cm×12cm（长 × 宽 × 高），电子盒：7cm×7cm×15cm（长 × 宽 × 高）
• 重量：比色皿、调节单元、电缆和安装框架：1.7kg；安装支架 ST - 101：2kg

悬浮液光学单元 ED-101US/MD

• 设计：黑色阳极氧化铝主体，中心为 10×10mm 标准玻璃比色皿；用于安装发射器单元 DKN-E、探测器单元 DKN-D 和微型磁力搅拌器 PHYTO-MS；还有额外的端口用于安装两个额外的发射器或探测器单元
• 重量：750g

ED-101US/MD 配件

• 温度控制模块 ED-101US/T：分段式模块，中心有 10×10mm 开口，可安装在 ED-101US/MD 单元顶部；需连接外部流通水浴（不含），重量 250g
• 微型磁力搅拌器 PHYTO-MS：基于 h + p 制造的设备（型号 Variomag - Mini）；配有适配器，可安装在光学单元 ED-101US/MD 底部端口；由电源与控制单元 DKN-C 供电和控制
• 球形微量子传感器 US-SQS/WB：3.7mmø 漫射球通过 2mm 直径光纤与集成光合有效辐射传感器相连；紧凑型放大器单元和用于安装在光学单元 ED-101US/MD 上的特殊支架；连接到电源与控制单元 DKN-C

电源与控制单元 US-T/DR

• 显示屏：三线 LCD 显示屏
• 控制范围：0°C 至 50°C，精度 0.1K
• 工作电压：11V - 14V DC
• *大帕尔贴电流：1A
• 尺寸：105mm×90mm×130mm（宽 × 高 × 深）
• 重量：0.57kg

帕尔贴传热头 US-T/DS

• 可达到的温度：比环境温度低 12K，比环境温度高 15K（石英比色皿放置在装有 1.5mL 水和搅拌器 PHYTO-MS 的悬浮液光学单元 ED-101US/MD 中时）
• 尺寸：ø55mm，高 110mm
• 电缆长度：130cm
• 重量：0.29kg（含电缆）

交流适配器

• 输入：100V - 240V AC，1.5A 50 - 60Hz
• 输出：12V DC，5.5A
• 尺寸：130mm×56mm×30mm（长 × 宽 × 高）
• 重量：0.50kg（含电缆）

低漂移吸光度测量比色皿 DUAL-K25

• 设计：石英玻璃比色皿，横截面：10mm×10mm，外部尺寸：12.5mm×12.5mm×26mm（长 × 宽 × 高）。配有特殊的比色皿支架，用于将比色皿放置在 DUAL-KLAS-NIR 的探测器单元 DKN-D 和发射器单元 DKN-E 之间。U 形黑色阳极氧化铝遮光罩用于遮挡外部光线。三个密封垫圈可保护下部测量头免受液体溅洒。
