德国R&S(罗德与施瓦茨) FSU频谱分析仪由爱仪器仪表网代理，本产品是一款高性能频谱分析仪，它具有出色的相位噪声、动态范围、测量精度。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

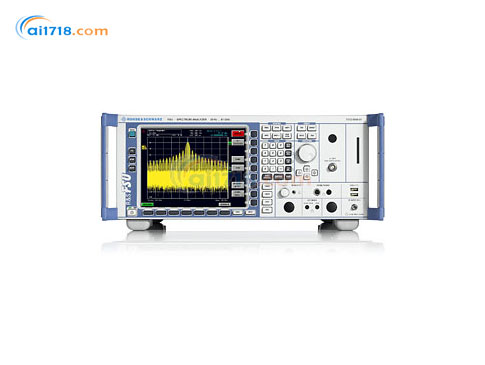

•R&S FSU 是一款高性能频谱分析仪，它具有出色的相位噪声、动态范围、测量精度，可满足射频分析的任何挑战，可广泛用于 67GHz 以下的航空航天和国防或常规微波应用领域

产品特点：
•频率范围 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混频器可达到 110 GHz/1 THz)
•*的射频性能
相位噪声低 -- –128 dBc (1 Hz)，10 kHz载波偏置下的典型值为–133 dBc (1 Hz)
DANL –158 dBm (1 Hz)
三阶截止点（TOI）典型值 +25 dBm
•分辨率带宽 1 Hz ～ 50 MHz
•动态范围*高，例如 3GPP ACLR 测量时高达 84 dB
•采用预放 (R&S®FSU-B24) 测量 DANL 时
典型值–168 dBm (1 Hz)，20 GHz 时
典型值–155 dBm (1 Hz)，50 GHz 时
•TOI、MC ACP(R)、OBW、CCDF、APD 等测量功能
•满足蜂窝标准、无线连接性标准和一般性标准的测量应用，例如相位噪声、噪声系数、矢量信号分析等等

R&S®FSU 出色的射频性能：
•出色的射频性能一直是罗德与施瓦茨频谱分析仪的标志，R&S®FSU 继承了这一传统，具有以下无可比拟的*的射频指标

频率范围：
•R&S®FSU3：20 Hz ~ 3.6 GHz
•R&S®FSU8：20 Hz ~ 8 GHz
•R&S®FSU26：20 Hz ~ 26.5 GHz
•R&S®FSU43：20 Hz ~ 43 GHz
•R&S®FSU46：20 Hz ~ 46 GHz
•R&S®FSU50：20 Hz ~ 50 GHz
•R&S®FSU67：20 Hz ~ 67 GHz

射频性能：
•DANL 测量的典型值为 -158 dBm (1Hz)（无预放）
•单边带相位噪声典型值 - 133 dBc (1Hz) @ 10 kHz 偏离，载波 640 MHz
•相位噪声典型值 - 160 dBc/Hz @ 10 MHz 偏离，载波 640 MHz
•三阶截止点典型值 25 dBm
•1 dB压缩点典型值 13 dBm
•WCDMA ACLR 动态范围为 77.5 dB / 84 dB（采用噪声校正）

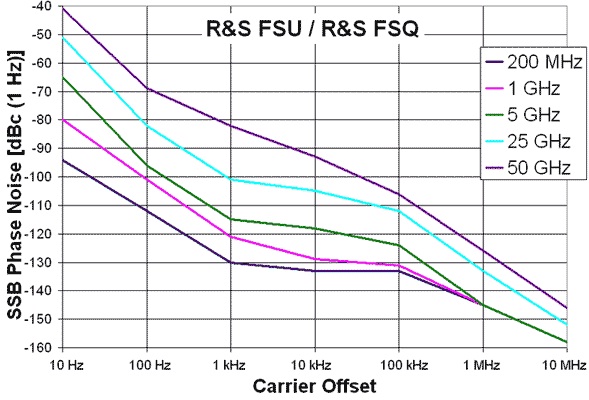

单边带相位噪声

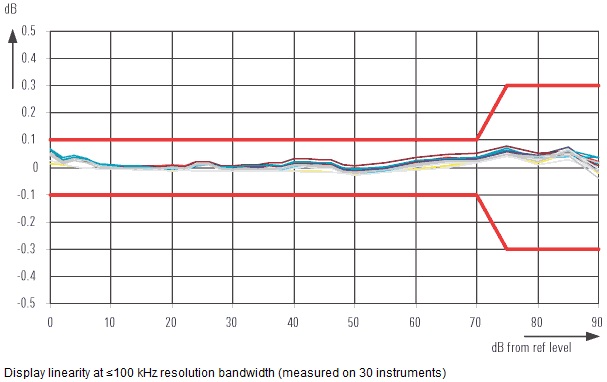

分辨率带宽 ≤ 100 kHz 时的显示线性度（对 30 台仪器进行测量）

准确度：
•3.6 GHz 以下总电平不确定度为 0.3dB
•-70 dB 时线性误差小于 0.1dB

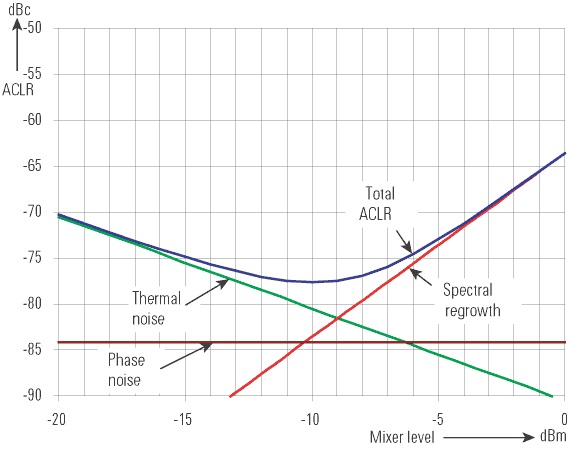

无噪声校正时 WCDMA 信号邻道功率测量的动态范围

IQ 下变频器:
•中频数字转换器 14 位 32MHz（20.4MHz 中频）
•IQ 存储器 2x512 ksamples

速度：
•频域扫描时间2.5ms
•时域扫描时间 1 µs
•每秒可测量 70 次（包括利用 GPIB 进行迹线传输）
•在列表模式下，利用远程控制可减少测量时间。

R&S®FSU67 -- *款采用基频混频、频率范围直接达到 67 GHz的频谱分析仪
•20 Hz ～ 67 GHz 之间只需一次连接，从而简化了测试设置
•67 GHz 全跨度扫描
•频率指示清楚，无需外部谐波混频器提供图像响应和多次响应
•电平范围更宽，容许参考电平显著高于谐波混频器
•67GHz 以下电平准确度始终保持良好水平
•噪声基底低：-152 dBm (1 Hz)，2 GHz 时，-130 dBm (1 Hz)，65 GHz 时
•分辨率带宽范围大：1 Hz ～ 50 MHz
•具有各种滤波器特性：高斯、信道滤波器、FFT、6-dB EMI 滤波器
•配备各种检波器，包括均方根值、准峰值
•全面的功率测量功能（CP、ACP、时域功率）
•可以直接连接 R&S®NRP 功率头（需使用选配件 R&S®FS-K9 和 R&S®NRP-Z6）
•谐波失真和杂散测量功能
•显示线性度高，小于 0.1 dB
•相位噪声和噪声系数应用固件
•外部信号发生器控制功能，可使用外部微波信号源作为跟踪信号发生器进行标量网络测量

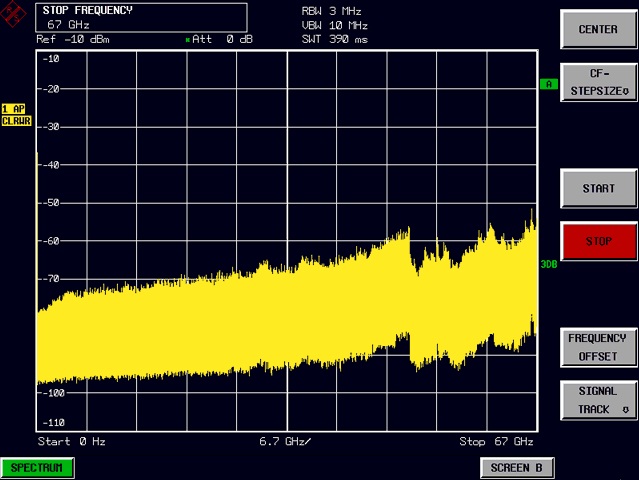

R&S®FSU67 的全跨度扫描说明 67GHz 以下噪声基底非常低

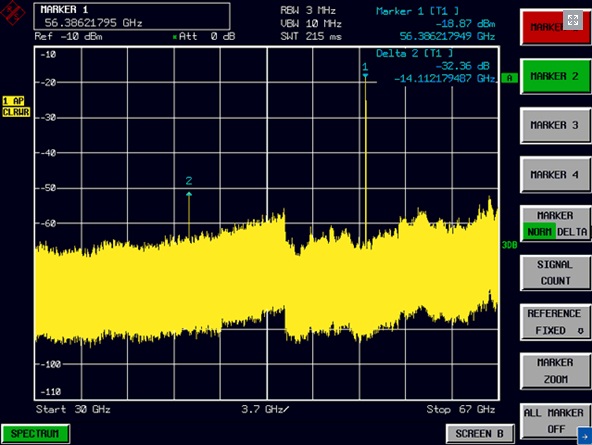

经过滤波仍然存在的倍频器的谐波（即便是高达50 ～ 67 GHz 的谐波)，经过一次扫描*能根据有用信号轻松测量出来。

为了能够处理产品开发过程中的各种测量任务，在所有相关的测量领域内，测量仪器必须提供全面的功能和*的性能。R&S®FSU 完全能够满足这些要求。
•各种检波器可供选择
•*大值、*小值、自动峰值、采样、均方根值、平均值、准峰值
•可进行杂散测量，扫描点高达 100001 个
•RBW 特征：
•10 Hz ～ 100 kHz 数字式滤波器（1、2、3、5步进）
•39 个信道滤波器，频率范围 100 Hz ～ 5 MHz
•模拟式滤波器，频率范围 300 kHz ～ 10 MHz（1、2、3、5步进）
•RRC 滤波器（NADC、TETRA、3GPP）
•EMI 滤波器：200 Hz，9 kHz，120 kHz
•FFT 滤波器 1 Hz ～ 30 kHz / FFT 滤波器模式可调
•6-dB EMI 滤波器，范围 10 Hz ～ 1MHz， 10步进

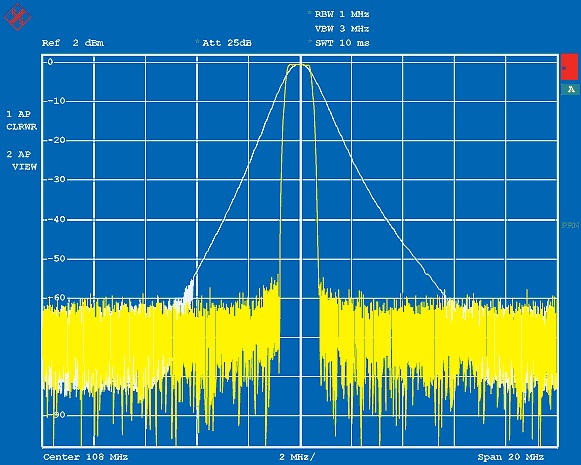

1 MHz 信道滤波器与 1 MHz 分辨率滤波器对比

•CP/ACP/Fast ACP 测量功能采用众多预定义标准

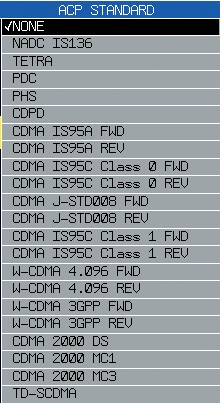

多种标准可供选择

•多载波 ACP 测量，支持独立载波间距
•自动 TOI、OBW 和 AM 调制深度测试程序
•谐波失真测量
•可选择各种标记功能
•相位噪声、噪声、n dB 降低 / n dB 提高、峰值列表、频率计数器（30ms 中 0.1Hz）

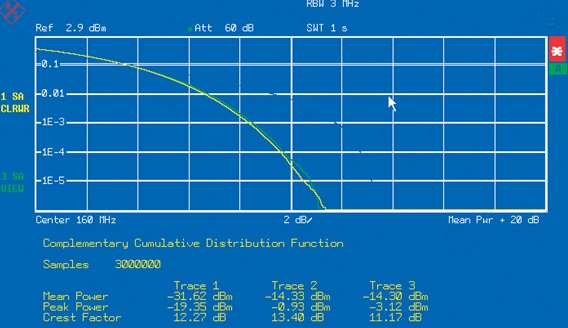

CCDF 测量功能

•可编辑限值线，包括通过/未通过指示
•衰减器步进为 5 dB
•电子衰减器
•预放*高频率 26.5 GHz
•中频功率触发器的灵敏度可达– 50 dBm 混频器值
•标记解调具有静噪功能
•跟踪信号发生器支持功率扫描
•门限触发函数
•内部跟踪信号发生器
•外部发生器控制
•在迹线显示功能激活的同时，可通过支持偏置调谐的外部混频器扩展大频率的范围
•GPIB 指令集可兼容 HP 859x/8566/8591E/71100C/71200C/71209C
•GPIB 指令集可兼容 FSEx/FSIQ
•在列表模式字下 GPIB 运行速度极快
•21 cm 彩色 SVGA TFT 显示屏
•分屏显示模式
•可在 Embedded XP 操作系统下运行
•轻松生成测量结果文档
•远程桌面功能
•兼容性（打印机驱动程序、联网等等）
•接口：GPIB，RS-232-C，LAN，USB
•VXI-11 远程支持
•多种应用固件可供选择，包括 3GPP 通讯标准的码域功率测量固件
•蓝牙®
•GSM/EDGE
•3 GPP WCDMA、HSDPA、TD-SCDMA
•蓝牙®、1xEV-DV、1xEV-DO
•噪声系数和增益测量
•FM/PM/AM 测量解调器
•相位噪声测量
•功率探头测量支持R&S®NRP-Z11，Z21，Z22，Z23，Z24，Z51，Z55，Z81，Z91 功率探头、外部功率计 R&S NRVD，HP EPM，HP 437B，HP438A 和功分器

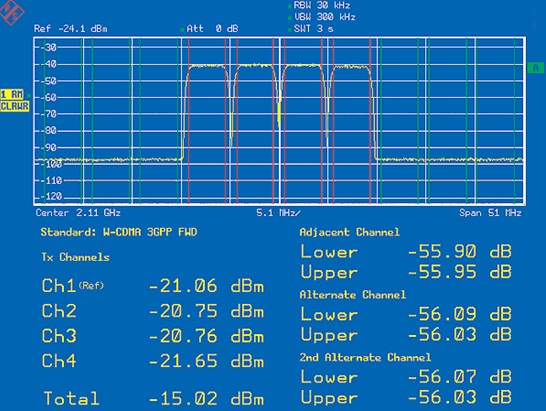

可同时测量 4 个信道的 ACP

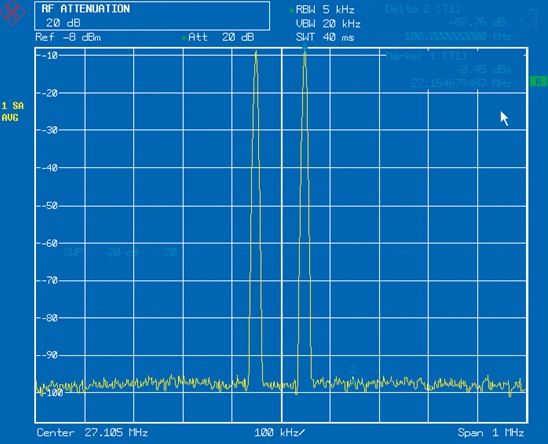

TOI 标记

型号	订货号
R&S®FSU3 频谱分析仪 20Hz到3.6GHz	1313.9000.03
R&S®FSU8 频谱分析仪 20Hz到8Hz	1313.9000.08
R&S®FSU26 频谱分析仪 20Hz到26.5Hz	1313.9000.26
R&S®FSU43 频谱分析仪 20Hz到43GHz *大RBW 10MHz	1313.9000.43
R&S®FSU46 频谱分析仪 20Hz到46GHz	1313.9000.46
R&S®FSU50 频谱分析仪 20Hz到50GHz	1313.9000.50
R&S®FSU50 频谱分析仪 20Hz到50GHz *大RBW 10MHz	1313.9000.49
R&S®FSU67 频谱分析仪 20Hz到67GHz	1313.9000.67
R&S®FSU67 频谱分析仪 20Hz到67GHz *大RBW 10MHz	1313.9000.66
