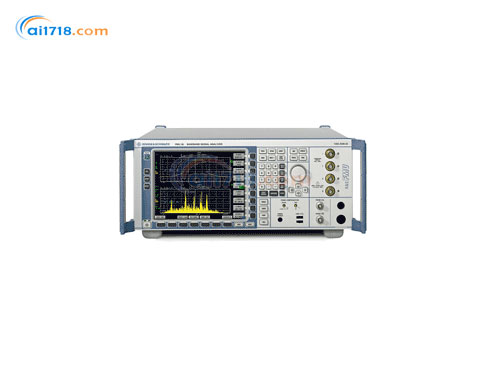

德国R&S(罗德与施瓦茨) FMU36基带分析仪由爱仪器仪表网代理，本产品是多功能模拟、数字基带信号分析仪。基于FFT的结构使用户能分析低频段极端微弱的信号。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：
•R&S®FMU36是多功能模拟、数字基带信号分析仪
•基于FFT的结构使用户能分析低频段极端微弱的信号，而超外差分析仪在低频段灵敏度较低

产品特点：

•具有36 MHz带宽、基于FFT的频谱分析仪
•模拟基带信号输入：平衡/不平衡，50 Ω/1 MΩ
•数字I/Q接口（可选）
•时域分析仪
•高效的矢量信号分析仪：通用解调和数字信号分析
•低频段仍具有高灵敏度
•具有三阶互调截点、多信道领道功率抑制比、占用带宽、互补积累分布函数、振幅概率分布等测量功能

功能

基带信号频谱和信号质量分析

•现今的无线通信系统中，越来越多的发射机和接收机功能在基带完成，移动无线和基站通信也不例外。采用R&S FMU36，您可以轻松地对这些进出基带的信号进行分析。例如，基带设计师能够测试从基带输出的已调制信号质量，接收机设计师也能验证进入基带之前的信号质量。

R&S FMU36中的矢量信号分析功能结构图

特性

双端口输入
•R&S FMU36具有两个模拟输入端口，既可单端输入，也可平衡输入。为了与被测件的阻抗匹配，输入端口的阻抗可以设置为50 Ω 或者 1 MΩ对于需要使用探头与被测件连接的用户，R&S FMU36提供了校准源，使探头对测量结果的影响降到*低。

全能型频谱分析仪

R&S FMU36符合您对Rohde & Schwarz分析仪所能提供的功能的期望
•标记、delta标记、噪声标记、相位噪声标记
•测量功能包括领道功率测量、载噪比、三阶截断点、占用带宽、调制深度
•平均值、*大值和*小值保持的迹线操作
•检波器：有效值、平均值、取样值、和正负峰值
•滤波器频率范围0.5 Hz 到 20 MHz，步进为1-2-3-5-10
•平顶、高斯、矩形、汉明、汉宁、切比雪夫等窗函数
•测量点数/轨迹数量可在155和30001之间选择

时域分析仪

•对于频率选择性测量，时域分析测量可以提供更多的有意义信息。例如，测量靠近强信号的微弱脉冲信号，使用R&S FMU36可以滤出脉冲信号，同时轻松测量脉冲持续时间和功率，这是传统的FFT分析仪不具备的功能。采用R&S FMU36可以单独设置中心频率和分辨率带宽。

长序列捕捉

•R&S FMU36的 I 和 Q 通道时间捕捉存储深度为 16 Msample，能够捕捉长时间的数字序列。在信号被存储于内存之前，为了优化内存的使用，将对信号重新进行采样。对于 WCDMA 信号，可存储 100 个连续的数据帧供后续分析。对于 GSM 信号，内存可存储超过3500帧。所存储的数据可以通过固件进行分析，也可以在导出后采用外部分析工具进行分析。
•内存可通过两步分别扩展为235 Msample 和 705 Msample，相当于*大采样率 81.6 MHz下的采样时间超过 8.5秒。

性能

•本底噪声<4 nV[1 Hz]
•I/Q 不平衡<0.1 dB
•信噪比典型值> 143 dB[1 Hz]
•电平不确定度 <0.25 dB

功能

•矢量信号分析仪
•*大符号率25 MHz
•16 Msample IQ存储深度，可扩展至705 Msample

联网的益处

•多种文件记录方式和联机能力
Windows XP操作系统加上多种接口使插入测量结果到文档里变得很简易。屏幕内容可以简易的保存为BMP或者WMF格式文件并导出到文字处理系统。为了处理迹线数据，可以把数据保存为ASCII文件（CSV格式），这样不仅记录了迹线数据还保存了仪表设置信息。

联网的优势

标准的局域网接口提供了联网的能力：
•可以连接到标准以太网络（10/100M）
•R&S FMU36在Windows XP下运行，能通过网络进行配置。例如输出数据到中心网络打印机或者保存结果到核心服务器这样的应用都可以很简易的进行。因此R&S FMU36能*佳的适应您的工作环境。
•屏幕内容可以直接导出到Windows的Word里，或者采用Excel的宏命令导出到文件程序。这*使您能快捷地创建产品数据手册或者质保文档。
由于内置VXI11兼容性，通过以太网远程控制变得更加简易。它连接您的应用程序到TCP/IP协议，并扮演IEC/IEEE总线驱动的角色。商用VISA库支持VXI11。*像您所熟知的IEC/IEEE总线，通过VXI11接口，R&S FMU36能被编程和远程控制。

测量实例

3GPP标准调制与码域功率测量
•附加的符合3GPP 规范的FDD 和 TDD LCR模式测量功能
•3 GPP BTS信号的测试速度高达1s/次
•码域和CPICH功率测量
•码域功率和 rho 测量功能(CDMA2000®/3GPP2)
•EVM 和PCDE测量
•时隙的码域功率测量
•每个码域信道的EVM测量
•符号、复合星座图显示
