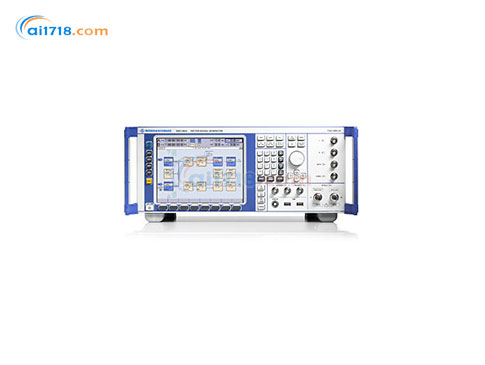

德国R&S(罗德与施瓦茨) SMU200A矢量信号发生器由爱仪器仪表网代理，本产品不仅包含两个独立的信号发生器（机箱高度只有4U），而且还具有*的射频和基带特性。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

•R&S®SMU200A不仅包含两个独立的信号发生器（机箱高度只有4U），而且还具有*的射频和基带特性
•R&S®SMU200A专为满足现代通信系统的研发和生产的全部需求设计
•满足大多数要求的高端信号发生器
•符合LXI C类标准
•由于采用了模块化设计，R&S®SMU200A可充分满足多种使用要求。*条RF通道可配备四种可用频率选件中的一种，用户可选择频率上限2.2 GHz / 3 GHz / 4 GHz 或 6 GHz。另外，第二条RF通道还可分别安装2.2 GHz和3 GHz的上限频率。所有选择频率选件的下限是100 kHz
•基带部分还可以同时安装两个信号发生器，它们可以实时产生复杂信号，并且配备有一个任意波形发生器，可提供高达128Msample的I和Q信号(512Mbyte)存储空间。不同基带产生的信号可以相加。每个信号都可以进行频率偏移。可选配高达40条衰落的衰落模拟器，以模拟多径传播
•R&S®SMU200A可以配备多种选件，例如所有当今重要的数字标准测量选件和功能性能提升选件，例如MIMO衰落或相位相干。关于所有可用选件和各个选件详细介绍的连接，请参见“订购信息”
•R&S®SMU200A采用现代直觉式操作理念，操作起来既快捷又容易

产品特点：

•*条射频通道从 100 kHz 至 2.2/3/4/6 GHz
•选配第二条射频通道从 100 kHz 至 2.2/3 GHz
•提供两条完整的基带通道
•支持 3GPP LTE FDD 和 TDD、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE演进、TD-SCDMA, WiMAX™ 及其他重要数字标准
•2×2 MIMO，可实时衰落
•两台仪器组合使用可实现2×4或 4×2 MIMO
•可选配高达40条衰落路径的衰落模拟器
•I/Q 调制器射频带宽高达 200 MHz
•可选配带实时编码器的基带发生器和任意波形发生器
•出色的射频性能

包含两个信号发生器

•*条射频通道的频率选择范围是100 kHz 到2.2 GHz/3 GHz/4 GHz/6 GHz
•可选择上限为2.2GHz或3GHz的第二条射频通道
•提供两条完整的基带通道
•在数字域内可无遗漏的合并各种基带信号（例如用于多种标准基站的测试）

出色的信号质量

•I/Q 调制器射频带宽高达 200 MHz
•单边带相位噪声非常低，典型值只有-135 dBc (f = 1 GHz, 20 kHz 载波偏置, 1 Hz 测量带宽)。采用增强相位噪声性能时典型值为 -139 dBc
•宽带噪声典型值为 -153 dBc (CW, f = 1 GHz, >10 MHz 载波偏置, 1 Hz 测量带宽)
•出色的ACLR，3GPP FDD时典型值为+70 dB
•电平可重复性非常高，为0.05 dB
•输出功率高达+19 dBm (PEP), 过量程时为 + 26 dBm
•标配高稳定度的参考振荡器

*的灵活性

•2 x 2 MIMO ，可实时衰落
•可两台仪器组合使用2×4或 4×2 MIMO
•可选配高达40条衰落路径的衰落模拟器
•支持EUTRA/LTE FDD 和 TDD信号产生
•支持 WiMAX™ IEEE 802.16-2004/Corr1-2005、802.16e-2005 和 WiBro
•四条用于 3GPP FDD的实时码道，支持HSDPA和HSUPA
•数据帧可混合，一个帧内可同时包含GSM、EDGE和EGPRS2时隙（每个帧的符号率相同）
•基带信号发生器带有通用编码器，可实时生成信号
•任意波形发生器分为16 Msamples、 64 Msamples 或 128 Msamples三种
•R&S®WinIQSIM2™ 和 R&S®WinIQSIM™仿真软件支持任意波形发生器

直观的操作

•彩色显示屏的像素为800 × 600（SVGA格式）
•直觉式用户界面，可显示信号流图形（框图）
•通过内置瞬态记录仪显示基带信号图形
•上下文感应帮助系统

产品制造的理想之选

•频率和电平设置时间非常短 (<2 ms)
•电子衰减器在整个电平范围内频率可达6GHz
•采用射频列表模式和多段波形可灵活的进行高速测量
•由于将两个完整的信号发生器合在一起，机箱高度只有四个高度单位高，因而占用空间极小

连接性

•可选配数字I/Q输入和输出：支持R&S®EX-IQ-Box 灵活数据格式和时钟信号生成
•支持R&S®NRP功率探头
•通过LAN（千兆以太网、VXI11）和GPIB实现远程控制
•通过远程桌面或VNC远程操作
•用户可选择触发和标记信号
•键盘、鼠标和记忆棒连接USB连接器
•满足LXI Class C标准

产品特性：

直观操作

•R&S®SMU200A具有现代直觉式用户界面，可清晰显示从基带到射频输出整个过程的信号流框图。每个方框代表一个仪器功能单元，所生成信号的情况一目了然，其中包括是否被加性高斯白噪声和/或衰落干扰。

该例子中R&S®SMU200A 矢量信号发生器生成了一个 LTE 2x2 MIMO信号

该例子中一台R&S®SMU200A 矢量信号发生器生成了两种电信标准的信号：在上行链路生成了一个LTE信号和加性噪声，在下行链路生成了一个衰落Wcdma信号

出色的信号质量

•由于采用了精密的多环路合成器理念，R&S®SMU200A的单边带相位噪声和宽带噪声极低。作为标准配置，系统还安装有高稳定性恒温控制参考振荡器，它可以提供出色的老化特性以及*低温度漂移。例如R&S®SMU200A是本地振荡器（LO）或压控振荡器（VCO）的理想替代品。

100 MHz、850 MHz、2.1 GHz 和 5.7 GHz频率下使用内部参考振荡器时的典型单边带相位噪声（未使用低相位噪声选件）

为了不妨碍相邻信道信号的传输，3GPP基站放大器要求要有非常好的邻道泄漏比(ACLR)性能。为了更好的对该性能进行测试，信号发生器的ACLR特性必须优于放大器的ACLR特性。目前，多载波功率放大器的使用正越来越普遍。在这种情况下，同一频率范围内需要放大的信号*不止一个，而是有几个相邻信号需要放大。这样在测量此类放大器时，对信号发生器的要求*会更高。由于具有出色的ACLR特性，R&S®SMU200A在执行此类测量任务时要比其他发生器更为出色。

出色的ACLR特性

无可比拟的灵活性

第三代移动无线电标准对信号发生器功能提供了更高的要求，由于信号发生器具有良好的射频特性和灵活性，因而成为特别是基站测试的必选工具。由于R&S®SMU200A的基带生成器中采用了通用编码器设计，因此在执行新标准测试时更为容易。所以R&S®SMU200A既可用于当前、也可用于今后的移动无线标准。

四个码道与加性背景信道实时显示

一台仪器有两个信号发生器

R&S®SMU200A的双通道理念优势在移动无线电领域变得更加明显，由于R&S®SMU200A 的基带部分完全数字化，因而两个基带发生器的信号可轻松相加而不必担心存在同步问题，并且无需使用外部耦合器和其他设备。可准确设置每个信号的频率偏移和相对功率。

对存在复杂干扰信号的多载波基站进行接收机测试时，*个基带发生器可产生要评估的测试信号，第二个基带发生器产生可作为背景信号的合适的多载波信号。还可模拟一个基站的两个发射天线（发射分集）。到目前为止，这种测量一直需要使用两台信号发生器。但是，当使用 R&S®SMU200A时只需一台仪器*够了。

实时信号和多载波信号相加

如果射频部分配备两条通道，则任何要求都能满足。例如，用一台仪器可生成接收机测试的所需信号和干扰信号－即使像进行带外阻塞测量时信号功率和频率偏移大不相同也没有关系。

生成有用信号和干扰信号

产品制造的理想之选

在生产自动化测试中，环回时间短和测试时间短尤其重要，信号发生器的设置时间短意味着更快见到经济效益。R&S®SMU200A的频率设置时间非常短，不到2ms，可满足所有需求。在列表模式下，由于列表中已经事先存储了不同频率，设置时间可缩短至450 μs以下。内置电子衰减器可确保无磨损切换。该功能可防止因更换机械衰减器而生产暂停。
