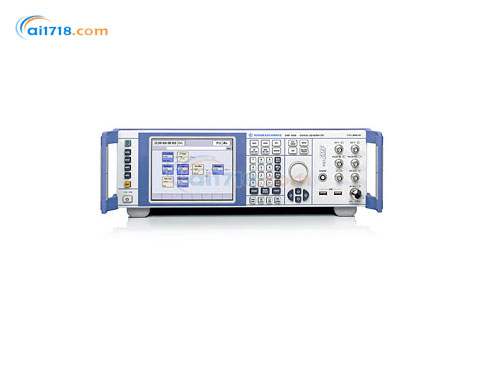

德国R&S(罗德与施瓦茨) SMF100A微波信号发生器由爱仪器仪表网代理，本产品信号质量、速度和灵活性– 这些是微波信号发生器的关键性能。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

•信号质量、速度和灵活性– 这些是微波信号发生器的关键性能
•为了满足极高要求，我们对R&S®SMF100A 微波信号发生器进行了全面重新设计与开发
•制造出了这一款拥有*新技术的*微波信号发生器，并树立了新的仪器标准。它覆盖了研发、生产、服务、维护和维修等众多应用领域

产品特点：

•*大频率范围100 kHz 至43.5 GHz
•*的单边带相位噪声，典型值为-120 dBc（10GHz载波频率；10 kHz 载波偏移）
•极高的输出功率，典型值为+25 dBm
•适用于所有领域
研发
生产
服务、维护及维修
•可通过GPIB、以太网或USB 进行远程控制
•创新的方框图操作形式

优异的信号质量

•极低的单边带相位噪声：典型值-120 dBc
（10 GHz载波频率；10 kHz 载波偏移；1 Hz 测量带宽）
•极低的宽带噪声：典型值<-148 dBc（10 GHz 载波频率）
（>10 MHz 载波偏移；1 Hz 测量带宽；+10 dBm 输出功率）
•极低的谐波：典型值<-55 dBc（10 GHz载波频率）（+10 dBm输出功率）
•高非谐波抑制：典型值<-62 dBc（10 GHz载波频率）
（>3 kHz 载波偏移；+10 dBm 输出功率）

适合各种用途

•频率范围100 kHz 至43.5 GHz
•频率、电平和低频扫描
•AM、宽带FM/φM、脉冲调制
•两个高达10 MHz 的多功能发生器
•连接R&S®NRP-Zx 功率传感器后可用于标量网络分析

适合在生产中使用

•在整个电平和频率范围内具有非常短的电平与频率建立时间：
<4 ms（频率），<3 ms（电平），典型值<750 µs（列表模式；频率和电平）
•极高的输出功率，典型值达到+25 dBm
•突出的*电平准确度和电平重复性
•具有用于远程控制的多种接口
•在机架中的空间要求较低：仅三个高度单位

航空和国防应用

•性能优异的可选脉冲调制器：
>80 dB 开关比
<10 ns 上升/下降时间
<20 ns 脉冲宽度
•可选的脉冲发生器
•满足高安全要求的可选小型移动闪盘（CF card）
•脉冲发生器可针对雷达测试需要生成脉冲串（R&S®SMF-K27 选件），即脉冲之间具有不同宽度与间隔的一系列脉冲的组合

功率分析

使用R&S®NRP-Zx 功率传感器进行标量网络分析
在没有频谱或网络分析仪的情况下，可通过带有R&S®SMF-K28 功率分析选件的R&S®SMF100A 微波信号发生器和一个R&S®NRP-Zx 功率传感器来进行标量网络分析。比如可以测量带通滤波器的通带特性。

通过R&S®SMF100A 微波信号发生器和安装有R&S®FSP-B10 选件的R&S®FSQ 信号分析仪来进行标量网络分析
此滤波器的输入与RF 输出相连，而它的输出与一个R&S®NRP-Zx 功率传感器相连。功率传感器连接在R&S®SMF100A 上进行设置。R&S®SMF100A 按照输入的频率范围执行测量，并显示此带通滤波器的通带。此时可对滤波器进行手动调节，并且可直接在R&S®SMF100A 实时显示调整结果。

由R&S®SMF100A（安装有R&S®SMF-K28 功率分析选件）显示的带通滤波器的特性

用户自定义的外部频率响应校正

功率放大器等被测设备（DUT）总具有一定的频率响应。在此情况下，信号发生器需要对频率响应进行补偿。R&S®SMF100A 专门针对这一应用提供了用户校正功能。对于一个需要校正的已知频率响应，可以输入作为频率函数的电平校正值。在这些频率点之间将进行校正值的自动插补。
为了将此过程简化，只需按一个按钮之后，R&S®SMF100A 也可通过使用外部R&S 功率传感器自动校正电平，并给出校正值。

行频率响应校正（红色）和没有进行频率响应校正（黄色）时R&S®SMF100A 微波信号发生器的输出电平

带有频率和电平校正值（单位分别为Hz 和dB）的用户校正表

灵活的脉冲串

为了生成更为复杂的脉冲，R&S®SMF100A 基于它的脉冲调制器和脉冲发生器、并使用R&S®SMF-K27 脉冲串选件便能够提供一个全新的功能。与单脉冲或双脉冲不同，“脉冲串”是各种不同脉冲的组合，它们可以是周期或非周期脉冲组。通过内置的可选脉冲发生器，便可以生成这些通常用于雷达应用的“脉冲串”。脉冲宽度和脉冲暂停时间可分别针对每个脉冲单独设置。这样*可以生成交错脉冲，或将抖动应用于脉冲宽度及脉冲暂停时间。
与ARB 解决方案不同，这种方法的*大优点是脉冲调制器的开/关比、上升和下降时间等性能要好得多。
