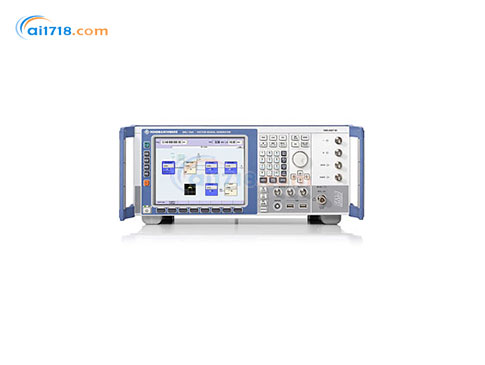

德国R&S(罗德与施瓦茨) SMJ100A矢量信号发生器由爱仪器仪表网代理，本产品满足不同应用对现代矢量信号源的所有挑战。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

产品简介：

•R&S®SMJ100A满足不同应用对现代矢量信号源的所有挑战
•例如，它提供了研发要求的信号质量和灵活性，更不用说其方便的图形化的用户界面，而这对R&S®SMJ100A来说只是锦上添花——在生产中，R&S®SMJ100A已经以它基带的灵活性和低的设置时间脱颖而出
•其基带可以提供实时信号，也可以重放事先计算好的波形
•R&S®SMJ100A覆盖数字射频传输必需的所有重要频段，提供3 GHz 或6 GHz的频率选项。内部基带发生器支持大多数数字标准，如GSM/EDGE, 3GPP FDD ，CDMA2000® 。这些特性使R&S®SMJ100A成为通用矢量信号发生器的理想选择，支持许多应用
•为了支持未来的标准，R&S®SMJ100A具有大的带宽，因此诸如WiMAX等新标准不会带来任何问题。内部的任意波形发生器即是其多功能的证明，它提供长度达64 Msamples的序列，可用于从R&S®WinIQSIM™或Matlab产生的多种信号

产品特点：

•好的信号质量
•200 MHz射频带宽的IQ调制器
•非常低的SSB相位噪声，典型值-133 dBc (f = 1 GHz, 20 kHz 载波偏移, 1 Hz 测量带宽)
•宽带噪声典型值-153 dBc (CW, f = 1 GHz, >10 MHz 载波偏移, 1 Hz 测量带宽)
•*的ACLR性能，对3GPP FDD (测试模式 1, 64 DPCHs)，典型值+69dB。
•标配高稳参考振荡器
•高的电平重复性

生产的理想选择

•极短的频率和电平设置时间(<2ms); 对列表模式下的频率变化，仅仅450 μs
•在整个电平范围内高达6 GHz的电子衰减器

多功能的内部基带

•四个实时的3GPP FDD码道
•每个GSM/EDGE时隙可设置不同的调制
•生成实时信号的基带发生器
•高达64 Msamples的任意波形发生器
•内部基带发生器带宽达80 MHz

易于使用

•800 × 600像素（SVGA格式）的彩色显示
•直观的操作界面，具有信号流的图形显示（方框图）
•通过内部的瞬态记录器图形化的显示基带信号
•上下文相关联的帮助系统
•所有编辑区的工具提示

连接性

•通过GPIB和LAN远程控制，兼容LXI Class C

产品特性：

•易于使用 I
为了操作直观，R&S®SMJ100A配备了一个大的彩色显示器，提供了创新的图形用户界面。仪器内部的信号流用方块图显示，每一个方块图代表一个功能单元，例如RF，基带，从而清楚的指示各种功能和设置。所有激活的部分都以彩色高亮显示，提供了快速而有效的总览

R&S®SMJ100A的方块图

•易于使用 II
上下文相关联的帮助功能提供了直观的菜单。当需要不同数字标准的参数相关信息时，R&S SMJ100A 的帮助功能尤其有用。
每个编辑窗口提供了一个“tooltip”功能，标明所选参数的设置范围。如果需要更详尽的信息，可方便地利用帮助功能，它不但提供了各种参数的背景知识，还提供自动化测试编程的远程控制命令。帮助功能还提供了到相关主题的链接。

上下文相关联的帮助系统

•信号质量 I
另一个重要的参数是误差矢量幅度(EVM)，它对于测量DUT误码的模块和接收机测试必不可少。信号源的信号质量越好，选择测试判据时准确度越高，这对生产尤其显得有利可图。R&S®SMJ100A的出类拔萃之处在于无需改变任何设置而同时具有*的ACLR和EVM性能。

3GPP FDD信号的解调

•信号质量 II
由于大的带宽和足够的频率覆盖，R&S®SMJ100A除了用于主要的移动通信标准外，也是诸如WLAN IEEE 802.11 和 WiMAX IEEE 802.16等重要的无线网络标准的理想选择。
同样，R&S®SMJ100A的EVM性能奠定了它在通用仪表里的地位，也验证了R&S®SMJ100A宽带信号处理时的杰出性能，这归功于基带和I/Q调制器的高线性。

满足IEEE 802.11a标准54 Mbit/s WLAN信号子载波的EVM性能

•功能强大的基带 I
灵活的基带发生器是R&S®SMJ100A的核心，它包括一个通用编码器（用于计算实时信号）和一个集成的存储深度达64 Msamples的任意波形发生器——这即使对长而复杂的测试信号也已经足够。增强的高达80 MHz的系统带宽使R&S SMJ100A满足所有当前以及未来的无线应用。

•功能强大的基带 II
除了广泛的移动通信标准方面的功能外，R&S®SMJ100A也支持带完整信道编码的无线局域网标准IEEE 802.11a，IEEE 802.11b 和IEEE 802.11g 。

无线 LAN 标准 IEEE 802.11 (a, b, g)的操作菜单

•功能强大的基带 III
IEEE 802.16标准，又称为WiMAX，作为*后一公里无线接入而被广泛关注。R&S®SMJ100A支持其中的release 2004，版本d，包括信道编码，OFDM 和OFDMA两个版本都包含其中。R&S®SMJ100A提供了多种上行下行的双工能力，既包括FDD，也包括TDD.
用户界面上，OFDM 和OFDMA模式具有独立的操作菜单。OFDM具有确定的FFT长度256，因此只能同时使用一组子信道。这里值得注意的是，不同的数据突发可以有单独的子信道调制。另一方面，OFDMA有大得多的FFT长度2048，因此可以为不同的用户指定不同的子信道组，反映在OFDMA的子信道配置图中。

WiMAX系统中OFDM 和OFDMA的配置

•连接性 I
前面板：除了触发输入外，前面板还有两个marker输出，使实验室设置变得简单。触发输入可以使R&S®SMJ100A依据DUT来定时。Marker输出因标准不同而输出不同的信号，例如对GSM/EDGE,可输出时隙或帧标记，对3GPP FDD可输出无线帧标记。
