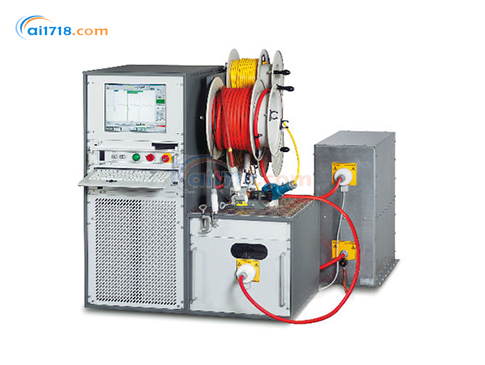

奥地利BAUR PHG 80 TD/PD VLF测试和诊断系统由爱仪器仪表网代理,本产品是多功能的电缆测试和诊断系统,专为中压电网开发和设计。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
PHG 80 TD/PD VLF测试和诊断系统简介:
•PHG 80 TD/PD是多功能的电缆测试和诊断系统,专为中压电网开发和设计。
•PHG 80 TD/PD系统也是*的电缆测试和诊断系统,通过它可以全面地了解试品的质量和老化状况。
•TD和PD诊断方法可*互补,因为他们既可以检测总体状况,也可以定位电气设备的单个故障。
PHG 80 TD/PD VLF测试和诊断系统特点:
•性能强大的 VLF- truesinus® 测试仪 (3 kW),具有可调的输出电压
•结构紧凑,19" 封装结构
•控制单元和功率单元分离,可以采取多种安装方式
•可以通过多种方式连接到各种构造的电缆站
PHG 80 TD/PD VLF测试和诊断系统简介:
•PHG 80 TD/PD是多功能的电缆测试和诊断系统,专为中压电网开发和设计。
•PHG 80 TD/PD系统也是*的电缆测试和诊断系统,通过它可以全面地了解试品的质量和老化状况。
•TD和PD诊断方法可*互补,因为他们既可以检测总体状况,也可以定位电气设备的单个故障。
PHG 80 TD/PD VLF测试和诊断系统特点:
•性能强大的 VLF- truesinus® 测试仪 (3 kW),具有可调的输出电压
•结构紧凑,19" 封装结构
•控制单元和功率单元分离,可以采取多种安装方式
•可以通过多种方式连接到各种构造的电缆站
输出电压 | PHG 80TD/PD |
VLF-truesinus® |
0 – 57 kVrms 1.4 – 80.6 kVpeak |
VLF 方波电压 | 0 – 80 kV |
频率范围 | 0.01 – 1 Hz |
直流电压 | 0 至 ±80 kV |
*大电容负载 |
*大 20 µF 1.2 µF @ 0.1 Hz @57 kVrms 3 µF @ 0.1 Hz @38 kVrms 4 µF @ 0.1 Hz @30 kVrms |
分辨率 | 0.1 kV |
*度 | 1% |
输出电流 | |
输出电流 |
1.8 mA @ DC 80 kV 60 mA @ DC 50 kV 90 mA @ DC 20 kV |
*大烧穿电流 | 120 mA |
分辨率 | 10 µA |
*度 | 1% |
介质损耗因数测量 | |
VLF-truesinus® | 0 – 57 kVrms |
负载范围 | ≥10 nF |
测量范围 | 0.1 x 10-3 – 1,000 x 10-3 |
*度 | 1 x 10-4 |
分辨率 | 1 x 10-6(损耗因数的平均值) |
检测和补偿泄漏电流 | 通过 VSE 箱自动进行 |
局部放电测量 | |
VLF-truesinus® | 0 – 57 kVrms |
理论测量范围 | 10 – 12,800 m(v/2 = 80 m/µs 时) |
传播速度 (v/2) 可调 | 50 – 120 m/µs |
采样率 | 100 MSamples/s (10 ns) |
局部放电测量范围 | 1 pC – 100 nC |
*度 | 约电缆长度的 1 % |
分辨率 | 0.1 pC / 0.1 m |
校准器 | |
电荷(脉冲) |
▪ _x005fCAL1B:0.1 / 0.2 / 0.5 / 1 / 2 / 5 /10 nC ▪ _x005f CAL1E:0.5 / 1 / 2 / 5 / 10 / 20 /50 nC |
电源 | 9 V 方电池,DIN/IEC 6F22 |
一般信息 | |
显示器 | TFT 显示器,15.1" |
用户界面语言 | 阿拉伯语、中文(简体)、中文(繁体)、德语、英语、芬兰语、法语、希腊语、意大利语、韩语、马来语、荷兰语、挪威语、波兰语、葡萄牙语、罗马尼亚语、俄语、塞尔维亚语、瑞典语、西班牙语、捷克语 |
电源 | 200 – 260 V,50/60 Hz |
选项 | 100 – 140 V, 50/60 Hz配备自耦变压器 |
*大 功率消耗 | 3,500 VA |
环境温度(高压发生器) | -20 至 +55 °C* |
储藏温度(高压发生器) | -30 至 +70 °C |
相对空气湿度 | > 90 %,非冷凝 |
尺寸(宽 x 高 x 深)(高压发生器) | 约 483 x 623 x 775 mm |
重量 |
高压发生器:约 160 kg 总体:250 kg 起(取决于装备情况) |
安全和电磁兼容性(EMC) | 符合 CE 标准,符合低电压指令(2014/35/EC)、电磁兼容性指令(2014/30/EC)、环境影响 EN 60068-2和后续版本 |
