奥利地B2 HV45-4 VLF高压检测装置由爱仪器仪表网代理，本产品用于对中压电缆进行检测和诊断。它可以作VLF和DC检测，电缆绝缘护套检测，电缆护套缺陷定位模式和泄漏电流校正。现在热卖中，如需购买HV45-4 VLF高压检测装置，可通过ai1718.com的客服热线联系我们！

HV45-4 VLF高压检测装置简介：
•新 — HV45-4可以作新近引入的完全监控耐压检测 (MWT)，这是一种耐压检测和Tan Delta诊断（HV45-5功能）相结合，符合IEEE 400.2-2013的检测。
•性能 — HV45-4在尺寸、重量 (36 kg) 和性能 (*大10 µF) 有杰出的性能。干性设计（内部不含油）使仪器几乎免维护。
•安全性 — HV45-4带有两个彼此独立的接地设备（电子和机械放电）和一个12 kV回授保护系统，对操作员和仪器起到保护作用。
•现场使用 — HV45-4防水、牢固耐用的壳体的保护类型为IP67，在运输的过程中不需要采用额外的运输箱。
•连接性 — HV45-4在工作现场不需要外部计算机。所有检测结果都可以在检测之后用USB或者Bluetooth下载，然后用PC作进一步的分析和创建报告。

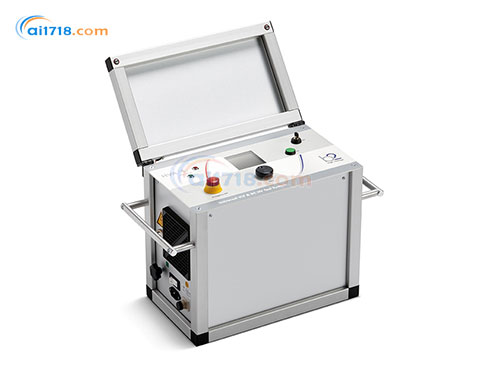

HV45-4

HV45-4 VLF高压检测装置特点：
•VLF和DC输出
•Tan Delta诊断 (TD)（HV45-5功能）
•Leakage Guard ®
•完全监控耐压检测 (MWT)
•绝缘护套检测
•绝缘护套缺陷定位模式
•真空瓶检测
•用部分放电系统升级
•绝缘检测

HV45-4 VLF高压检测装置特征：
•输出电压45 kV peak , 32 kV rms
•纯正弦波电压(不受负载影响)
•内部TD测量有高精度 (1 x 10 -4 )
•Tan Delta测量有不同的频率 (0.01 – 0.1 Hz)（HV45-5功能）
•Leakage Guard® -泄漏电流校正
•输出电流60 mA*大。
•高检测能力10 µF
•紧凑结构，重量很轻 (36 kg)
•保护类型 IP67 (在盖子合上时)
•完全保护 — 几乎不可破损，外壳防水、防尘、防锈蚀
•大型彩色显示器 (4.3”)
•USB和Bluetooth连接
•电缆检测根据：IEC60502-2:2015, IEEE 400.2-2004,CENELEC HD 620/621,IEEE400.2-2013等
•可编程检测序列
•可用部分放电诊断系统(可选项)升级
•内置12kV瞬变保护(50 Hz)
•双放电设备 (DDD®),两个内置自动放电设备
•容易更换的HV电缆
•直观菜单操作
•电缆绝缘护套缺陷定位 (和接地缺陷定位器连用) 1
•真空瓶检测
•绝缘检测

HV45-4 VLF高压检测装置可选项
•部分放电
•诊断系统 PD60-2

HV45-4 VLF高压检测装置供货内容
•HV45-4检测设备包括Tan Delta诊断和Leakage Guard ®（HV45-5功能）
•PC软件 - b2 ControlCenter
•5 m HV电缆
•电线和接地线
•配件包
•USB盘
•使用手册

HV45-4
货号	SH0261
输入电压	100 – 230 V, 50/60 Hz, 1200 VA
输出电压	正弦波 0 – 45 kV peak, 32 kV rms DC ± 0 – 45 kV 方波 0 - 45 kV 精度 ± 1% 分辨率 0.1 kV
输出电流	0 – 60 mA (分辨率 1 µA) \| 精度：±1%
输出频率	0.01 … 0.1 Hz 步进 0.01 Hz (默认 0.1 Hz) - 自动频率
Tan Delta精度负载 > 10 nF	± 1 x 10 -4 Leakage Guard® — 检测和补偿泄漏电流
阻抗范围	0.1 MΩ…5 GΩ
输出负载	1.0 µF @ 0.1 Hz @ 32kV rms
绝缘护套检测	Unmax： 10 kV 动作电流： 0.1 mA – 5.0 mA
绝缘护套缺陷定位 1	Unmax： 10 kV 脉冲/周期： 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
输出模式	AC (VLF) 对称和在整个范围内不受负载影响， DC (正极或者负极), Burn-/Fault Condition或者 Fault Trip Mode, 绝缘护套检测
安全性	50 Hz 12 kV 回授保护 / 双放电设备 (内部)
内存	保存50个检测记录 \| USB几乎没有限制
测量	电压和电流 (True rms 和／或 peak), 容抗，电阻，时间，闪络电压
HV电缆	5 m带夹线钳
软件	“b2 Control Center” (包括在内)
计算机接口	Bluetooth 标准 USB 标准
尺寸	长 500 x 宽 305 x 高 457 mm (Peli Case)
重量	36 kg
环境条件	存放：-25°C 到 + 70°C 运行：-20°C 到 + 55°C
湿度：	5-85% 无凝结
