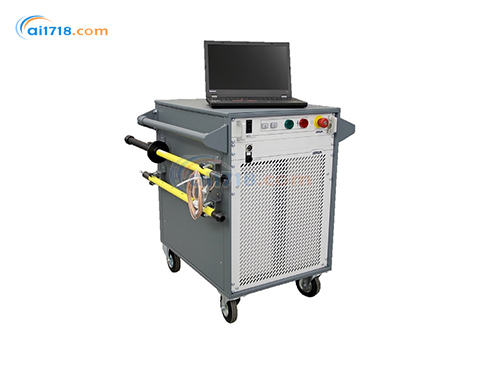

奥地利BAUR PHG 70/PHG 80 VLF检测系统由爱仪器仪表网代理，本产品拥有 VLF-truesinus® 技术的高效可携式测试系统。适用于*高50 kV 的中压电缆和电气设备进行电缆与电缆外皮检测。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

PHG 70/PHG 80 VLF检测系统产品简介：
•PHG 70/PHG 80拥有 VLF-truesinus® 技术的高效可携式测试系统
•PHG 70/PHG 80同时拥有3种电压波形：
VLF-truesinus® ， VLF 方波与直流电压
•PHG 70/PHG 80适用于额定电压至50 kV 的中压电缆
•PHG 70/PHG 80电缆测试，故障条件，电缆外皮检测
•BAUR VLF 检测系統 PHG 70/80 portable 适用于*高50 kV 的中压电缆和电气设备进行电缆与电缆外皮检测。可程式化高压产生器提供3种测试电压类型：

VLF truesinus® 和 VLF 方波
BAUR VLF-truesinus® 技术能够提供*可靠的电缆脆弱点检测。藉由数位化控制切与负载无关的高压产生器测试，提供可以比对的测量结果。不同与其他形状的电压波形，电压是准确，对称且持续的。测试电压不受电缆长度所影响。中电压电缆测试时须谨慎的以法律法规标准测试。

PHG 70/PHG 80 VLF检测系统直流电
直流电压测试，例如：直绝缘油侵式电缆，PHG 70/80 能提供具有正极性和负极性的味道直流电压，*大到80 kV ，PHG 系統符合安全性，坚固性，操作方便和自动化的*高要求。测试程序可以经由客戶自行定义，并经由一目了然的控制选单呗定义和储存。在测试过程中可以自动辨识高压电击穿，该系統可以自动开关高压，或根据设定进入闷烧模式。

PHG 70/PHG 80 VLF检测系统产品应用：
•*大输出电压：
VLF-truesinus® 38 / 57 kV rms
VLF 方波 57 / 80 kV
直流電壓 ±70 / ±80 kV
•电缆检测法规依据：
IEC 60502，IEC 60060.3，
DIN VDE 0276-620/621
(CENELEC HD 620/621)，
IEEE 400.2，IEEE 400-2012
•电缆被覆测试依据 IEC 60229
•适用于发电机，开关等电器设备

PHG 70/PHG 80 VLF检测系统产品特点：
•高性能测试仪（3 KW），可调整式输出电压
•小型的， 19寸外壳
•偷狗笔记型电脑控制
•VLF-truesinus ® 检测技术不受负载量影响，可再现的正弦波高压电
•可调整测试频率： 0.01 Hz – 1 Hz
•可编辑全自动测试诊断模式
•经由“手动测试”可达更大的灵活性
•击穿自动检测
•击穿时自动开关高压或进入闷烧模式
•具备的23过语言（含繁体中文）操作界面
•电缆数据资料和结构化的管理，建议的存储于搜寻记录资料
•符合EN 50191 安全控制
•反向电压保护 50 Hz – 16 kV
•可链接至不同的电缆测试模式
•独立的系統，也可安装与电缆测试车内
•可扩充为部分放电和损耗因数诊断系统

输出电压	PHG 70	PHG 80
频率范围	0.01 – 1Hz	0.01 – 1Hz
VLF-truesinus®	1 – 38 kV rms 1.4 – 53.7 kV peak	1 – 57 kV rms 1.4 – 80.6 kV peak
VLF 方波电压	1 – 57 kV	1 – 80 kV
直流电	± 1 – 70 kV	± 1 – 80 kV
解析度	0.1 kV	0.1 kV
*度	1%	1%
输出电流	PHG 70	PHG 80
测量范围	0 – 200 mA	0 – 200 mA
直流电电流	70 kV 时 10 mA 50 kV 时 60 mA 20 kV 时 90 mA	80 kV 时 1.8 mA 50 kV 时 60 mA 20 kV 时 90 mA
烧穿电流	*大 120 mA	*大 120 mA
解析度	10 µA	10 µA
*度	1%	1%
*大电容负载	*大 20 µF 38 kV rms 时， 3 µF @ 0.1 Hz 30 kV rms 时， 4 µF @ 0.1 Hz	*大 20 µF 57 kV rms 时， 1.2 µF @ 0.1 Hz 38 kV rms 时， 3 µF @ 0.1 Hz 30 kV rms 时， 4 µF @ 0.1 Hz
笔记型电脑
处理器	Intel Core i5
作业系統	Windows 7 旗舰版 ( 32位元) 或更高
主记忆体	*小 4 GB
硬碟	*小 256 GB SSD
概述
输入电压	200 – 260 V，50/60 Hz
选项	100 – 140 V，50/60 Hz（带有自耦变压器）
功率消耗	*大 3 500 VA
防护等級	IP22
尺寸高压发电机（宽 x 高 x 深）	755 x 850 x 991 mm（19‘‘，15 机架单元）
高压发电机重量	約 199 kg，包含机架和连接电缆
环境温度（高压发电机）	-20 至 +55°C
储藏温度（高压发电机）	-30 至 +70°C
空氣濕度	非冷凝
安全和电磁相容性	符合 CE 标准，符合低电压指令 (2014/35/ EG)、电磁相容性指令 (2014/30/EG)、环境影响 EN 60068-2 和后续版本
软体提供 23 种语言	英国，阿拉伯语，中文（简体），中文（台湾繁体），丹麦文，德语，芬兰语，法文，希腊文，意大利文，韩文，马来文，荷兰文，挪威文，波兰文，葡萄牙语，罗马尼亚语，俄文，塞尔维亚文，瑞典文，西班牙语，捷克文，土耳其语
