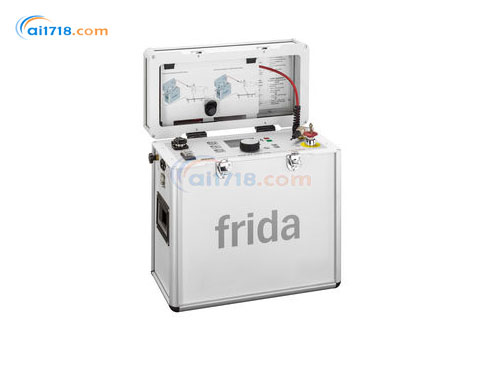

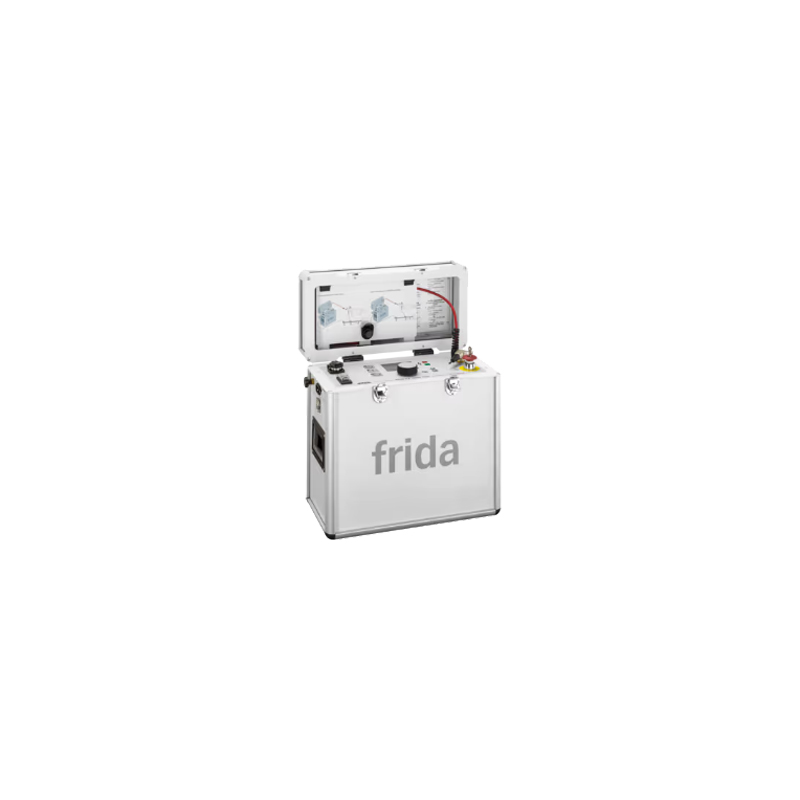

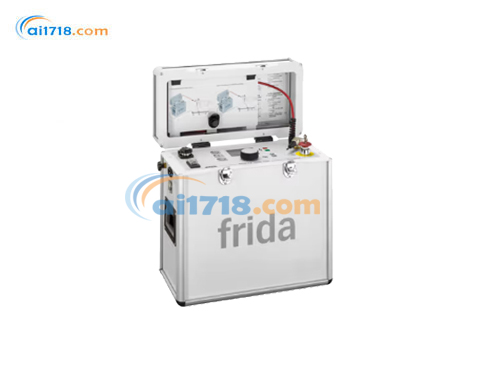

奥地利BAUR frida VLF测试诊断仪由爱仪器仪表网代理,本产品便携且性能强大的高压测试和诊断设备用于对*高 20 kV 的中压电缆和电气设备进行电缆和电缆护套测试。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
frida VLF测试诊断仪产品简介:
•BAUR 的便携式仪器 frida 和 frida TD 用于:
测试中压电缆和电气设备(发电机、 变压器和开关设备测试)
电缆护套测试
电缆诊断 (frida TD):
介损测量和带 tan δ 的监控耐压测试
局部放电测量*
带 tan-δ 和局部放电测量的完全监控耐压测试
•frida通过 VLF 测试可以在*短的测试时间内发现塑料和油浸纸绝缘电缆中的绝缘层损伤 ,并且不会对周围的绝缘材料造成不利影响
•frida采用 0.1 Hz VLF-truesinus® 的损耗因数诊断会为油浸纸电缆和 PE/XLPE 电缆给出差异化的结论。 处理 PE/XLPE 电缆时 ,介损测量会区分出新电缆、 受“水树”损伤较轻和较严重的电缆。 这样*可以确定电缆的更换紧迫程度
•frida带 tan delta 的监控耐压测试结合了电缆耐压测试和介损测量,能够对电缆状态进行*又全面的判断。 此外,通过优化测试时间可对电缆的破坏降到*低水平
frida电缆状态评估的新方法
•一台仪器完成电缆耐压测试和介损诊断
•测试简单快捷
•自动化的测试及诊断流程
•结构精巧、 重量轻
frida VLF测试诊断仪产品特点:
•*高测试电压 24 kV rms / 34 kV peak
•电压波形:VLF-truesinus ® , VLF-方波电压和直流电压
•VLF- truesinus ® 测试技术确保提供与负载无关重复性好的正弦波高压
•电缆测试符合:DIN VDE 0276-620/621(CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
•电缆护套检测符合 IEC 60502/IEC 60229 标准
•电气设备电压测试符合 IEEE 433 标准frida TD
•*高采用 20 kV 对电气设备和中压电缆进行损耗因数诊断
•高*介损测量,*度可达 1 x 10 -4
•通过 VSE-Box(选项)检测泄漏电流
•结合 PD-TaD 60 通过完全监控耐压测试更全面了解电缆状态
Full MWT = VLF 电缆耐压测试和同步的介损和局部放电测量
可用的方法和组合方法参阅第 2 页
•全自动并可进行个性化编辑的诊断流程( 包括评估)
frida VLF测试诊断仪一般信息
•通过 USB 接口进行数据通讯
•电脑软件管理测试数据
•自动放电检测装置
•可通过选项扩展
frida: 扩展成为局部放电诊断系统
frida TD: 扩展成为局部放电和Full MWT 诊断系统
Full 监控耐压测试
•更具说服力的组合方法
使用 BAUR VLF 测试诊断仪 frida TD 时 ,您可以结合便携式局部放电诊断系统 PD-TaD 60, 在进行 VLF 电缆测试的同时*完成介质损耗的测量并检查电缆线路的局部放电情况。 这种组合方法称为 Full MWT ,相比单独的电缆耐压测试, 它可以明显提供更多的信息。 通过电缆测试可以看出电缆设备能否在特定的测试耗时内承受负载, 而介损测量则可以对电缆绝缘层进行状态评估 ,并能借助局部放电测量识别并准确定位局部放电故障部位。 MWT *大的亮点在于以状态为导向的测试时间 :条件允许时 , 可以缩短测试时间 ,这可以降低成本。 这样电缆*只需要在必要的时间内承受较高的测试电压。
VLF-truesinus ® - 一种适用于各种方法和组合方法的电压波形
VLF-truesinus ® 是*一种既能可靠地进行电压测试又能*进行介损和局部放电测量的电压波形。 相对于其他电压波形 , VLF-tru-esinus ® 电压与负载无关、 对称且连续。 这是确保测量结果高*并且具有可重复性和可比性的前提条件。
frida VLF测试诊断仪产品简介:
•BAUR 的便携式仪器 frida 和 frida TD 用于:
测试中压电缆和电气设备(发电机、 变压器和开关设备测试)
电缆护套测试
电缆诊断 (frida TD):
介损测量和带 tan δ 的监控耐压测试
局部放电测量*
带 tan-δ 和局部放电测量的完全监控耐压测试
•frida通过 VLF 测试可以在*短的测试时间内发现塑料和油浸纸绝缘电缆中的绝缘层损伤 ,并且不会对周围的绝缘材料造成不利影响
•frida采用 0.1 Hz VLF-truesinus® 的损耗因数诊断会为油浸纸电缆和 PE/XLPE 电缆给出差异化的结论。 处理 PE/XLPE 电缆时 ,介损测量会区分出新电缆、 受“水树”损伤较轻和较严重的电缆。 这样*可以确定电缆的更换紧迫程度
•frida带 tan delta 的监控耐压测试结合了电缆耐压测试和介损测量,能够对电缆状态进行*又全面的判断。 此外,通过优化测试时间可对电缆的破坏降到*低水平
frida电缆状态评估的新方法
•一台仪器完成电缆耐压测试和介损诊断
•测试简单快捷
•自动化的测试及诊断流程
•结构精巧、 重量轻
frida VLF测试诊断仪产品特点:
•*高测试电压 24 kV rms / 34 kV peak
•电压波形:VLF-truesinus ® , VLF-方波电压和直流电压
•VLF- truesinus ® 测试技术确保提供与负载无关重复性好的正弦波高压
•电缆测试符合:DIN VDE 0276-620/621(CENELEC HD 620/621), IEEE 400-2012, IEEE 400.2-2013, IEC 60060-3
•电缆护套检测符合 IEC 60502/IEC 60229 标准
•电气设备电压测试符合 IEEE 433 标准frida TD
•*高采用 20 kV 对电气设备和中压电缆进行损耗因数诊断
•高*介损测量,*度可达 1 x 10 -4
•通过 VSE-Box(选项)检测泄漏电流
•结合 PD-TaD 60 通过完全监控耐压测试更全面了解电缆状态
Full MWT = VLF 电缆耐压测试和同步的介损和局部放电测量
可用的方法和组合方法参阅第 2 页
•全自动并可进行个性化编辑的诊断流程( 包括评估)
frida VLF测试诊断仪一般信息
•通过 USB 接口进行数据通讯
•电脑软件管理测试数据
•自动放电检测装置
•可通过选项扩展
frida: 扩展成为局部放电诊断系统
frida TD: 扩展成为局部放电和Full MWT 诊断系统
Full 监控耐压测试
•更具说服力的组合方法
使用 BAUR VLF 测试诊断仪 frida TD 时 ,您可以结合便携式局部放电诊断系统 PD-TaD 60, 在进行 VLF 电缆测试的同时*完成介质损耗的测量并检查电缆线路的局部放电情况。 这种组合方法称为 Full MWT ,相比单独的电缆耐压测试, 它可以明显提供更多的信息。 通过电缆测试可以看出电缆设备能否在特定的测试耗时内承受负载, 而介损测量则可以对电缆绝缘层进行状态评估 ,并能借助局部放电测量识别并准确定位局部放电故障部位。 MWT *大的亮点在于以状态为导向的测试时间 :条件允许时 , 可以缩短测试时间 ,这可以降低成本。 这样电缆*只需要在必要的时间内承受较高的测试电压。
VLF-truesinus ® - 一种适用于各种方法和组合方法的电压波形
VLF-truesinus ® 是*一种既能可靠地进行电压测试又能*进行介损和局部放电测量的电压波形。 相对于其他电压波形 , VLF-tru-esinus ® 电压与负载无关、 对称且连续。 这是确保测量结果高*并且具有可重复性和可比性的前提条件。
可用的方法和组合方法 | ||
方法 | 说服力和优势 | BAUR 设备 |
VLF 测试 | •简单的电压测试( 结论:通过/未通过) | frida |
tan-δ 测量 | •评估绝缘层的介损状态,局部放电 | frida TD |
局部放电测量 | •诊断局部缺陷位置并对其进行局部化 | frida & PD-TaD 60 |
同时进行 tan-δ和局部放电测量 |
•综合了 tan-δ 和局部放电测量的结论 •通过同步进行的 tan-δ 和局部放电测量缩短测试时间 •通过改变缺陷位置的条件和同时监控 tan-δ 值和局部放电,更好地识别隐藏的故障部位 ( 例如潮湿的接头 ) |
frida TD & PD-TaD 60 |
带 tan δ 的MWT |
•评估绝缘层的介损状态,局部放电 •智能耐压测试 •缩短状态良好的电缆的测试时间 |
frida TD & PD-TaD 60 |
带有同步局部放电测量的VLF 电缆测试 |
•定位电缆绝缘层中的故障部位 •智能耐压测试 |
frida & PD-TaD 60 |
Full MWT |
•评估绝缘层的介损状态,局部放电 •定位电缆绝缘层中的故障部位 •智能耐压测试,缩短状态良好的电缆的测试时间 •通过同步进行的 tan-δ 和局部放电测量缩短测试时间 •通过改变缺陷位置的条件和同时监控 tan-δ 值和局部放电,更好地识别隐藏的故障部位 ( 例如潮湿的接头 ) |
frida TD & PD-TaD 60 |
输出电压 | |
频率范围 | 0.01 – 0.1 Hz |
VLF- truesinus® | 1 – 24 kV rms (34 kV peak ) |
VLF 方波电压 | 1 – 34 kV |
直流电压 | ±1 – 34 kV |
灵敏度 | 0.1 kV |
*度 | 1% |
负载范围(VLF 测试) | 1 nF – 8 µF |
输出电流 | |
测量范围 | 0 – 14 mA |
灵敏度 | 1 µA |
*度 | 1% |
*大电容负载 |
0.1 Hz、 24 kV rms / 34 kV peak 时为 0.5 µF (≈ 2 km)* 0.05 Hz、 24 kV rms / 34 kV peak 时为 1 µF (≈ 4.2 km)* 0.01 Hz、 18 kV rms / 25 kV peak 时为 8 µF (≈ 33 km)* * 电缆电容为 0.24 μF/km 时的*长电缆长度 |
损耗因数测量tan delta (frida TD) | |
VLF- truesinus® | 1 – 24 kV rms |
负载范围 | 10 nF – 8 µF |
解析度 | 1 x 10 -6 |
*度 | 1 x 10 -4 |
测量范围 | 1 x 10 -4 – 21 000 x 10 -3 |
tan-δ 测量频率 | 0.1 Hz |
自动检测和补偿泄漏电流 | 通过 VSE-Box(可选) |
诊断报告器 | |
用于处理和评估测试和测量记录 | |
基于 MS-Excel | MS Excel 2007 或以上版本 |
概述 | |
输入电压 | 100 – 260 V, 50/60 Hz |
功率消耗 | *大300 VA |
防护等级 | IP 54 |
数据接口 | USB 2.0 |
尺寸(宽 x 高 x 深) | 438 x 456 x 220 mm |
重量(包括高压连接电缆) | 约22 kg |
环境温度(运行) | -10 至 +50°C |
储藏温度 | -20 至 +60 °C |
安全和电磁兼容性 |
符合 CE 标准, 符合低电压指令 (2006/95/EG)、 电磁兼容性指令 (2004/108/EG)、 环境影响 EN 60068-2 和后续版本 |
用户界面提供了 13 种语言 |
英语、中文(简体)、中文(台湾繁 体)、德语、法语、意大利语、韩 语、荷兰语、波兰语、葡萄牙语、俄 语、西班牙语、捷克语 |
