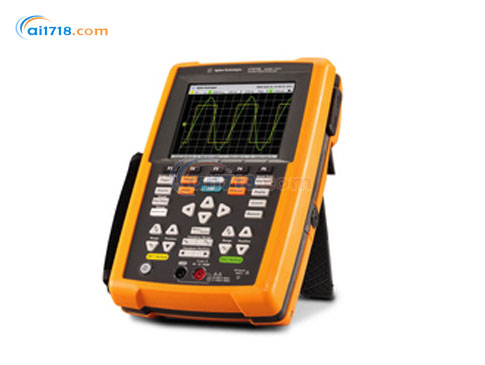

美国Agilent(安捷伦) U1620A 手持式示波器由爱仪器仪表网代理,本产品是*全能的手持式示波器。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
• 该系列示波器皆在满足各类安装和维护应用的便携性要求,可以清晰地显示波形,轻松地进行波形分析,并快速隔离信号毛刺
• 高性能特性加上一个坚固难用的机壳,它可以帮助您再移动中轻松进行故障诊断
• 双通道 20 MHz 和 40 MHz 示波器,具有内置数字万用表和记录仪功能
产品特点:
• 通道间隔离可进行高功率信号故障诊断
• 以三种模式(室内、室外、夜视)在任何光照条件下进行调试
• 高分辨率、宽视角、快速更新速率、5.7 英寸 TFT LCD 显示屏
• 10 个可选的本地化用户界面
• IP 41 进入保护
• 全功能数字万用表功能
• 内置记录仪功能
• 200 MHz
• 带宽高达 2Gsa/s
• 高达 2Mpts 记录长度
• 双波形缩放
|
U1610A |
U1620A |
|||||
技术指标 |
|
|
|||||
垂直系统 |
|
|
|||||
带宽(-3dB)¹ |
100 MHz |
200 MHz |
|||||
直流垂直增益精度¹ |
全量程的±4% |
||||||
|
全量程等于8格 |
||||||
双光标精度¹ |
±{直流垂直增益精度+0.4%全量程(~1*低有效位(LSB))} |
||||||
|
±{4%全量程±0.4%全量程(~1 LSB)} |
||||||
特征 |
|
|
|||||
采集 |
|
|
|||||
*大采样率 |
1GSa/s交叉,每通道500MSa/s |
2GSa/s交叉,每通道1GSa/s |
|||||
*大波形存储器深度 |
120Kpts/通道(交叉), 60Kpts/通道(无交叉) |
2Mpts/通道(交叉), 1Mpts/通道(无交叉) |
|||||
垂直分辨率 |
8位 |
||||||
峰值检测 |
>10ns |
>5ns |
|||||
平均值 |
可在2至8192之间选择,以2的指数幂为增量 |
||||||
滤波器 |
10kHz和20MHz带宽限制器 |
||||||
内插 |
(Sin x)/x |
||||||
垂直系统 |
|
|
|||||
模拟通道 |
通道1和通道2同时采集 |
||||||
计算得出的上升时间 |
3.20ns(典型值) |
1.75ns(典型值) |
|||||
垂直标度 |
2mV/格至50V/格 |
||||||
*多输入 |
CAT III 600V(使用10:1探头) |
||||||
|
CAT III 300V(直接) |
||||||
偏置(位置)范围 |
±4格 |
||||||
动态范围 |
±8格 |
||||||
输入阻值 |
1MΩ±1%≈22pF±3Pf |
||||||
耦合 |
直流、交流 |
||||||
带宽限制 |
10kHz和20MHz(可选) |
||||||
通道间隔离(通道采用相同的伏特/格设置) |
CAT III 600V |
||||||
探头 |
U1560-60002 1∶1无源探头 |
||||||
|
U1560-60002 10∶1无源探头 |
||||||
|
U1560-60002 100∶1无源探头 |
||||||
探头衰减因数 |
1x,10x,100x |
||||||
探头补偿输出 |
5Vpp,1kHz |
||||||
噪声峰峰值(典型值) |
全量程的3%或5mVpp,取两者中的较大值 |
||||||
直流垂直偏置(位置)精度 |
±0.1格±2mV±1.6%偏置值 |
||||||
单一光标精度 |
±{直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~½*低有效位(LSB))} |
||||||
|
±{4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~½LSB)} |
||||||
水平系统 |
|
|
|||||
量程 |
5ns/格~50s/格 |
2ns/格~50s/格 |
|||||
分辨率 |
100ps(5ns/格时) |
40ps(2ns/格时) |
|||||
时基精度 |
25ppm |
||||||
参考位置 |
左,中,右 |
||||||
时延范围(预触发) |
1屏幕宽度或120µs(取两者中的较小值) |
1屏幕宽度或1ms(取两者中的较小值) |
|||||
时延范围(后触发) |
50ms~500s |
20ms~500s |
|||||
时延分辨率 |
100ps(5ns/格时) |
40ps(2ns/格时) |
|||||
时延测量精度 |
相同通道:±0.0025%读数±0.17%屏幕宽度±60ps |
||||||
|
通道间:±0.0025%读数±0.17%屏幕宽度±120ps |
||||||
模式 |
主模式、缩放、XY、滚动 |
||||||
水平平移和缩放 |
双窗口缩放 |
||||||
特征(续) |
|
|
|||||
触发系统 |
|
|
|||||
信号源 |
通道1、通道2、外部通道 |
||||||
模式 |
普通模式、单一模式、自动模式 |
||||||
类型 |
边沿、毛刺、TV、第N个边沿、CAN、LIN |
||||||
自动定标 |
找到或显示活动中的通道,在编号*高的通道上设置边沿触发类型,在示波器通道上设置垂直灵敏度 , 时基显示为~2 |
||||||
|
要求*小电压>10mVpp,0.5%占空比 ,*低频率>50Hz |
||||||
释抑时间 |
60ns~10s |
||||||
量程 |
距中心屏幕±6格 |
||||||
灵敏度 |
≥10mV格:0.5格 |
||||||
|
<10mV/格:大于1格或5mV |
||||||
触发电平精度 |
±0.6格 |
||||||
耦合模式 |
交流 (~10 Hz)、直流、低频抑制 (~35 kHz)、高频抑制 (~35 kHz) |
||||||
外部触发 |
|
|
|||||
·输入阻抗 |
1MΩ≈10pF |
||||||
·*大输入 |
CAT III 300V |
||||||
·量程 |
直流耦合:触发电平±5V |
||||||
·带宽 |
100kHz |
||||||
测量 |
|
|
|||||
自动测量 |
时延/占空比(+/–)、下降/上升时间、频率、周期、相移、T *大值、T |
||||||
波形数学函数 |
CH1+CH2,CH1–CH2,CH2–CH1,CH1×CH2,CH1/CH2,CH2/CH1,d/dt(CH1),d/dt |
||||||
光标 |
△V:光标之间的电压差 |
||||||
|
△V:光标之间的时间差 |
||||||
FFT点 |
1024 |
||||||
FFT窗口 |
矩形、Hamming、Hanning、Blackman-Harris、平顶 |
||||||
显示系统 |
|
|
|||||
显示屏 |
5.7英寸TFTLCDVGA彩色显示屏(具备户外可读性) |
||||||
分辨率 |
VGA(屏幕区域):640垂直点乘以480水平点 |
||||||
控制 |
打开/关闭矢量、打开/关闭sin |
||||||
实时时钟 |
日期和时间(可调) |
||||||
语言 |
10种语言(可选) |
||||||
内置帮助系统 |
按下[Help]按钮即可显示快速功能帮助 |
||||||
存储系统 |
|
||||||
保存/调用(非易失性存储器) |
可在内部保存和调用10种设置和波形 |
||||||
存储模式 |
USB2.0全速主机端口 |
||||||
|
||||||
|
数据格式:.csv |
||||||
I/O |
USB2.0全速主机,USB2.0全速客户端 |
||||||
打印机兼容性² |
PCL喷墨打印机、PCL激光打印机 |
||||||
*大读数速率 |
10,000个计数,提供自动极性指标 |
||||||
电压 |
CAT II 1000V或CAT III 600V |
||||||
功能 |
量程 |
分辨率 |
精度 |
输入阻抗(标称值) |
测试电流 |
||
DCV |
1000.0mV |
0.1mV |
0.09%+5 |
11.11MΩ |
|
||
|
10.000V |
0.001V |
0.09%+2 |
10.10MΩ |
|
||
|
100.00V |
0.01V |
|
10.01MΩ |
|
||
|
1000.0V² |
-
