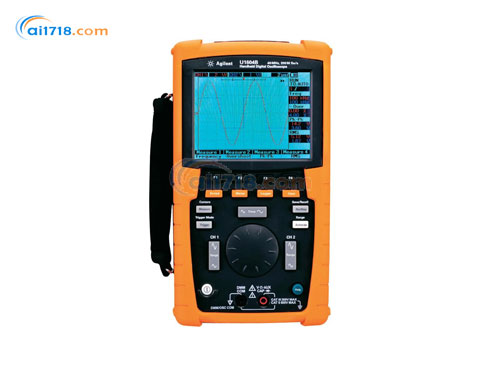

美国Agilent(安捷伦) U1604B 手持式示波器由爱仪器仪表网代理,本系列示波器皆在满足各类安装和维护应用的便携性要求,可以清晰地显示波形,轻松地进行波形分析,并快速隔离信号毛刺。现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
• 具有彩色波形显示功能的示波器,能后执行基础测量的数字万用表,可将数字万用表度数记录
到PC中的数据记录仪
• 该系列示波器皆在满足各类安装和维护应用的便携性要求,可以清晰地显示波形,轻松地进行波形分析,并快速隔离信号毛刺
• 高性能特性加上一个坚固难用的机壳,它可以帮助您再移动中轻松进行故障诊断
• 双通道 20 MHz 和 40 MHz 示波器,具有内置数字万用表和记录仪功能
产品特点:
• 三合一解决方案: 双通道示波器,真正的RMS DMM 和实时数据记录程序
• 4.5" 大型彩色LCD 显示器
• 20 MHz 的带宽,支持*触发
• 高达200 MSa/s 的取样速率
• 125,000点/通道的波形内存深度(*大记录长度)
• 6000点DMM分辨率,提供22种自动测量功能
• 11 种内置测量功能,包括电压表、电阻表和辅助仪表
• 缩放和双波形数学运算功能(U1604B 中增加了FFT 功能及四种窗口 技术)
• 通过PC Link应用软件全面进行远程控制和数据传送
• USB 1.1 全速接口连接能力
• 支持多语言快速帮助
应用领域 :
• 现场维修-工业方面或电子方面
• 工厂内部维护和维修
• 安装和运行监测
• 工业过程测试
• 质量控制
• 用于研发和实验室-工程师或技术员
标准配置:
• U1560A 示波器探头 (1:1) CAT III 300 V
• U1561A 示波器探头 (10:1) CAT III 600 V
• U1571A Ni-MH 电池 7.2 V, 4500 mA
• U1580A 数字万用表测试引线
• 接地鳄鱼夹
• 中型夹钳鳄鱼夹
• 挂钩夹
• USB 电缆
• 电源线和AC 适配器
• 快速入门指南
• 产品参考光盘,包括用户和服务指南、快速入门指南和PC Link 应用软件
• 校准证明 (CoC)
• 测试报告
|
U1602B |
U1604B |
范围 |
||
通道数 |
2 |
2 |
带宽(-3dB) |
DC至20MHz |
DC至40MHz |
*大采样率 |
每通道100MSa/s(50s/格至250ns/格)单通道和交叉使用通道时为200MSa/s(125ns/格) |
每通道100MSa/s(50s/格至250ns/格)单通道和交叉使用通道时为200MSa/s(125ns/格) |
*大记录长度 |
125,000点,可在屏幕上进行缩放以便查看 |
125,000点,可在屏幕上进行缩放以便查看 |
游标和缩放功能 |
· |
· |
波形运算 |
· |
· |
FFT |
─ |
矩形、Hamming、Hanning、Blackman-Harris |
自动测量 |
多达22种测量 |
多达22种测量 |
耦合 |
AC、DC、GND |
AC、DC、GND |
输入阻抗 |
1MΩII<20pF |
1MΩII<20pF |
范围 |
50ns至50s/格 |
10ns至50s/格 |
分辨率 |
2ns |
400ps |
上升时间 |
<17.5ns |
<8.8ns |
触发类型 |
边沿触发、码型触发、脉宽触发、视频触发 |
边沿触发、码型触发、脉宽触发、视频触发 |
内部范围存储 |
自动模式、普通模式、单一模式 |
自动模式、普通模式、单一模式 |
开关计数器 |
多达10种设置和迹线 |
多达10种设置和迹线 |
显示屏 |
||
一般特性 |
4.5英寸彩色LCD |
4.5英寸彩色LCD |
计数(数字万用表功能) |
6000 |
6000 |
数字万用表 |
|
|
真有效值 |
AC+DC |
AC+DC |
AC/DC电压 |
600V |
600V |
AC/DC电流 |
600A |
600A |
电阻 |
60MΩ |
60MΩ |
电容 |
0.01nF至300μF |
0.01nF至300μF |
温度 |
6000℃,K型热电偶 |
6000℃,K型热电偶 |
导通蜂鸣器 |
· |
· |
二极管测试 |
· |
· |
DATA LOGGER |
||
*大值/*小值/平均值记录 |
· |
· |
数据记录(需要绑定的USB2.0全速电缆,已连接到PC) |
内部:250点连接到PC:无任何限制 |
内部:250点连接到PC:无任何限制 |
时间间隔 |
150秒至20天(自动调整) |
150秒至20天(自动调整) |
安全和监管标准 |
||
过压保护 |
CAT III 300V |
CAT III 300V |
符合IEC61010-1:2001标准 |
· |
· |
符合CSAC22.2NO.61010-1:2004标准 |
· |
· |
一般特性 |
||
工作温度 |
0~50℃ |
0~50℃ |
电池(包括) |
镍氢充电电池 |
镍氢充电电池 |
电池使用时间 |
4小时 |
4小时 |
I/O |
·USB 2.0全速客户端,用于将数据传输到PC·USB 2.0全速主机,用于将数据传输到USB闪存盘(选件001) |
·USB 2.0全速客户端,用于将数据传输到PC·USB 2.0全速主机,用于将数据传输到USB闪存盘(选件001) |
保修 |
3年 |
3年 |
尺寸(高×宽×深) |
241.0×138.0×66.0mm |
241.0×138.0×66.0mm |
-
