TBS1022数字存储示波器 TBS1022数字存储示波器

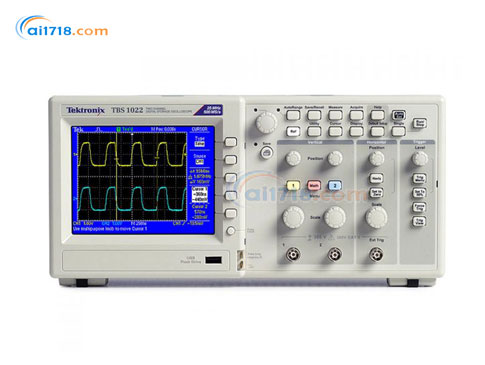

美国TEKTRONIX TBS1022数字存储示波器

型      号:TBS1022数字存储示波器
品      牌:美国TEKTRONIX
会员价格:面议
联系方式: 010-68940148
在线解答: 价格咨询 技术咨询 维修咨询
立即咨询
美国TEKTRONIX
美国TEKTRONIX

泰克作为测试、测量和监测领域的全球领导者,泰克公司是促进计算机和通信融合的主要厂商之一。几乎每次您浏览网站、点击鼠标、使用手机通话或打开电视机时,都会接触到泰克的技术。在几乎每个推动信息技术发展的全球领先的设计中心、实验室和通信网络中,都会采用泰克公司的产品和技术。 ...[查看更多]

浏览过此产品的用户最终购买了
美国Tektronix TBS1022数字存储示波器由爱仪器仪表网代理,本产品是设计紧凑,性价比高,集各种标准功能于一身的数字存储示波器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!

产品简介:
•设计紧凑,性价比高
•集各种标准功能于一身,包括 USB 连接、16 种自动化测量、极限测试、数据记录和上下文相关帮助
•数字*度,实现准确测量
•带宽高达 25 MHz,*大采样率达 500 MS/s,远高于同等价位的其他数字存储示波器
•泰克专有采样技术能够实时采样,所有通道均实现规定的采样率,始终准确捕获信号
•使用多条通道时不会降低采样性能
•拥有多种功能和内置工具,易学易用,特别适合初次使用示波器的用户和学生
•全球运行的泰克示波器数量已经超过 500,000 台
•为简化与现有课程的整合,TBS1000 还包括一张教育资源光盘,其中装有多种工具,帮助学生掌握示波器的使用方法
•检修设备的必备工具
•包括上升沿/下降沿、脉冲宽度和视频在内的*触发功能,帮助您快速隔离所需信号
•只要捕获到信号,*数学运算功能和自动化测量功能便可加快分析速度
•执行 FFT 或加、减或乘波形十分迅速
•16 种自动化测量功能,快速可靠地计算频率或上升时间等重要信号特点,内置极限测试功能轻松识别信号中的问题
•直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能
•使这些仪器变得简单易用,从而缩短学习时间,提高工作效率
•内置的帮助菜单提供有关示波器特点和功能的重要信息
•使用与用户界面相同的语言提供帮助
•示波器可以判断输入波形是否超过预定义边界,自动监测源信号和输出的通过或失败结果
•违规时可以触发特定动作,包括停止波形采集、停止极限测试功能
•将失败的波形数据或屏幕图像保存到 USB 存储设备中或者上述动作的任何组合操作

产品特点:
•所有通道均实现高达1GS/s的取样速率
•全部通道均实现2.5k点记录长度
•*触发,包括脉宽触发和选行视频触发
•16个自动测量和FFT分析可简化波形分析
•内置的波形极限测试
•自动化、扩展的数据记录功能
•自动设置和信号自动量程
•内置的上下文相关帮助
•探头自检
•多语言用户界面
•5.7英寸(144 毫米)有源TFT彩色显示器
•体型小,重量轻 - 仅4.9英寸(124毫米)厚,重4.4 磅(2 公斤)
•前面板配有USB 2.0主控端口,存储数据便捷
•后面板上有USB 2.0设备端口用于连接PC或直接打印到PictBridge®兼容打印机
•包括用于连接平台的 Tektronix OpenChoice®软件
•使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果,非常方便
•将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel,十分简单
•也可以直接连接任何兼容 PictBridge 打印机来打印图像


TBS1022 TBS1042 TBS1062 TBS1064 TBS1102 TBS1104 TBS1152 TBS1154
带宽 25 MHz 40 MHz 60 MHz 60 MHz 100 MHz 100 MHz 150 MHz 150 MHz
通道 2 2 2 4 2 4 2 4
每条通道的取样速率 500 MS/s 500 MS/s 1.0 GS/s 1.0 GS/s 1.0 GS/s 1.0 GS/s 1.0 GS/s 1.0 GS/s
记录长度 所有时基均为 2.5k 点
垂直分辨率 8 位
输入灵敏度范围 使用经校准的微调时所有型号均为 2 mV 至 5 V/div
直流增益精度 ±3%,从 10 mV/div 到 5 V/div
*大输入电压 300 VRMS CAT II;超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC
偏置范围 2 mV 至 200 mV/div:±1.8 V;>200 mV 至 5 V/div:±45 V
带宽限制 20 MHz
输入耦合 交流、直流、GND
输入阻抗 1 MΩ 并联 20 pF
垂直缩放 垂直扩展或压缩动态或停止波形
时基范围 5 ns 至 50 s/div
时基精度 50 ppm
水平缩放 水平扩展或压缩动态或停止波形
USB 接口 USB 主控端口位于前面板上,支持 U 盘
触发模式 自动、正常、单序列
触发源

两通道型号:CH1、CH2、Ext、Ext/5、交流线路
四通道型号:CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路

触发视图 按下“触发视图”按钮时显示触发信号
算术 加法、减法、乘法
数学函数 FFT
插值 Sin(x)/x
波形类型 点、矢量
余辉 关闭、1 秒、2 秒、5 秒、无限
格式 YT 和 XY
温度 工作状态:0 至 +50℃ ;非工作状态:-40 至 +71℃
湿度 等于或低于 +40℃ 时高达 85% 相对湿度
高达 +50℃ 时高达 45% 相对湿度
尺寸 158*326.3*124.2mm
重量 2.0kg(仅仪器);2.2kg(含附件)
TBS1022 25 MHz、2 通道、500 MS/s、TFT DSO TPP0101 10X 无源探头,100 MHz 带宽
TBS1042 40 MHz、2 通道、500 MS/s、TFT DSO TPP0201 10X 无源探头,200 MHz 带宽
TBS1062 60 MHz、2 通道、1 GS/s、TFT DSO P2220 1X/10X 无源探头,200 MHz 带宽
TBS1064 60 MHz、4 通道、1 GS/s、TFT DSO P6101B 1X 无源探头(15 MHz、300 VRMS CAT II 额定值)
TBS1102 100 MHz、2 通道、1 GS/s、TFT DSO P6015A 1000X 高压无源探头 (75 MHz)
TBS1104 100 MHz、4 通道、1 GS/s、TFT DSO P5100A 100X 高压无源探头 (500 MHz)
TBS1152 150 MHz、2 通道、1 GS/s、TFT DSO P5200A 50 MHz,50X/500X 高压差分探头
TBS1154 150 MHz、4 通道、1 GS/s、TFT DSO P6021A 15 A、60 MHz 交流探头
TEK-USB-488 GPIB 到 USB 转换器 P6022 6 A、120 MHz 交流探头
AC2100 仪器软手提箱 A621 2000 A、5 至 50 kHz 交流探头
HCTEK4321 仪器硬塑料手提箱(要求 AC2100) A622 100 A、100 kHz 交流/直流探头/BNC
RM2000B 机架安装包 TCP303/TCPA300 150 A、15 MHz 交流/直流探头/放大器
077-0444-xx 编程人员手册 – 仅为英语 TCP305A/TCPA300 50 A、50 MHz 交流/直流探头/放大器
077-0772-xx 服务手册 – 仅为英语 TCP312A/TCPA300 30 A、100 MHz 交流/直流探头/放大器
174-4401-xx USB 主机到设备电缆线,3 英尺长 TCP404XL/TCPA400 500 A、2 MHz 交流/直流探头/放大器
L7 简体中文(前面板饰面) 选项 A10 中国电源插头 (50 Hz)
L8 繁体中文(前面板饰面) 选项 A99 无电源线
