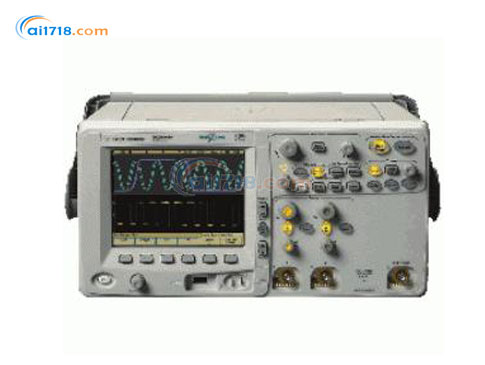

MSO6012A 混合信号示波器-爱仪器仪表网

美国Agilent（安捷伦） MSO6012A 混合信号示波器由爱仪器仪表网代理，本产品可使您看到更多微小的信号细节和更多的偶然事件。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

• 标配2 Mpts MegaZoom III深存储器可升级到8 Mpts

• 连通性标准：LAN、USB、GPIB和XGA视频输出

• 可选电池工作模式

• 更新速率高达100000波形/秒、256级亮度的高分辨率XGA显示器观看演示超越2维画面

• 15 ps rms 触发抖动

• 16个数字通道，与示波器通道有时间关联性

• 可在所有模拟通道和数字通道上进行码型和混合信号触发

• 用于Xilinx的FPGA动态探头应用选件 Xilinx

• 用于Altera的FPGA动态探头应用选件 Altera

• I2C, SPI, CAN, LIN 和 USB触发标准和提供的解码选件

• CAN、LIN和FlexRay自动串行触发和解码选件

产品特点：

• 高分辨率

• *快的体系结构

• 深入洞察的应用软件

• 捕获模拟或数字的混合信号。比较数字信号的多个周期和较慢的模拟信号

• 捕获长串行数据流，快速深入地分析问题。Agilent 6000系列示波器可提供同类产品中*好的串行协议功能

• 快速发现偶发错误

• 轻松捕获足够多的串行数据，可以查看所有细节

• 混合信号触发

型号	带宽	*大采样率	存储器	通道
DSO6012A	100MHz	2GSa/s	MegeZoom Ⅲ 8Mpts标准	2个示波器通道
MSO6012A	100MHz	2GSa/s		2个示波器通道 +16个逻辑通道
DSO6014A	100MHz	2GSa/s		4个示波器通道
MSO6014A	100MHz	2GSa/s		4个示波器通道 +16个逻辑通道
DSO6032A	300MHz	2GSa/s		2个示波器通道
MSO6032A	300MHz	2GSa/s		2个示波器通道 +16个逻辑通道
DSO6034A	300MHz	2GSa/s		4个示波器通道
MSO6034A	300MHz	2GSa/s		4个示波器通道 +16个逻辑通道
DSO6052A	500MHz	4GSa/s		2个示波器通道
MSO6052A	500MHz	4GSa/s		2个示波器通道 +16个逻辑通道
DSO6054A	500MHz	4GSa/s		4个示波器通道
MSO6054A	500MHz	4GSa/s		4个示波器通道 +16个逻辑通道
DSO6102A	1GHz	4GSa/s		2个示波器通道
MSO6102A	1GHz	4GSa/s		2个示波器通道 +16个逻辑通道
DSO6104A	1GHz	4GSa/s		4个示波器通道
MSO6104A	1GHz	4GSa/s		4个示波器通道 +16个逻辑通道
物理尺寸 (宽x高x深)		35.4 cm宽 x 18.8 cm高 x 28.2深 (不带手柄) 39.9 cm宽 x 18.8 cm高 x 28.2深 (带手柄)
重量		净重: 4.9 kg (10.8 lbs) 发运重量: 9.4 kg (20.7 lbs)
探头补偿 (comp) 输出		频率~ 1.2 kHz; 幅度~ 2.5 V
线电压范围		100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz自动量程
线频		50/60 Hz, 100-240 VAC; 400 Hz, 100-120 VAC
功率使用		*大值120 W
环境温度		工作环境: 0°C至 + 55°C; 非工作环境: -40°C至 + 70°C
湿度		工作情况下, 40°C时可24小时处于95%相对湿度条件下; 非工作情况下, 65°C时可24小时处于90%相对湿度条件下
高度		工作时可达4570 m (15000 ft); 非工作时可达 15244 m (50000 ft)
*大频率		50/时间每格
显示屏		6.3英寸 (161 mm) 彩色TFT LCD
分辨率		XGA-768个垂直点和1024个水平点 (屏幕区域); 640个垂直点和1000个水平点 (波形区域) 256级亮度
