190-202示波器-爱仪器仪表网

美国FLUKE 190-202示波器由爱仪器仪表网代理，本产品是能够承受恶劣的工作环境的示波器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：

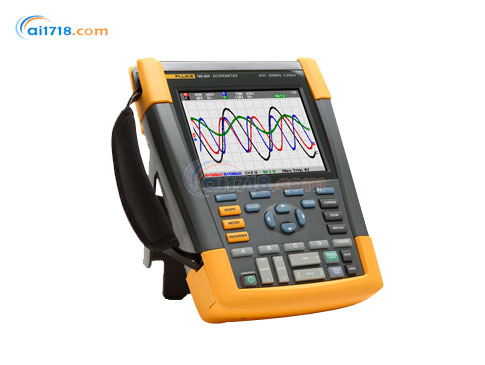

•FLUKE 190-202是*IEC 61010, 1000 V CAT III / 600 V CAT IV等级的便携式示波器，设计用于配电系统中固定安装的工业设备。这些电池供电的手持式便携仪器具有密封、防尘、防滴外壳，防护等级为IP-51，能够承受恶劣的工作环境

产品特点：

•200 MHz带宽，实时采样率高达2.5 GS/秒，400 ps分辨率

•内置5000字多用表

•Connect-and-View™轻松触发和显示复合信号

•TrendPlot™和ScopeRecord™ 长时间捕获或绘制波形和测量值

•回放*后100个屏幕，检查波形异常

•经过环境测试，满足IP-51防尘、防滴防护等级，可承受3g振动或30g冲击

•大容量锂电池，工作时间长达7小时

•电池操作门，方便更换电池，延长工作时间

•两个电气隔离USB端口：用于连接PC的微型USB-A端口和用于连接USB存储器装置的端口

•安全锁槽，利用标准Kensington® PC锁锁定仪器

•螺纹套筒，用于标准照相机安装附件

产品配置：

Fluke-190.XX2 ScopeMeter 190 II系列标准主机：

•BC190电源适配器

•BP290锂电池组

•VPS410-R红色探头

•VPS410-B蓝色探头

•USB电缆，A – B (mini)

•挂带

•固定在仪器上的手带(用户可选择左手或右手使用)

•CD版用户手册，含演示版FlukeView ScopeMeter软件

•校准技术申明

参数	190-062	190-102	190-202
垂直偏转
通道数	2	2	2
带宽	60 MHz	100 MHz	200 MHz
上升时间	5.8纳秒	3.5纳秒	1.7纳秒
示波表输入数	2个输入通道加外触发器
通道基础架构	所有输入彼此之间完全隔离，与地完全隔离可以任意组合激活输入
输入敏感度	2 mV/刻度到 100 V/刻度，加可变衰减
带宽限制器	用户可选：20 kHz、20 MHz 或全带宽
输入电压	经过 CAT III 1000 V/CAT IV 600 V 评级，请查看“一般规格“了解详细信息
垂直分辨率	8位
准确度	±（读数的 2.1 % + 0.04 x 范围/刻度）@ 5 mV/刻度到 100 V/刻度
输入阻抗	1 MΩ ± 1 % // 14 pF ± 2 pF
水平
*大实时采样速率（同时采样）	每个通道 625 MS/秒	每个通道 1.25 GS/秒	2.5 GS/秒 (2 通道)
记录长度	每通道高达 10,000 样本点
时基范围	10 ns/刻度到 4 秒/刻度	5纳秒/刻度到 4 秒/刻度	2纳秒/刻度到 4 秒/刻度
	1-2-4-序列的时基使用 ScopeRecord™ Roll 模式（请查看“记录仪模式”）的调慢时间/刻度设置
毛刺捕捉	每通道 8 纳秒峰值检测（在任何时基设置，使用实时采样和数据压缩）
触发和延迟
模式	自动 Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选的脉冲宽度（*通道 A)、N 周期
Connect-and-View™	先进的自动触发功能，可识别信号模式，自动设置并持续调整触发、时基和振幅自动显示复杂动态信号的稳定波形，例如电机驱动器和控制信号可以根据需要关闭
自动捕捉 100 个屏幕
处于示波表模式时，仪表总是可以记住*近 100 个屏幕，无需特定的用户设置。发现异常时，可以按“重播”按钮反复查看整个序列的屏幕事件。可以对仪表进行设置，使之在出现毛刺或间断性异常时触发，然后以“看守”模式运行，捕捉 100 个特定的事件
FFT– 频谱分析
窗口	自动、哈明 (Hamming)、汉宁 (Hanning) 或无
波形比较以及使测试通过/失败
波形比较	提供参考波形的存储和显示，用于对新采集的波形进行视觉比较。参考源自采集的波形，可以在示波表中进行修改
使测试通过/失败	在波形比较模式中，示波表可以设置为仅在重播内存库中存储匹配（“通过”）或仅存储非匹配（“失败”）的采集波形，以供将来分析
自动示波表测量
Vdc、Vac rms、Vac+dc、V 大峰值、V 小峰值、V 峰到峰、Aac、Adc、Aac+dc、频率（单位：Hz）、上升时间（使用光标）、下降时间（使用光标）、相位（任意两个输入之间）、脉冲宽度（正/ 负）、有荷因数（正/负）、摄氏温度、华氏温度（不适用于日本）、dBV、dBm（50 Ω 和 600 Ω）

型号	说明
新190 II系列，双通道型号
Fluke 190-202	ScopeMeter，200 MHz，2通道加DMM/外部输入
Fluke 190-202/S	ScopeMeter，200 MHz，2通道加DMM/外部输入，含SCC-290套件
Fluke 190-102	ScopeMeter，100 MHz，2通道加DMM/外部输入
Fluke 190-102/S	ScopeMeter，100 MHz，2通道加DMM/外部输入，含SCC-290套件
Fluke 190-062	ScopeMeter，60 MHz，2通道加DMM/外部输入
Fluke 190-062/S	ScopeMeter，60 MHz，2通道加DMM/外部输入，含SCC-290
190 II系列，4通道型号在2010年10月已推出
Fluke 190-204	ScopeMeter，200 MHz，4通道
Fluke 190-204/S	ScopeMeter，200 MHz，4通道，含SCC-290套件
Fluke 190-104	ScopeMeter，100 MHz，4通道
Fluke 190-104/S	ScopeMeter，100 MHz，4通道，含SCC-290套件

特性:	利益
多达4路、高达1000V的独立浮地隔离输入	检查多个信号时间、幅值或波形相关性，尤其是三相电力系统或自动化和控制系统输入、输出和反馈环路
高达2.5 GS/s的高速采样	以高达400 pS的分辨率捕获波形细节，捕获类似于快速瞬态和感应噪声的现象
10,000点/轨迹波形捕获(示波器模式)	灵活的捕获模式和深度存储器，使用户能够以高分辨率捕获更长的记录长度
1000 V CAT III / 600 V CAT IV	在CAT III或CAT IV环境下确保安全。唯一一款能安全测量从3相输入到毫伏控制信号的示波器
Kensington®安全锁槽	无人看守时可安全锁定示波器
防尘、防滴的IP51防护等级	灵敏的测试工具，设计用于应对恶劣的工业环境
Connect-and-View™触发	对快速、慢变甚至复合信号进行智能、自动触发，使用示波器时几乎可实现无手动干预
FFT频谱分析	方便地在频域分析信号，观察信号幅值和频谱关系
自动捕获及回放100个频谱	内置记录仪，在间歇性随机事件永远丢失之前对其进行回放显示
ScopeRecord™ 滚动模式	在长时间周期内记录高分辨率波形，查找波形异常
TrendPlot™无纸记录仪模式，带有深度存储器	记录数天的自动信号测量值，方便地分析信号漂移、波动及其他异常。
采用BP291电池供电	电池工作时间长达7小时，不会浪费现场时间
方便操作的电池舱门	现场可快速更换电池
隔离USB主机端口	可将数据直接储存至USB存储装置
隔离USB设备端口	可方便地将数据传输至PC
紧凑、重量轻	仅2.2 kg (4.8 lbs)，方便携带到任何地方
双通道模式下的5,000字DMM	提高了多功能性，精密测量幅值或简单切换至示波器模式分析波形
