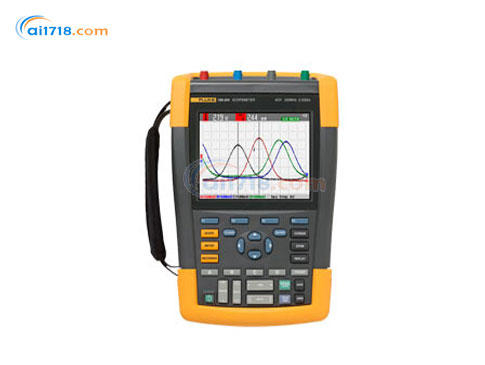

美国Fluke 190C-202S示波器由爱仪器仪表网代理,本产品是大屏幕彩色液晶显示的示波器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•TDS1202S万用示波表,200MHz 带宽,1GSa/s 实时采样率,2M 存储深度, 6000 计数万用表.5.6 吋大屏幕彩色液晶显示,全隔离手持示波表,示波器通道间完全隔离,示波器和万用表通道隔离
产品特点:
•200 MHz带宽,实时采样率高达2.5 GS/s,400 ps分辨率。含SCC-290套件
•内置5000字多用表
•Connect-and-View™轻松触发和显示复合信号
•TrendPlot™和ScopeRecord™ 长时间捕获或绘制波形和测量值
•回放*后100个屏幕,检查波形异常
•经过环境测试,满足IP-51防尘、防滴防护等级,可承受3g振动或30g冲击
•大容量锂电池,工作时间长达7小时
•电池操作门,方便更换电池,延长工作时间
•两个电气隔离USB端口:用于连接PC的微型USB-A端口和用于连接USB存储器装置的端口
•安全锁槽,利用标准Kensington® PC锁锁定仪器
•螺纹套筒,用于标准照相机安装附件
规格 | |
数字示波器带宽 |
Fluke 190-502: 500 MHz Fluke 190-204:200 MHz Fluke 190-202: 200 MHz Fluke 190-104: 100 MHz Fluke 190-102: 100 MHz Fluke 190-062: 60 MHz |
通道数 |
Fluke 190-502: 500 MHz: 2 通道 Fluke 190-204: 200 MHz: 4 通道 Fluke 190-202: 200 MHz: 2 通道 Fluke 190-104: 100 MHz: 4 通道 Fluke 190-102: 100 MHz: 2 通道 Fluke 190-062: 60 MHz: 2 通道 |
实时采样速率 |
Fluke 190-502: 5 GS/秒 Fluke 190-204: 2.5 GS/秒 Fluke 190-202: 2.5 GS/秒 Fluke 190-104: 1.25 GS/秒 Fluke 190-102: 1.25 GS/秒 Fluke 190-062: 625 MS/秒 |
输入 | 4 通道或 2 通道加 DMM 输入 |
独立浮动隔离输入 | 输入、参考和地面之间*高 1000 V CAT III/600 V CAT IV |
时基范围 | 2 纳秒 - 2 分钟/刻度(190-20X、200 MHz 型号) 5 纳秒 - 2 分钟/刻度(190-10X、100 MHz 型号) 10 纳秒 - 2 分钟/刻度(190-062、60 MHz 型号) |
输入敏感性 | 2 mV-100 V/刻度 |
触发类型 | Connect-and-View™、自由运行、单击取样、边缘、延迟、双斜率、视频、视频线路、可选脉冲带宽、N 周期 |
触发源 | 任何示波表输入通道或外部(经由 190-XX2 上的 DMM 输入)、2 通道型号 |
毛刺捕捉 | 8 纳秒 |
数字示波表测量 |
光标: 7 自动: 30 |
*大记录长度 |
ScopeRecord 模式: 30,000 pts 示波表模式: 每输入 10,000 pts |
持久性 | 数字持久性,提供类似于模拟示波器的波形衰减 |
波形比较 | 自动使测试通过/失败的波形参考 |
DMM 规格(2 通道型号) | |
仪表输入(在示波表模式还用作外部触发输入) | 4 毫米香蕉插头输入,与示波表输入和示波表地面完全隔离 |
*大分辨率: | 5000 计数 |
测量: | Vdc、Vac rms、Vac+dc rms、持久性、持续性、二极管测试(通过夹具或分流器)、摄氏温度或华氏温度(使用可选转换器) |
内存 |
190-X04、 4 通道内部存储: 屏幕 + 设置: 15 记录: 2 190-XX2、 2 通道内部存储: 屏幕 + 设置: 30 记录: 10 |
数字示波器显示屏 | 153 毫米全色 LCD,高更新速率 |
环保规格 | |
数字示波器操作温度 | 0ºC 到 40ºC,包括电池 0ºC 到 50ºC,不包括电池 |
存储温度 | -20℃ 至 +60℃ |
操作海拔 | 在 CAT IV 600 V、CAT III 1000 V 环境下,*高 2,000 米(6666 英尺) 在 CAT III 600 V、CAT II 1000 V 环境下*高 3,000 米(10,000 英尺) |
安全规格 | |
电气安全性 | 1,000V CAT III/600V CAT IV (EN61010-1) |
机械与一般规格 | |
数字示波器尺寸 | 270 x 190 x 70 毫米 |
数字示波器重量 | 2.2 千克 |
担保 | 主仪表 3 年担保,零件 1 年担保 |
锂电池 | 190-X04、4 通道型号: BP291 4800 mAh 电池(*长 7 小时)标准配置 190-XX2, 2 通道型号: BP290 2400 mAh 电池(*长 4 小时)标准配置*长 8 小时(使用可选 BP291) |
随附零件 | |
二通道型号 |
VPS410 电压探头组(一组红色,一组蓝色) TLS175 TwistGuard™ 安全设计测试导线组(红色和黑色) BC190 电池充电器/主适配器 BP290 2400 mAh 锂离子电池 腕带(固定到仪表上) 挂带 多语言用户手册光盘 FlukeView ScopeMeter 演示包(功能受限) USB 接口电缆 |
四通道型号 |
VPS410 电压探头组(一组红色,一组蓝色,一组灰色,一组绿色) BC190 电池充电器/主适配器 BP291 4800 mAh 高容量锂离子电池 腕带(固定到仪表上) 挂带 多语言用户手册光盘 FlukeView ScopeMeter 演示包(功能受限) USB 接口电缆 |
担保 | 主仪表 3 年担保,零件 1 年担保 |
型号 | 说明 |
SW90W | FlukeView® ScopeMeter® Software for Windows注册码 |
C290 | 硬壳便携包 |
SCC290 | FlukeView软件和硬壳便携包套件 |
BC190 | Fluke 190系列ScopeMeter的电池充电器/电源适配器 |
BP290 | Fluke 190 II系列用2400 mAh锂电池组(Excel表中新加项目) |
BP291 | Fluke 190 II系列用大容量锂电池组 |
HH290 | 挂钩 |
EBC290 | 外部电池充电器 |
VPS420-R | 高压探头组,150 MHz,100:1,CAT III 2000V (对地1000V) |
AS400 | 探头附件扩展工具包 |
-
