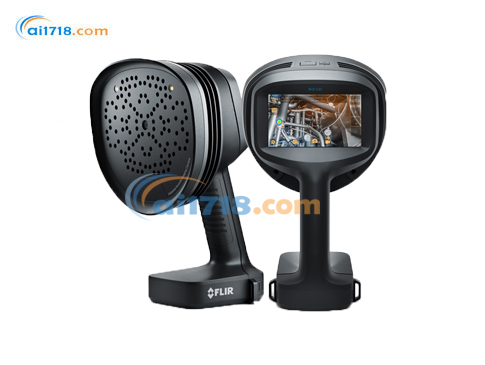

美国Teledyne FLIR Si2-LD声学成像仪由爱仪器仪表网代理,FLIR Si2-LD是一款简单易用的声学成像仪,可用于定位压缩气体泄漏和机械故障问题。借助这款轻便的单手式声学成像仪,维护、制造和工程人员可以轻松发现问题,其速度比传统方法快10倍。正在热卖中,如需购买,可通过ai1718.com客服热线联系我们!
FLIR Si2-LD是一款简单易用的声学成像仪,可用于定位压缩气体泄漏和机械故障问题。借助这款轻便的单手式声学成像仪,维护、制造和工程人员可以轻松发现问题,其速度比传统方法快10倍。Si2-LD内置124枚麦克风,在嘈杂的工业环境中也能直观地显示超声波信息,生成*的声像。声像实时叠加在可见光数码图像上,使用户可以准确地查明异常使用户可以准确地查明异常声音来源。
Si2-LD配备的插件让用户可以将声像导入FLIR Thermal Studio软件,进行离线编辑、分析和创建*报告。也可以使用FLIR Acoustic Viewer云服务完成分析和报告,并支持创建组织架构,分析成像仪使用状况,自动上传和管理数据,以及实现云到云的数据集成。利用FLIR Si2-LD开展日常维护工作,可以帮助客户提高检修效率,降低能源成本和节省维修费用。
更快地发现问题

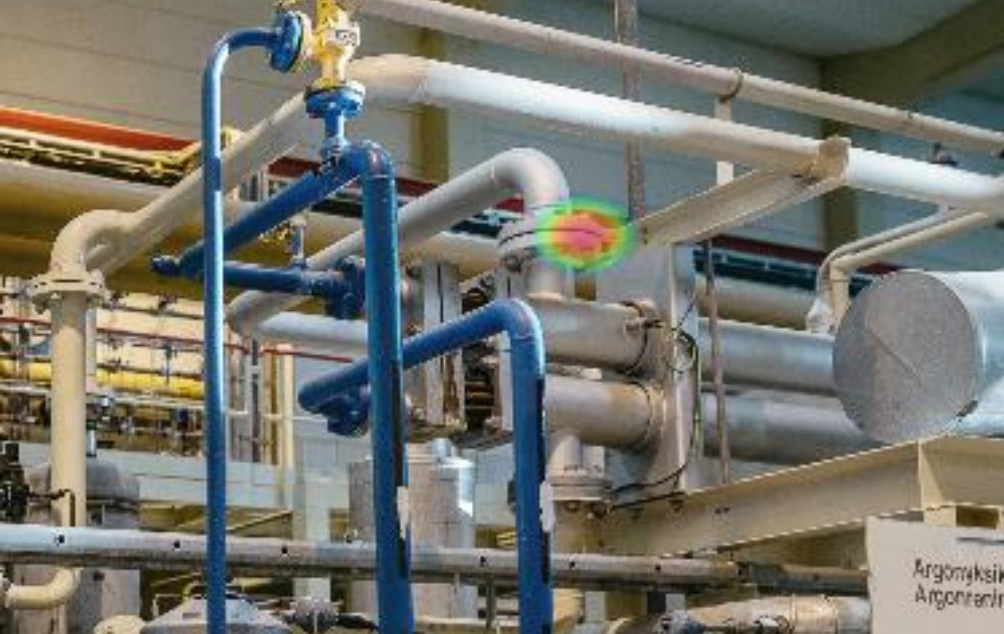

可从*远200米外,检测、定位并量化压缩空气和工业气体泄漏,以及检测轴承故障
• 借助高分辨率声学图像和124枚内置麦克风,即使在嘈杂的工业环境中也能*定位故障点
• 在屏幕上实时查看泄漏率(升/分或CFM)和成本损失估算
• 内置工业气体量化和成本分析功能,适用于氨气、氢气、二氧化碳、甲烷、氦气和氩气等
• 1200万像素彩色数码相机、单手操作,自动滤波、8倍数字变焦、LED照明灯和1280x720像素5英寸屏幕,即使在黑暗的环境中也能提供*的图像细节。
降低成本,节省维护费用
*大限度地减少气体泄漏和机械故障造成的额外成本
• 延长现有压缩机使用寿命,减少新压缩机购置和安装费用的支出
• 减少可能由气动系统压力损失导致的不合格产品
• 量化泄漏大小,了解能量损失量以及发现问题后节省的资金量

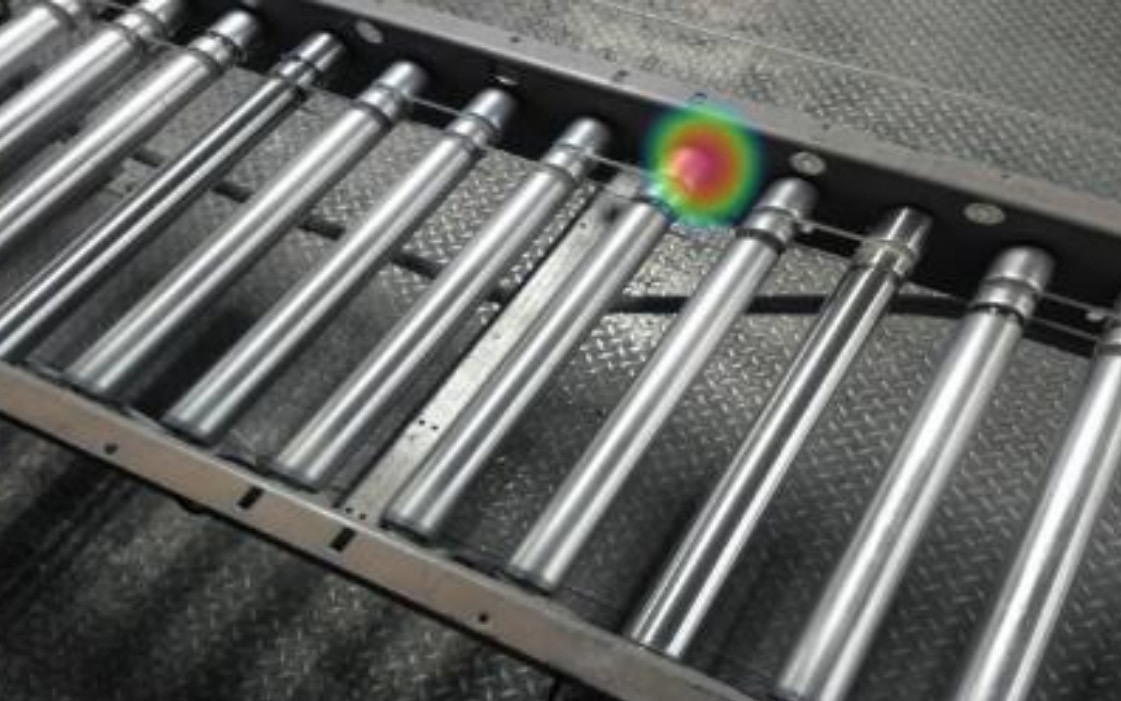

• 机械故障模式和自动选择功能,优化了过滤器,能够简化轴承故障等关键机械问题的查找工作
• 优化工时,仅需少量培训即可上手
轻松检测
使用这款方便的智能工具实时量化气体泄漏问题的严重程度
• 实时验证问题
• 使用FLIR Acoustic Viewer云软件和上传、存储、分组管理、共享和集成数据,创建报告。使用FLIR Thermal Studio Suite桌面软件进行热成像和声学图像的深入分析。
• 轻便易用,支持单手操作,保证安全的同时减轻身体负担
• 支持成像仪集群管理功能,在大规模作业中亦能高效使用并维护成像仪
• GPS标签、二维码扫描和文本注释 在现场快速有效地记录资产数据
• API接口,轻松实现云到云的数据集成
FLIR Si2-LD声学成像仪技术参数 | |
声 学 测 量 | |
麦克风 | 124枚低噪声MEMS麦克风 |
采样率 | 260 kHz |
动态范围下限 | <-15 dB |
动态范围,上限 | >120 dB |
检测阈值 |
20 kHz:-7 dB SPL 35 kHz:4dB SPL 50kHz:10 dB SPL 80kHz:36 dB SPL 100kHz:51 dB SPL |
带宽 | 2 kHz至130kHz |
方向分辨率 | 1°-0.125° |
工作距离 | 0.3米-200米 |
自动输入 |
自动滤波(AFFS) 5米内声源自动测距 |
泄漏检测和量化 |
自动识别泄漏,包括估计泄漏量和年度能耗损失 成本 |
泄漏率检测阈值 | 0.0032升/分钟(2.5米),0.0044升/分钟(6米) |
气体种类 |
压缩空体、氢气、二氧化碳、甲烷、天然气、氦气、氩 气、氨气等 |
其他声学分析模式 | 机械故障检测 |
成像和光学数据 | |
数码相机 | 1200万像素,彩色 |
相机视场 | 对角线75° |
视频帧率 | 数码相机:60帧/秒,声像:30帧/秒,屏幕:70帧/秒 |
变焦 | 8倍数字变焦 |
视频图像分辨率 | 1280×720像素 |
用户界面 | |
显示屏 |
尺寸:5英寸,1280×720 TFTLCD触摸屏,MIPI DSI接口 |
照明灯 | LED,两种模式:开/关 |
分 析 和 报 告 | |
在线 |
FLIR Acoustic Camera Viewer(云服务) acousticviewer.flir.com |
离线 | FLIR Thermal Studio(离线桌面软件) |
通讯和数据存储 | |
数据传输 |
Wi-Fi2.4 GHz和5 GHzIEEE 802.11.b/g/n/ac无线局域 网,USB存储设备 |
固件升级 | 自动OTA无线升级或通过USB连接升级 |
静态图像格式 | nlz和.jpg |
视频录制和格式 | *长5分钟, .nlz格式 |
内部存储容量 | 128 GB(SD卡) |
外部存储容量 | 8 GB U盘,云存储容量无限 |
图像注释 | 图像标记和注释 |
电源 | |
输入电压 |
额定输入电压:12 VDC *大输入:17VDC,3.3A(限值) |
电池 |
锂离子充电电池组(RRC 2054):14.4 VDC,3.45 Ah,49.68 Wh 续航时间:每组电池2.5小时(视环境情况而定) 充电时间:约2小时 *大输出:16.8VDC,5A |
电池充电器 |
输入:19-26VDC,2.8A *大输出:17.4VDC,4.8A |
环境数据 | |
工作温度范围 | -10℃至50℃ |
储存温度范围 | -20℃至50℃ |
相对湿度 | 0-90% |
EMC | CFR47 FCCPart 15 Subpart B |
无线电 |
CFR47FCCPart 15 SubpartC/E、ETSI EN 301489-1/-17、ETSI EN300328、ETSI EN301893 |
防护等级 | IP54 |
安全性 | IEC.62368-1 |
物理数据 | |
成像仪尺寸 | 288 mm×182 mm×159 mm |
成像仪重量(不含电池) | 1.2 kg |
电池尺寸 | 85 mm×77mm×23mm(RRC2504) |
电池重量 | 0.25 kg |
装箱信息 | |
外包装类型 | 纸板箱 |
标准配置 |
●成像仪 ●电池(2块) ●电池座充 ●电源线(4条) ●颈部挂绳 ●硬质运输箱 ●许可证卡:适用于FLIR Thermal Studio的 FLIRSi系列插件,*许可证 ●纸质文档 ·USB存储设备 |
包装重量 | 6 kg |
包装尺寸 | 490 mm×365 mm×190 mm |
