芬兰NL800 Camera手持式声波成像仪由爱仪器仪表网代理，NL800 Camera手持式声波成像仪用于PD 局放定位检测、噪声源识别定位、气体泄漏定位检测等。现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们！

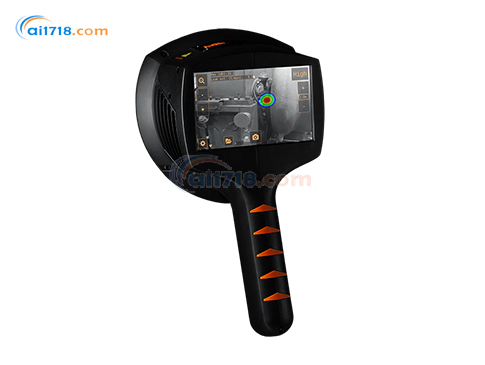

NL800Camera 手持式声波成像仪介绍：
NL800Camera 手持式声波成像仪是一种新型集三功能于一体的 PD 局放定位检测、噪声源识别定位、气体泄漏定位检测和分析诊断系统，利用 124 个高灵敏度数字麦克风阵列，采用遗传优化算法以及远场高分辨率波束形成技术将采集的声音以彩色等高线图谱的方式可视化呈现在屏幕上，有效的测量声场分布，声像图与可见光的视频图像*叠加，形成类似于紫外仪对导体电晕放电周围光子数的检测功效、如 SF6 红外热像仪对气体泄漏点的色差形成红外影像（如烟雾状）进行视频可视、如大型的麦克风声学阵列系统（Microphone Array）对场景噪声源的探测及定位功能。

NL800Camera 手持式声波成像仪适用范围：
NL800Camera 声波成像仪可广泛地适用于电网公司的高压架空线路的带电巡检扫测及定位、变电站各种裸露高压设备的电晕放电、悬浮放电、表面放电、以及瓷套内、外部等放电类型的检测及定位、以及各种气体管道泄漏检测及定位、设备异常振动查找等多场景、多功能一体；轻巧便携的手持仪在我们所关注的方向上形成非常*的声学图像，方便我们用户在现场进行非接触式的扫测，在常规的巡检过程中，查找出设备的潜在隐患。

NL800Camera 手持式声波成像仪检测类型：

1、放电检测

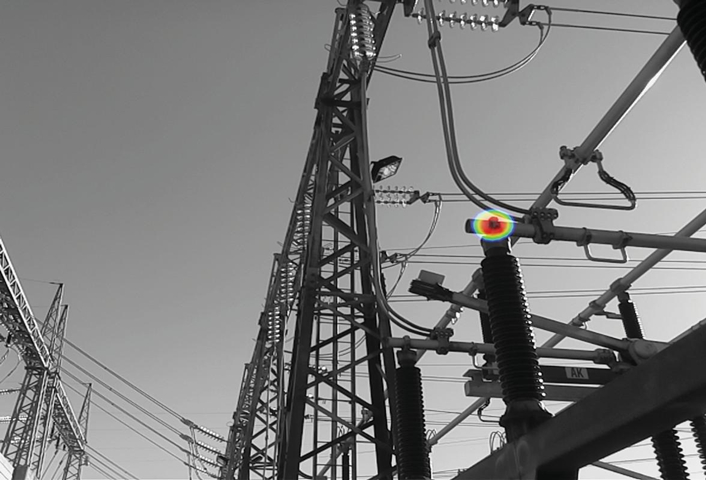

①表面放电，在变电站裸露的高压瓷套表面或其内部组件的放电

②对空气放电——通常无害，但持续的放电会产生臭氧和硝酸，侵蚀附近的材料

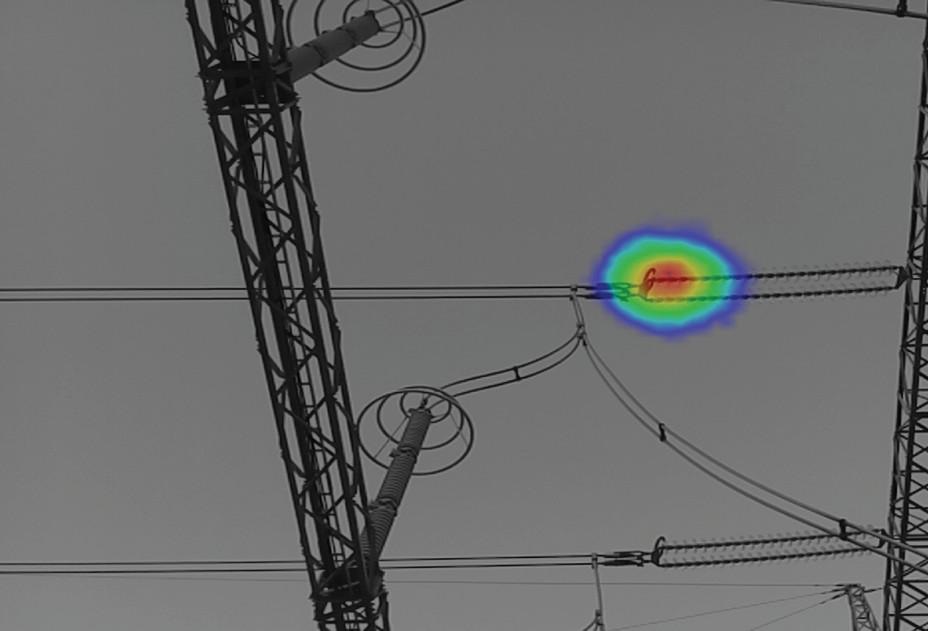

③电晕放电，从信号中自动识别放电类型

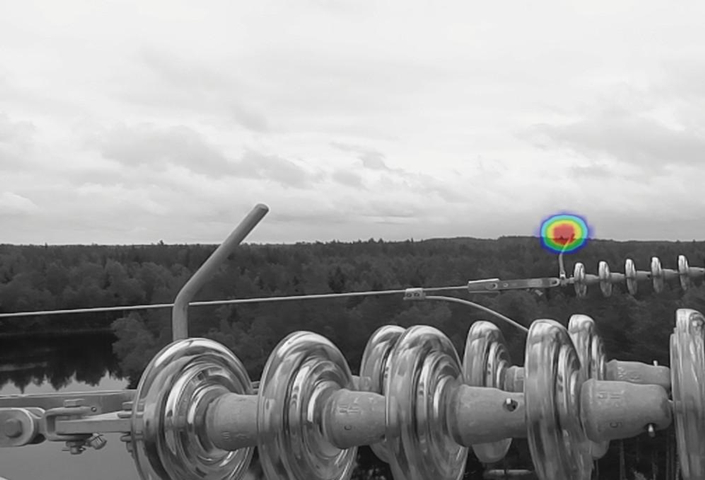

④绝缘子放电，长时间的放电会损坏绝缘体，并可能导致击穿

⑤悬浮放电，组件之间的放电

2、噪声检测

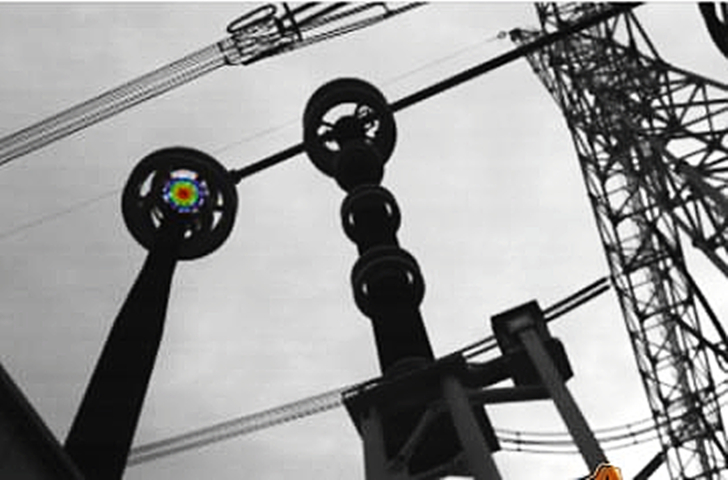

①特高压变电站高抗 A相出线套管顶部均压环异常：均压环内部支撑条脱落，均压环存在焊接质量不良现象，导致运行中*下一圈的均压环内部支撑条脱落，是造成本次均压环异响的直接原因。

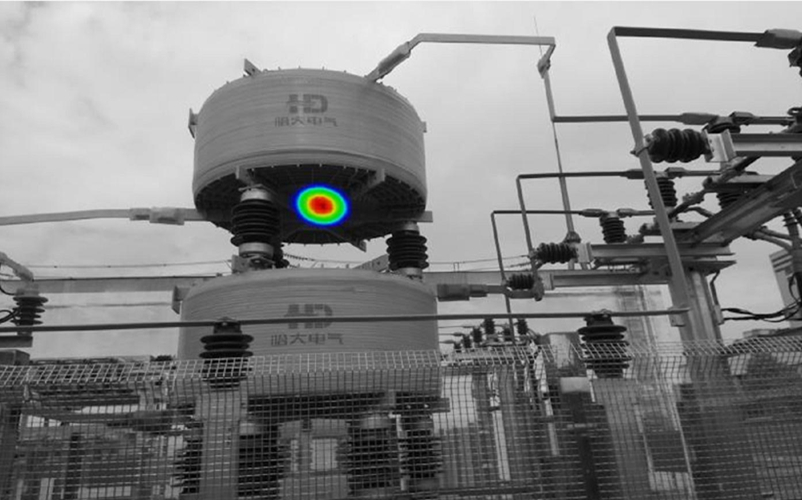

②发现了 500KV 变电站高压电抗器内部异常振动现象，运维检查发现电抗器的通风通道那块的玻璃纤维的引拔棒松动引起的振动异响。

NL800Camera 手持式声波成像仪特点：
非常轻巧的 NL800Camera 声波成像仪能够对稳态、瞬态以及运动声源进行快速识别定位，异音异响测试和轨迹跟踪定位等。
帮助人们直观的认识声波、声场、和声源，了解被测设备产生噪声的部位和原因，进而能够迅速地进行问题的排查和隐患的消除。
使用随机的外置电池，可以轻松连续 8 个小时进行拍照检测，并将实时的测量数据同步输入到办公室的云端。在云端，根据核心的交流放电算法，立即对放电信息进行分类，准确度达到 99％。
当多个用户都在使用 NL800Camera 手持声波成像仪时，云端系统可以在整个团队，进行在线、或 PDF检测报告共享试验结果。

声学测量	124 个低噪 MEMS 麦克风传声器实时声音可视化
灵敏度及精度	小于 0dB
动态范围	超过 120dB
分辨率	0.1 dB
频带宽度（可调节范围）	2 kHz~31 kHz
测量距离	0.3 米~100 米
采样率	62.5 KHz
空间分辨率	λ=3 KHz,在 40°至 31kHz 在 6°
声源定位分辨率	测量距离1m，单点源白噪声定位精度优于1度
声源定位动态范围	10kHz~15kHz 频率内不小于 20dB
传感器底噪	不大于 0 dB(A)/对于声波阵列
气体泄漏检测灵敏度	0.02 l / min
无线数据传输	Wifi2.4GHz and 5GHz IEEE802.11.b/g/n/ac 无线局域网
内部存储	32 GBSD卡, 不可拆卸的
外部存储	8 GBUSB大容量存储器,配备设备
