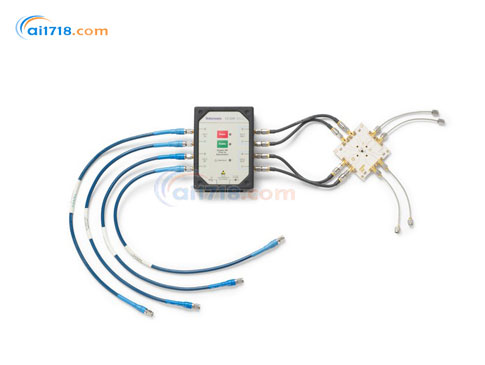

美国TEKTRONIX(泰克) LE320线性均衡器由爱仪器仪表网代理,本产品是支持速度高达 32Gb/s,提供紧凑的两通道精密均衡的线性均衡器,现在热卖中,如需购买,可通过ai1718.com的客服热线联系我们!
产品简介:
•通过添加*数量的预加重,数字预加重处理器 DPP 系列可以接收数据和时钟的单端输入,与误码率测试仪配合使用
•通过 LE320 系列远程头部可支持九抽头线性均衡器,支持速度高达 32Gb/s,提供紧凑的两通道精密均衡
•工作范围 8Gb/s 至 32Gb/s
•标准 4 抽头(可选 9 抽头)均衡
•高通滤波器设计
•低通滤波器设计
•通用信号放大
•通道或背板反嵌操作
•0V-2.7V 可变增益,可归零
•单机工作
•固定抽头延迟设计
•抖动穿通
•用户可配置 DDJ
•S 参数导入器
•支持数据速率范围为 8 Gbps 至 32 Gbps 的信号均衡
•20 dB 自动或手动增益控制。
•集成可变增益放大器和差分 50 mV 灵敏度
产品特点:
•支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术
•4 个标准抽头 +-20dB 动态范围,可选的 9 抽头滤波器设计支持多种设计功能
•信号预加重或连续时间线性均衡工作建模所需
•支持通道或背板仿真
•向任何差分信号施加 20dB 低噪声增益
•打开眼图,补偿长电缆或互联损耗效应
•*输出电平控制,实现从 “0”(归零)到 2.7 V 的差分信令
•在 BERTScope 或用户单机 PC 上工作,支持多种工作模型
•无需外部参考时钟
•允许发生器基本正弦、随机抖动和有界非相关抖动分量从输入到输出无阻碍传递
•通过*的通道损耗建模,为设计师提供精密增益 DDJ 合成
•允许用户将 LE320 通道响应定义为用户加载的物理系统验证文件近似
•无时钟设计将意外信号损伤传输至输出。 数据对齐问题无时钟记录
•多 UI 线性模拟(9 个分接点,18 ps 的分接点延迟间隔)
•固定分接点延迟设计无需外部参考时钟
•USB可编程接收器增益和多 UI 均衡允许均衡达 20 dB
•USB可编程通道型号允许电接口通道仿真
•USB可编程预加重和差分输出幅度可高达 2.7 V 差分
•USB可编程输出占空比对称度控件
•精密输出电平控件允许信号差异介于“0”(归零)和 2.7 V 之间
•用户定义的预置功能和专为重要技术定制和存储的配置
产品简介:
•通过添加*数量的预加重,数字预加重处理器 DPP 系列可以接收数据和时钟的单端输入,与误码率测试仪配合使用
•通过 LE320 系列远程头部可支持九抽头线性均衡器,支持速度高达 32Gb/s,提供紧凑的两通道精密均衡
•工作范围 8Gb/s 至 32Gb/s
•标准 4 抽头(可选 9 抽头)均衡
•高通滤波器设计
•低通滤波器设计
•通用信号放大
•通道或背板反嵌操作
•0V-2.7V 可变增益,可归零
•单机工作
•固定抽头延迟设计
•抖动穿通
•用户可配置 DDJ
•S 参数导入器
•支持数据速率范围为 8 Gbps 至 32 Gbps 的信号均衡
•20 dB 自动或手动增益控制。
•集成可变增益放大器和差分 50 mV 灵敏度
产品特点:
•支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术
•4 个标准抽头 +-20dB 动态范围,可选的 9 抽头滤波器设计支持多种设计功能
•信号预加重或连续时间线性均衡工作建模所需
•支持通道或背板仿真
•向任何差分信号施加 20dB 低噪声增益
•打开眼图,补偿长电缆或互联损耗效应
•*输出电平控制,实现从 “0”(归零)到 2.7 V 的差分信令
•在 BERTScope 或用户单机 PC 上工作,支持多种工作模型
•无需外部参考时钟
•允许发生器基本正弦、随机抖动和有界非相关抖动分量从输入到输出无阻碍传递
•通过*的通道损耗建模,为设计师提供精密增益 DDJ 合成
•允许用户将 LE320 通道响应定义为用户加载的物理系统验证文件近似
•无时钟设计将意外信号损伤传输至输出。 数据对齐问题无时钟记录
•多 UI 线性模拟(9 个分接点,18 ps 的分接点延迟间隔)
•固定分接点延迟设计无需外部参考时钟
•USB可编程接收器增益和多 UI 均衡允许均衡达 20 dB
•USB可编程通道型号允许电接口通道仿真
•USB可编程预加重和差分输出幅度可高达 2.7 V 差分
•USB可编程输出占空比对称度控件
•精密输出电平控件允许信号差异介于“0”(归零)和 2.7 V 之间
•用户定义的预置功能和专为重要技术定制和存储的配置
分接点的数量 | 4(标准),9(带有选项 9T) |
操作数据速率范围 | 14 Gb/s 至 32 Gb/s |
输入耦合 | 交流耦合 |
*大数据输入电平 |
800 mvp-p(典型值) 数据输入可接受并能正常工作的*大输入信号电平。 并非输入损伤电平 |
数据输入灵敏度 | 40 mVp-p(典型值),数据输入可接受并能正常工作的*小输入信号电平 |
数据输入终端 |
100 Ω 差分 50 Ω 单端 |
连接器类型 | 2.92 mm 插孔 |
输入回波损耗 | 15 dB RL 0.01 至 10 GHz,10 dB RL > 10 GHz 至 30 GHz |
分接点分辨率 | 1.6%,任何分接点 |
连接器类型 | 2.92 mm,插孔 |
上升时间 | <20 ps,20% 至 80%,设置为平坦频率响应的分接点 |
下降时间 | <20 ps,20% 至 80%,设置为平坦频率响应的分接点 |
零输出状态时间常量 | ±600 mV,在 ≤ 40 UI = 2.9 ns 内,单端信号电平至 0 V ±10 mV;闲置状态(主张启用后的下降时间) |
连续运行长度幅度衰退 | <10 % *大衰退(典型值) |
尺寸 | 4.01*9.02*12.62cm |
重量 | 0.34 kg(12 盎司) |
计算机可编程接口 | USB,为所有接口设置编程 |
