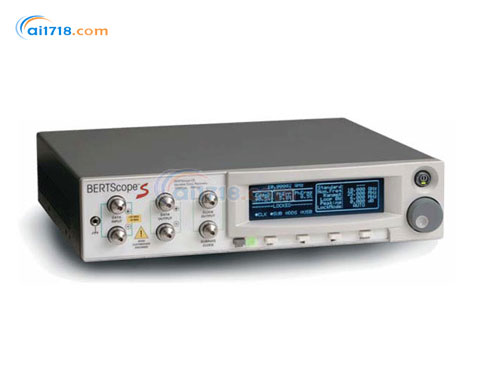

美国TEKTRONIX（泰克） CR125A时钟恢复仪器由爱仪器仪表网代理，本产品是适合测试带有大的频率偏移的SSC应用的时钟恢复仪器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•仪器级的时钟恢复设备
•150Mb/s 到28.6Gb/s 连续可调的时钟恢复，覆盖下一代IO标准，包括PCIe3.0、10GBASE-KR、16xFC、25/28G CEI和100GBASE-LR-4/100GBase-ER-4
•从100KHz 到12MHz *的可调环路带宽
•支持USB3.0、SATA 6G和PCIe3.0中24MHz带宽抖动传递函数(JTF)测试
•*、可调、自检测和显示的PLL 环路带宽、peaking 和抖动传递函数(JTF)- 能够得到标准要求的“黄金锁相环”
•可调的峰值、一阶或二阶滚降能力
•通过USB 接口同BERTScope 集成在一起，或者单独使用，提供PC 远控软件
•DC 耦合的数据通路提供了*的信号完整性
•输出全速率或分频时钟
•全速率时钟输出*高14.3Gb/s，半速率时钟输出从14.3Gb/s 到17.5Gb/s 和28.6Gb/s
•BERTScope 时钟恢复CR系列的*架构测量并显示100 kHz至12MHz的PLL频率响应
•这是市面上可用于抖动测试的*高环路带宽
•*台实现完整参数控制的时钟恢复设备，包括环路带宽、峰值/阻尼和滚降
•数据速率范围高达 28.6 Gb/s
•锁相环 (PLL) 带宽 (BW)、抖动转函 (JTF) 和峰值的独立控制、测量和显示
•时钟恢复输入均衡
•边沿密度测量
•抖动频谱分析和频率选通的集成抖动测量
•可选的24 MHz PLL带宽
•广泛的子速率（已恢复）时钟输出

产品特点：
•内建均衡器能够从带有严重ISI 数据中恢复时钟
•数据测量能力
•边沿密度测量：确定被测信号的边沿密度
•SSC(扩频时钟)波形、dF/dt 的观测
•适合测试带有大的频率偏移的SSC 应用
•可选的直接抖动频谱分析，通过USB 接口在PC上提供单独的分析软件
•可选的“频谱分析”视图，使用光标测量抖动幅度和频率
•用户可设定测量抖动频率限定，进行带限的抖动分析
•预设PCI Express Gen2抖动频率限定
•可选的PCIe 2.5、5和8Gb/s PLL环路分析(需要抖动分析选件)
•CR175A和CR286A提供可选HS的可以为幅度小于40mV、20mV信号s提供时钟恢复--这个选件没有DC耦合的数据通路
•为下一代 I/O 提供连续数据速率覆盖，包括 PCIe 3.0、10GBASE-KR、16xFC、25 和 28G CEI 以及 100GBASE-LR-4 和 ER-4
•提供准确的“黄金 PLL”响应，用于发射机抖动一致性测试以及接收机灵敏度压力测试校准
•为设备检定提供完整的灵活性
•可在高 ISI 信号上进行时钟恢复，而不影响被测的数据流
•已恢复的时钟可进行其他分析，包括“纯净眼图”、向信号应用 FIR 滤波以及 BER 测试
•即刻确定被测信号的标记密度
•通过对抖动峰值处幅度和频率的光标测量，提供200 Hz至90 MHz 抖动与频率关系显示
•频率选通的集成抖动测量 PCIe 2.0 一致性测试。
•满足USB 3.0、6 G SATA和PCIe-Gen 3的JTF带宽要求
•对于设备参考时钟经常需要

产品应用：
•设计/ 验证高速IO 组件和系统
•信号完整性分析
•工业标准的串行数据流认证

性能	描述
数据接口	50Ω 差分或者单端，DC 耦合.APC3.5 用户可更换Planar Crown 适配器
数据率范围	150Mb/s到28.6Gb/s(CR125A速率为12.5Gb/s；CR175A 速率为17.5Gb/s)
数据插入损耗	从数据输入端到数据输出端，2dB(小)，2.6dB(典型值)，3dB(大)
数据输入电压范围	-5 V (小), +5 V (大)
输入灵敏度	100mV 单端(典型) 50mV 差分(典型)
边沿密度测量分辨率	±1%
相位偏差测量	显示为RMS 百分比和峰峰值百分比，10~90% 峰峰值测量范围
时钟输出
时钟接口	50Ω 差分或者单端，DC 耦合.APC3.5 用户可更换Planar Crown 适配器
时钟输出范围	150Mb/s 到12.5Gb/s(全速率时钟输出)
环路带宽	100KHz~12MHz 可调
环路带宽精度	± 10%(1100 码型)
锁定范围	缺省50MHz，10~500MHz 可调
峰值	0-6 dB (500 kHz - 12 MHz) 0 dB(100 kHz -500 kHz)
峰值精度	大于设置值的± 10%，或者0.5dB
频率响应	-20 dB/decade 到-40 dB/decade
固有抖动 (典型值)	70 fs , 250 fsRMS当输入幅度 800 mVp-p、10 Gb/s, 1010 码型, 2 MHz 环路带宽，0.5 dB 峰值测试得到
输出频率偏移跟踪范围	+500/-5500 ppm (+0.05/-0.55%)
*小输出回损	15 dB
输出波形上升下降时间	25 ps (典型), 30 ps (*大)
输出幅度	250 mV (小),时钟速率≤ 12.5 Gb/s 时900 mV (大), 时钟速率>12.5 Gb/s 时700 mV (*大)
输出幅度设置精度	大于10% 或者30 mV，>50 MHz 时钟输出频率
子速率(Sub-rate)时钟输出(指标同clock 输出)
触发输出(后面板)
接口类型	SMA，50Ω，DC 耦合
延迟	300 ms
触发输入(后面板)
接口类型	SMA, 50 Ω, DC耦合
阈值	1.5 V
*小脉冲宽度	50 ns
控制
设备信息	串号、版本号
控制接口	USB线缆(随主机包含)，具有3额外的USB接口，具有USB 集线器的能力
物理尺寸和环境
尺寸(宽x 高x 深)	15.5 in. × 3.75 in. × 13.25 in.
重量	20 磅
温度
工作	0 to 40 °C
非工作	–18 to 60 °C
相对湿度
工作	在低于40℃时20-80%
非工作	在低于60℃时5-90%
振动(5~500Hz)
工作	0.2 g RMS
非工作	2.09 g RMS

抖动频谱
最小频率	200 Hz
最大频率	90 MHz
最小频率分辨率	200 Hz
最大抖动	仅限定在PLL 环路带宽为0.5MHz，峰值为0.5 是时钟恢复的锁定能力
垂直单位	UI 百分比或者ps
垂直刻度	对数或线性
最大测量频段个数	对数或线性
最大测量频段个数	3
占空比相关的抖动
单位	UI 百分比或者ps
最大范围	50% UI

性能	CR125A	CR175A	CR286A	CR175AHS 选件	CR286AHS 选件
数据输入/ 输出
数据输入灵敏度	100 mV 单端(典型) 50 mV 差分(典型)			40 mV 单端(典型) 20 mV 差分(典型)
输入数据率范围	150 Mb/s to 12.5 Gb/s	150 Gb/s to 17.5 Gb/s	150 Gb/s to 28.6 Gb/s	150 Gb/s to 17.5 Gb/s	150 Gb/s to 28.6 Gb/s
数据插入损耗	2 dB (min), 2.6 dB (typical), 3 dB (max), up to 12.5 Gb/s*2			—
数据电压范围	–5 V (min), +5 V (max)			–5 V (min), +5 V (max) 1 Vp-p (max)
边沿密度精度	± 1%, 最大14.3 Gb/s, ± 3% >14.3 Gb/s
均衡范围	0 to 10 dB
数据输出	最大12.5Gb/s*2			—
时钟和子速率(sub-rate)时钟输出
环路带宽	100 kHz to 12 MHz 200 kHz~12MHz 大于14.3GHz- 最大24MHz(XLBW 带宽增加选件)
峰值	0-6 dB, 500 kHz - 12 MHz 0-5 dB, 12 MHz - 24 MHz(XLBW 带宽增加选件)
固有抖动	250 fs (典型)
时钟输出范围	数据率≤ 14.3 Gb/s 时全速率时钟输出最大数据率 >14.3 Gb/s 时半速率时钟输出
