DPP125C数字预加重处理器,美国TEKTRONIX-爱仪器仪表网

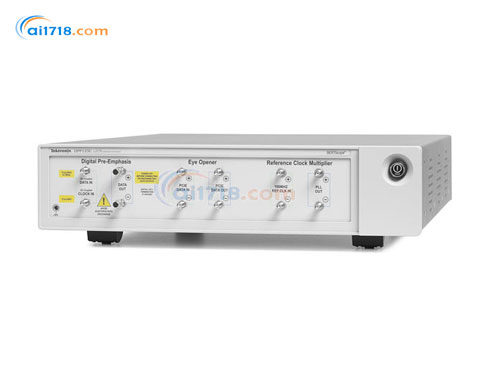

美国TEKTRONIX（泰克） DPP125C数字预加重处理器由爱仪器仪表网代理，本产品是预设光标和置后光标的调整可以补偿ISI 和损耗的数字预加重处理器，现在热卖中，如需购买，可通过ai1718.com的客服热线联系我们!

产品简介：
•通过添加*数量的预加重
•数字预加重处理器 DPP 系列可以接收数据和时钟的单端输入，与误码率测试仪配合使用
•通过远程头部可支持九抽头线性均衡器
•支持速度高达 12.5Gb/s
•提供紧凑的两通道精密均衡
•支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术
•4 个标准抽头 +-20dB 动态范围，可选的 9 抽头滤波器设计支持多种设计功能
•信号预加重或连续时间线性均衡工作建模所需
•支持通道或背板仿真
•向任何差分信号施加 20dB 低噪声增益
•打开眼图，补偿长电缆或互联损耗效应
•*输出电平控制，实现从 “0”（归零）到 2.7 V 的差分信令
•在 BERTScope 或用户单机 PC 上工作，支持多种工作模型

产品特点：
•速率1-12.5Gb/S 的硬件均衡器，能够满足第2 和第3 代串行标准
•三阶或四阶均衡器，完全支持802.3ap、串行连接SCSI、10GBASE-KR背板、DisplayPortTM、USB3.0、PCI Express®
•第三代等标准的一致性测试
•预设光标和置后光标的调整可以补偿ISI 和损耗
•简单易设置，可以进行多域观测， DPP可以为一个独立的仪器被PC控制进行操作
•也可以把DPP软件集成到BERTScope 中，由BERTScope 控制DPP 进行操作
•通过调整tap权重或阶跃响应可以*控制补偿背板的ISI或光学效应影响，为完整的设计验证提供了所需的灵活性
•选配集成参考时钟倍频功能，支持2.5 GHz、5 GHz和8 GHz 的PCIe 标准器件
•选配集成眼图张开器(eye opener)功能，测试长信道DUT
•选配集成时钟倍频器，可以对12 Gb/s SAS 提供全速率压力
•内部补偿BERTScope 时钟/ 数据延迟，支持长度匹配的配对电缆
•机箱拥有BERTScope 空间，可以进行设备堆叠
•新的微型控制器，提供更多的处理能力
•RS-232 接口增强功能，加快PCIe 接收机均衡链路训练
•软件支持信道反嵌和ISI 微调

产品应用：
•为高速、先进的设计进行表征和验证
•工业标准串行数据流的认证测试
•高速I/O 组件和系统的设计或验证

特征	指标	说明
数据率范围	1-12.5 Gb/s
输入
时钟	单端	SMA
灵敏度	250 mV
终端	50 Ω, AC 耦合
*大抖动转入	1:1	输入时钟到输出数据
数据	单端	SMA
灵敏度	250 mV(典型值)	PN31 码型
终端	50 Ω, AC 耦合
输出
数据	差分	SMA
*大幅度	1.8 V (典型值)	差分，可调
差分时滞	<2 ps (典型值)
*大直流偏置	±500 mV 可调
耦合	AC	含DC 耦合输出偏置的AC 耦合数据
功能	三阶或四阶，FIR
随机抖动	<350 fsRMS(典型值)	1010 码型
阶数(Tap)范围	-100 到 +100(包括0) 以 1% 步进
阶数(Tap)分辨率	1% or 0.1 dB, 任何Tap
转换时间	<40 ps (典型值)	所有Taps, 1010 码型
通用
控制接口	USB 2.0
外观尺寸 (宽 × 高 × 深)	39.4 × 9.5 × 33.6 cm (15.5 × 3.75 × 13.25 in.)
重量	9 磅. (4公斤)
功耗	<150 W
供电电压	100-240 V AC, 45-63 Hz	自动编程，IEC电源插头

标准	要求的阶数(Taps)	说明
802.3ap, 10GBASE-KR 10GbE 背板	3
PCI Express 2.5 GT/s 接收端	2	0.7 dB (接收端测试)
PCI Express 5 GT/s 发送端	2	可选的3.5 和5 dB (发送端测试)
PCI Express 8 GT/s	3	TxEQ 系数矩阵中所有下冲和去加重设置
SAS 6 Gb/s	2	2 dB 参考发送端 2-4dB 设备发送端
DisplayPort 发送端 1.62 Gb/s and 2.7 Gb/s	2	可选的3. 5、6dB或9.5dB (发送端)
USB 3.0 发送端 5 GT/s	2	3.5 dB 标称值± 0.5 dB(发送端)
